GPIB系统的组成和功能

2025-09-29 理论教育版权反馈

【摘要】：GPIB接口是一种8位数字并行通信接口，其数据传输速率为8Mbit/s。GPIB设备分为听者、说者和控制器。GPIB接口的优点在于通过一个接口可以将多个GPIB设备连接在一起，同时完成多种不同物理量的测量。GPIB的连接方式如图4-6所示。GPIB总线是一个数字化24线并行总线。GPIB的基地址共有31个。GPIB接口卡主要用于将仪器与计算机相连，各GPIB接口之间用GPIB连接电缆连接。

GPIB接口是一种8位数字并行通信接口，其数据传输速率为8Mbit/s。GPIB设备分为听者、说者和控制器。说者负责发出消息（数据或命令）；听者负责接收消息（数据或命令）；控制器（通常是一台计算机）负责管理总线上的消息，并指定通信连接和发送GPIB命令到指定的设备。有些GPIB设备在不同的情况下可以扮演不同角色，有时充当说者，有时充当听者，有时又作为控制器。GPIB接口的优点在于通过一个接口可以将多个GPIB设备连接在一起，同时完成多种不同物理量的测量。为了达到GPIB在设计时所确定的高数据传输率，总线上仪器之间的距离和能够连接的仪器数目有一定的限制。一般来说，总线上相邻两台仪器之间的连接距离不得大于4m，最多只能挂接15台仪器并至少2/3的仪器开机。

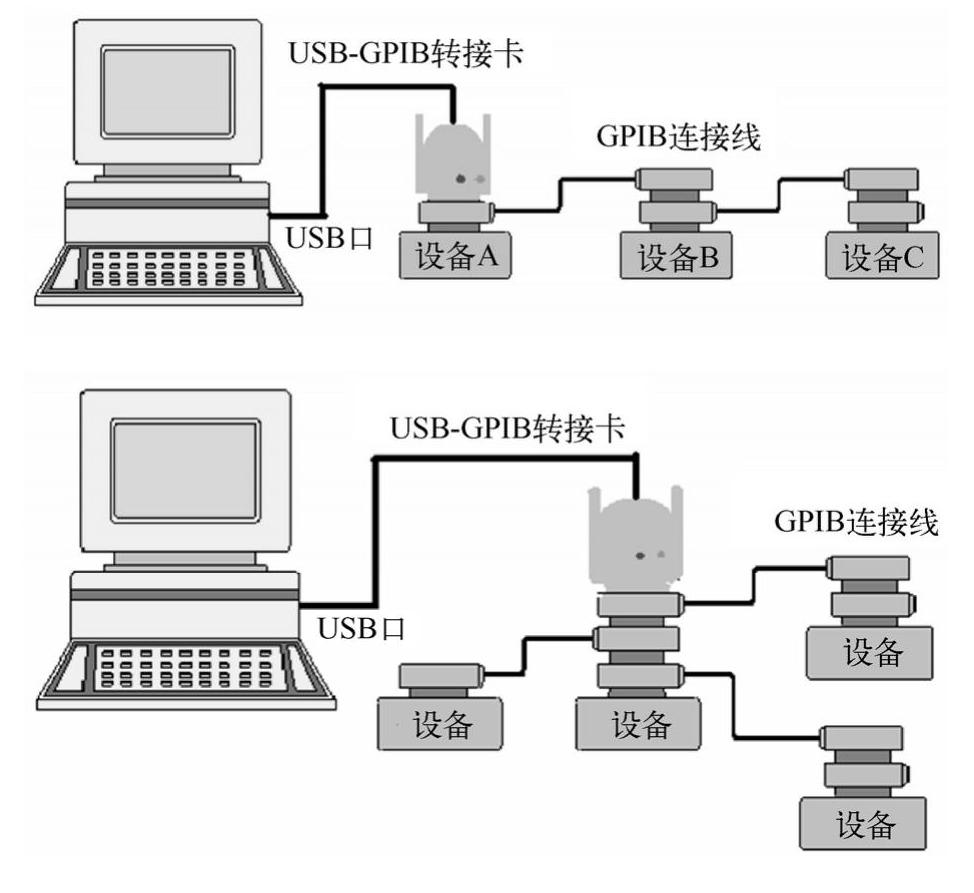

GPIB的连接方式如图4-6所示。

图4-6 GPIB连接方式(https://www.chuimin.cn)

GPIB使用8位并行、字节串行、异步通信方式，所有字节通过总线顺序送达，数据传输速率最高可达到8Mbit/s。GPIB总线是一个数字化24线（扁型接口插座）并行总线。其中，16线为TTL电平信号传输线（包括8条双向数据线用于双向传输数据消息和命令消息；5根接口管理线用于管理接口本身的工作，每条管理线都用来传递有特殊用途的单线消息；3条数据传输控制线，也称握手线，用于传送联络消息，保证数据线上信息字节的发送和接收不产生传输错误）；另外8根为底线和屏蔽线。

GPIB的基地址共有31个。开发基于GPIB总线的虚拟仪器一般需如下硬件：计算机、带有GPIB接口的测试仪器、GPIB接口卡和GPIB连接电缆。测试仪器的类型及数量取决于实际的测试要求，仪器本身还要有与之配套的传感器。GPIB接口卡主要用于将仪器与计算机相连，各GPIB接口之间用GPIB连接电缆连接。
