在LabVIEW的用户界面上，应特别注意它提供的操作模板，包括工具（Tools）选板、控件（Controls）选板和函数（Functions）选板。这些模板集中反映了该软件的功能与特征。

1.控件选板

只有打开前面板，才能调用控件选板，选板是多层的，其中每一个子选板下还包括多个对象。如图2-9a所示。

控件选板用来给前面板设置各种所需的输出显示对象和输入控制对象。每个图标代表一类子选板。有两种方式打开控件选板：

1）在前面板上方菜单中，单击“查看”→“控件选板”功能打开。

2）在前面板的空白处，单击鼠标右键，弹出控件选板。

使用时仅需将控件拖到前面板上即可。控件选板中常用控件及其功能描述见表2-1。

2.函数选板

只有打开程序框图窗口，才能使用函数选板。选板是多层的，其中每一个子选板下还包括多个对象。

函数选板是创建流程图程序的工具。该选板上的每一个顶层图标都表示一个子选板。有两种方式打开函数选板：

图2-9 控件选板及函数选板

a）控件选板 b）函数选板

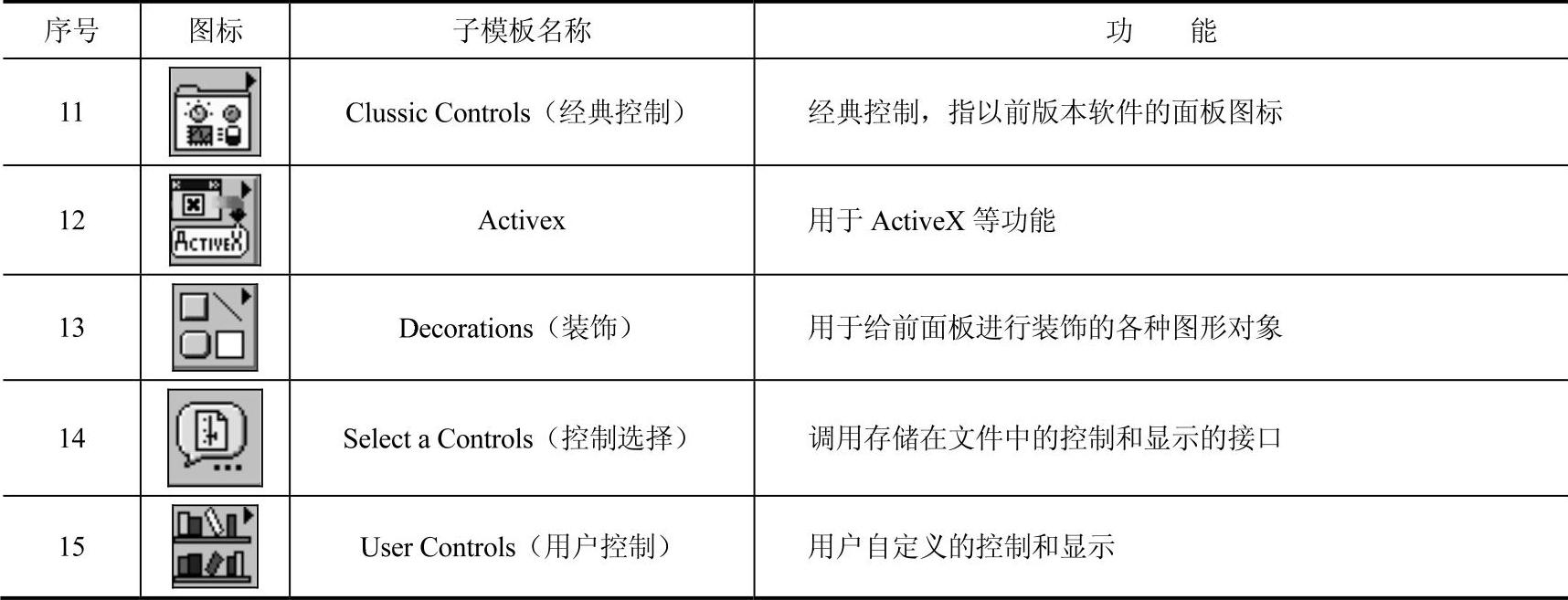

表2-1 控件选板中常用控件及功能描述（以经典控件风格为例）

（续）(https://www.chuimin.cn)

1）在程序框图上方菜单中单击“查看”→“函数选板”功能打开。

2）在程序框图的空白处，单击鼠标右键，弹出函数选板。

使用时仅需将控件拖到程序框图面板上即可。函数选板中常用控件及其功能描述见表2-2。

表2-2 函数选板中常用控件及功能描述

（续）

3.工具选板

如图2-10所示，工具选板提供了各种用于创建、修改和调试VI程序的工具。如果该选板没有出现，在前面板或程序框图上方菜单中单击“查看”→“工具选板”功能打开该选板。当从选板内选择了任一种工具后，鼠标指针就会变成该工具相应的形状。

工具选板中常用控件及其功能描述见表2-3。

图2-10 工具选板

表2-3 工具选板常用控件及功能描述
