所有的LabVIEW应用程序，即虚拟仪器（VI），都包括前面板（frontpanel）、程序框图（blockdiagram）以及图标/连接器（icon/connector）三部分。

在2.1.1节中所创建的“labVIEW基础”项目中添加VI，命名为“hello.vi”，项目结构如图2-6所示。

1.前面板

前面板是图形用户界面，也就是VI的虚拟仪器面板。这一界面上有用户输入和显示输出两类对象，具体表现有开关、旋钮、图形以及其他控制（control）和显示对象（indicator）。图2-7所示是一个简单的VI前面板，上面有一个显示对象，显示一个“helloLabVIEW！”字符串。还有两个控制对象，“清除”按钮可以清除所显示的字符串，“退出”按钮可以停止工作。显然，并非简单地画两个控件就可以运行，在前面板后还有一个与之配套的流程图。

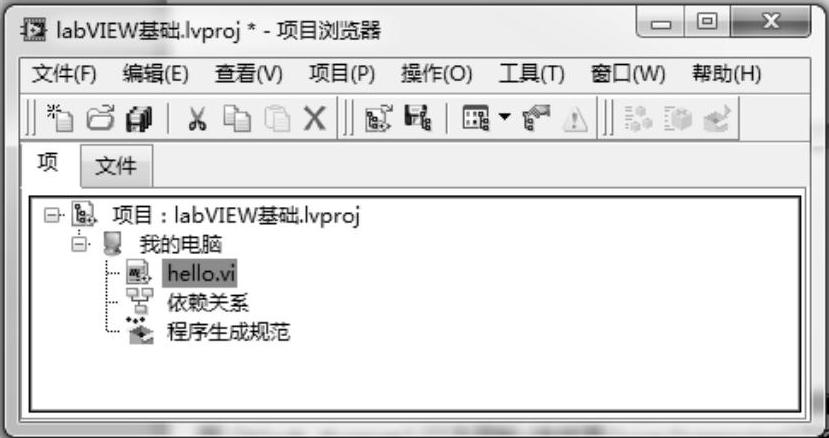

图2-6 在项目中添加hello.vi

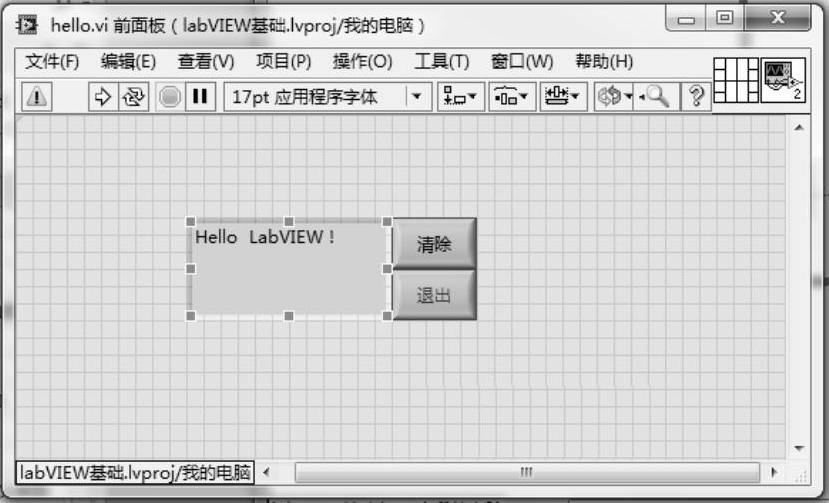

图2-7 hello.vi的前面板(https://www.chuimin.cn)

2.程序框图

程序框图提供VI的图形化源程序。在程序框图中对VI编程，以控制和操纵定义在前面板上的输入和输出功能。程序框图中包括前面板上控件的连线端子，还有一些前面板上没有，但编程必须有的东西，例如函数、结构和连线等。图2-8是与图2-7对应的流程图。可以看到程序框图中包括了前面板上的文本显示、清除和退出按钮的连线端子，还有程序的条件结构和循环结构，以及文本显示控件的属性节点。当按下“清除”按钮时，在条件结构中将文本显示控件所显示的内容置空，程序设置了一个WhileLoop循环，由“退出”按钮控制这一循环的结束。

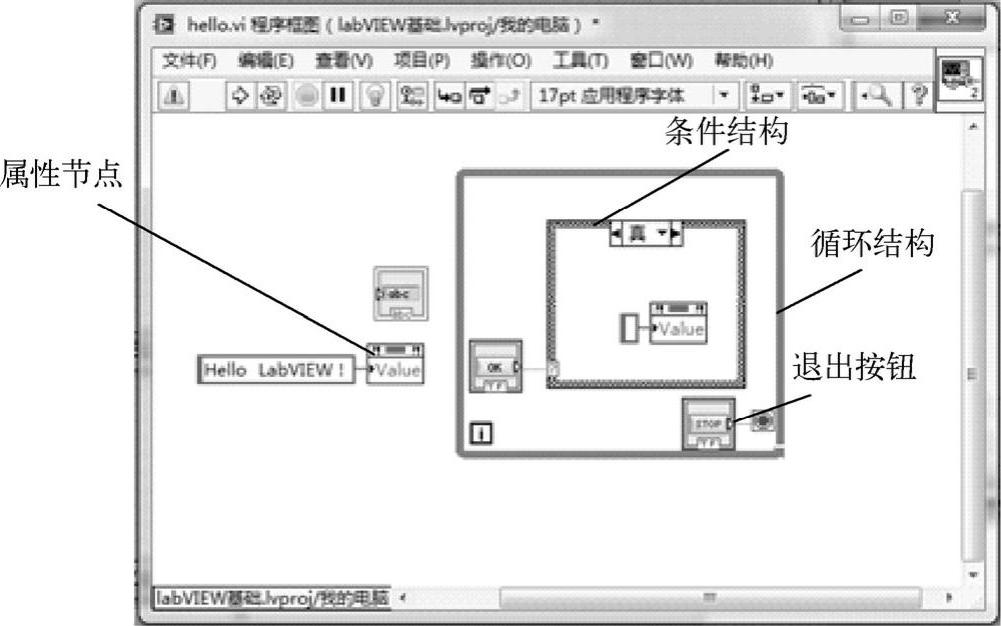

图2-8 Hello.vi的流程图

如果将VI与标准仪器相比较，那么前面板上的东西就是仪器面板上的东西，而程序框图上的东西相当于仪器箱内的东西。在许多情况下，使用VI可以仿真标准仪器，不仅在屏幕上出现一个惟妙惟肖的标准仪器面板，而且其功能也与标准仪器相差无几。

3.图标/连接器

VI具有层次化和结构化的特征。一个VI可以作为子程序，这里称为子VI（subVI），被其他VI调用。图标与连接器在这里相当于图形化的参数，详细情况稍后介绍。
