高压限流熔断器原理及结构简介
【摘要】：由于限流熔断器具有速断功能，故能有效地保护变压器。限流熔断器依靠填充在熔丝周围的石英砂对电弧的吸热和游离气体向石英砂间缝隙扩散的作用进行熄弧。限流熔断器由底座、底座触头、熔断件三部分组成。图9-14给出了高压大容量限流熔断器的结构原理图。图9-14 高压大容量限流熔断器的结构原理图1—撞击器 2—底座触头 3—熔断件 4—瓷瓶 5—石英砂 6—支持架 7—熔丝 8—熔断件触头 9—接线端子 10—绝缘子 11—熔断器底座
限流熔断器的限流特性很重要，额定开断电流时，第一个大半波电流在未到达峰值前就被熄灭，使被保护设备受到很小的焦耳热（I2t）。由于限流熔断器具有速断功能，故能有效地保护变压器。
限流熔断器依靠填充在熔丝周围的石英砂对电弧的吸热和游离气体向石英砂间缝隙扩散的作用进行熄弧。熔丝通常用纯铜或纯银制作。额定电流较小时用线状熔丝，较大时用带状熔丝。在整个带状熔丝长度中有规律地制成狭颈。狭颈处点焊低熔点合金形成冶金效应点。电弧在各狭颈处首先产生。线状熔丝也可用冶金效应。熔丝上会同时多处起弧，形成串联电弧，熄弧后的多断口，足以承受瞬态恢复电压和工频恢复电压。
限流熔断器由底座、底座触头、熔断件三部分组成。熔断件由瓷管或者耐热的玻璃纤维管、导电端帽、芯柱、熔丝和石英砂构成，通常一端装有撞击器或指示器。在熔断器+负荷开关结构中，熔断器的撞击器对负荷开关直接进行分闸脱扣。触发撞击器可用炸药、弹簧或鼓膜。图9-14给出了高压大容量限流熔断器的结构原理图。
(https://www.chuimin.cn)

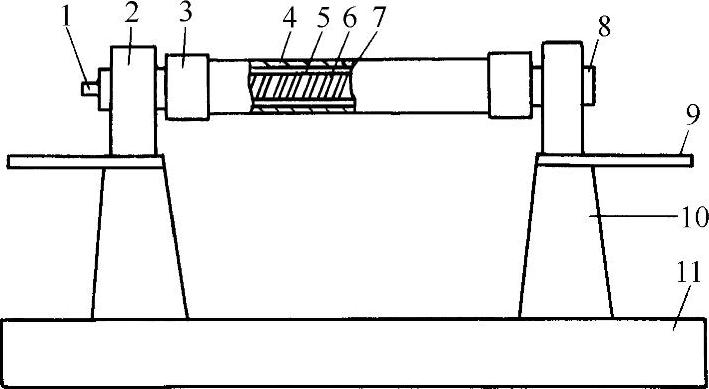

图9-14 高压大容量限流熔断器的结构原理图
1—撞击器 2—底座触头 3—熔断件 4—瓷瓶 5—石英砂 6—支持架 7—熔丝 8—熔断件触头 9—接线端子 10—绝缘子 11—熔断器底座
