本节先设计一根轴,然后在其基础上进行修改,生成第二根轴。

（1）进入零件设计工作台

操作参见1.1（1）。

（2）绘制同心圆草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标绘制两个以原点为圆心的同心圆。单击【约束】工具栏内的图标,标注并调整内圆的直径尺寸为60mm,外圆的直径尺寸为100mm。退出工作台,重新进入【零件设计】工作台。

（3）多草图拉伸生成两个圆柱体

单击【基于草图的特征】工具栏内的图标,出现【定义多凸台】对话框。单击第一个拉伸,在【长度】栏内填50mm；单击第二个拉伸,在【长度】栏内填100mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成主动轴零件。

（4）绘制矩形草图

选中主动轴的底面。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标,在图形上端V轴的一侧划一条垂直线。单击【操作】工具栏内的图标,然后在图形中选中V轴,形成线段关于V轴的对称线。单击【轮廓】工具栏内的图标,将两条垂直线上下两端用水平线联接起来,如图13-1所示。退出工作台,重新进入【零件设计】工作台。

（5）实体端面开槽

单击【基于草图的特征】工具栏内的图标,出现【定义凹槽】对话框。在TyPe类型栏内选择Dimension实体,在DePth深度栏内填20mm,预览形成的槽。单击OK按钮,形成矩形槽。

（6）实体表面生成点

单击【开始】→【机械设计】→【线框和曲面设计】,进入【线框和曲面设计】工作台。

单击【线框】工具栏内的图标,单击后出现【点定义】对话框。在对话框内填坐标值为（0,0,-10）,单击对话框内的【预览】按钮,图形区出现生成点的位置及坐标。

（7）生成自定义坐标系

单击【工具】工具栏内的轴系统图标,出现【轴系统定义】对话框,如图13-2所示。在对话框内单击【源】选项,然后在图形区选择生成的点.1。在对话框内单击选择【Y】轴,然后在选择与中心轴平行的一个棱边。单击对话框内的【确定】按钮,生成一个坐标系。

图13-1 4条线段组成的矩形草图

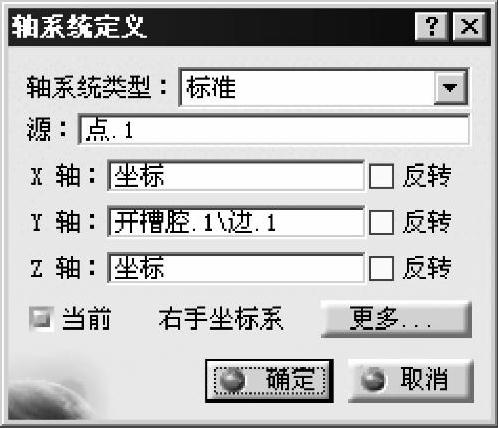

图13-2 【轴系统定义】对话框

（8）修改零件名称

在左边的模型树选中零件Part1。单击鼠标右键,出现下拉菜单选项。选择下拉菜单中的【属性】选项,出现【属性】对话框。单击对话框内的【产品】选项卡,在【零部件号】栏内填上零件的名称“主动轴”。单击对话框内的【确定】按钮,完成零件名称设置,左边模型树上零件的名称更改为主动轴。将该零件保存。

继续修改零件的名称。在左边的模型树选中零件主动轴。单击鼠标右键,出现下拉菜单选项。选择下拉菜单中的【属性】选项,出现【属性】对话框。单击对话框内的【产品】选项卡,在【零部件号】栏内填上零件的名称“从动轴”。单击对话框内的【确定】按钮,完成零件名称设置,左边模型树上零件的名称更改为从动轴。

将文件另存为其他的文件名。

在左边的模型树上双击开槽腔.1,出现【定义凹槽】对话框,在【类型】栏内显示的是【尺寸】,在【深度】栏内显示的是20mm,不改变这些参数,单击对话框内的【反转边】按钮,从草图的外侧对轴进行开槽,预览形成的槽。然后单击【确定】按钮,形成开槽。保存该零件。
