本节在桌腿和桌面之间设置刚性连接,这个连接也需要和其他铰结合使用,因此没有进行运动模拟。
(1)进入模型运动模拟工作台
操作参见1.3(1)。
(2)定义刚性连接
单击【DMU运动机构】工具栏内的刚性接合图标,要单击这个图标,需要先单击旋转接合图标
右下方的箭头,出现所有铰定义图标。单击刚性接合图标
,出现【创建接合:刚性】对话框,如图8-3所示。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框。按照对话框内的机构名称【机械装置.1】,单击对话框内的确定按钮,生成新的运动机构。同时【创建机械装置】对话框关闭,回到【创建接合:刚性】对话框。

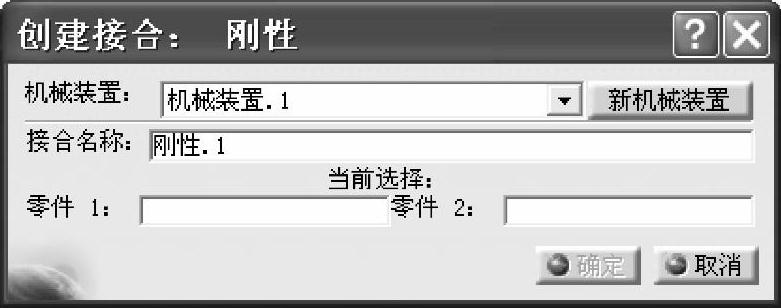

图8-3 【创建接合:刚性】对话框
在图形区分别选择桌面和桌腿,【创建接合:刚性】对话框对话框内容更新,显示所选择的零件名称。单击对话框内的【确定】按钮,生成刚性连接。零件按刚性连接配合在一起。同时在左边的模型树中出现机构名称和铰的名称。将该装配部件保存。
总结:
本章是设置刚性铰,这部分操作起来应该没有困难。本章另一个新内容是在设计零件时对草图修改其支承面,这在以前的章节未涉及到。在复杂零件设计过程中,经常会遇到修改设计的情况,修改草图的支承面也是个常见问题。
