限位控制线路如图3-39所示。从图3-39可以看出，限位控制线路是在接触器联锁正、反转控制线路的控制电路中串接两个行程开关SQ1、SQ2构成的。图3-39 限位控制线路线路工作原理分析如下：首先，闭合电源开关QS。2）正向限位控制。当电动机反转驱动运动部件运动到行程开关SQ2处→SQ2常闭触头断开→KM2线圈失电→KM2主触头断开、常开辅助触头断开、常闭辅助触头闭合→KM2主触头断开使电动机断电而停转→运动部件停止反向运动。......
2025-09-29
工作机械的限位控制及限位装置选择
【摘要】：行程开关控制的是工作机械的行程，而限位开关控制的则是工作机械的位置，且往往是终端位置或极限位置。图3-34所示为目前广泛使用的限位开关的安装位置。强制式、曳引式和齿轮齿条式简易升降机应设置上、下限位开关，而直接作用液压式简易升降机只要求设置上限位开关。限位开关应采用自动复位的形式，并在极限开关动作之前起作用。
简易升降机是在一定的高度范围内进行上下升降的，在简易升降机到达井道底部或顶部相应位置时，需要让简易升降机停止运行，以免对简易升降机或建筑等造成损坏。因此，限位开关（极限开关）的重要性就显而易见了。在简易升降机井道最上端和最下端的适当位置，各装有一排防止货厢冲顶或蹲底的电气开关，其作用是当货厢在端站没有正常停层而继续运行时，就会触动限位开关，立即切断简易升降机运行方向控制电路，使简易升降机停止运行。
限位开关为单方向限制，简易升降机停止后货厢不能向危险方向运行，但仍能向安全方向运行。例如，当简易升降机下行到端站没有停层而触动限位开关时，会使简易升降机停止运行，此时简易升降机不能向下运行，但可以向上运行。
限位开关（见图3-33）是限制工作机械位置的主令电器，一般于工作机械到达终端时发生作用，故又称为终端开关。行程开关控制的是工作机械的行程，而限位开关控制的则是工作机械的位置，且往往是终端位置或极限位置。
图3-33 限位开关
限位开关一般都安装在固定于导轨的支架上，由安装在货厢上的打板（撞杆）触动而动作。当货厢到达上、下端站却没有停止时，此时会触发限位开关，限位开关会切断运行方向的动力电源，使货厢无法继续朝危险方向运行。图3-34所示为目前广泛使用的限位开关的安装位置。(https://www.chuimin.cn)
图3-34 限位开关的安装位置

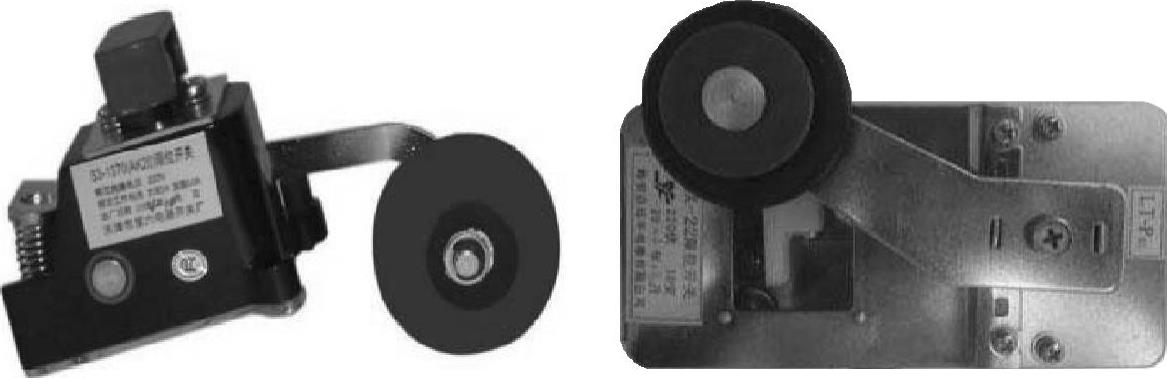

限位开关不宜使用普通的行程开关（见图3-35）和磁开关、干簧管开关等传感装置。
限位开关是防越程的第一道关，当货厢在端站没有停层而触动限位开关时，会立即切断运行方向控制电路，使简易升降机停止运行。强制式、曳引式和齿轮齿条式简易升降机应设置上、下限位开关，而直接作用液压式简易升降机只要求设置上限位开关。限位开关应采用自动复位的形式，并在极限开关动作之前起作用。
