【摘要】：通过对拉手外观进行可行性分析，可以找到拉手注塑模处置“外观”要素的模具结构方案。注塑模浇注系统设置的可行性分析由于拉手正面有着“外观”要求，也不能存留任何的模具结构成型的痕迹。“缺陷”要素还会影响到注塑件的使用性能。“外观”和“缺陷”要素，都会影响到模具浇口的设计、脱模机构的设计和抽芯机构的设计。

通过对拉手外观进行可行性分析，可以找到拉手注塑模处置“外观”要素的模具结构方案。

1.拉手的形体分析

拉手（见图3-25），是豪华大客车上的拉手。如A—A剖视图所示的斜向槽是乘客上车时手接触的位置，斜向槽是乘客上车时用来借力的。因此，该斜向槽表面上不能有任何的模具结构成型痕迹。拉手的正面是面对乘客，也不能存留任何的模具结构成型痕迹。成型斜向槽外沿锐角处的型芯是一处“障碍体”，如A—A剖视图所示的剖面线处，其影响着拉手的脱模。拉手的背面，还有两处2×M5-6H的螺孔。

图3-25 拉手形体分析

注：—显性“障碍体”；—螺孔；—“外观”。

2.拉手注塑模结构方案的可行性分析

应该着重从注塑模抽芯、脱模结构和浇注系统设置的可行性方案进行分析，模具的方案应对所有形体分析的要素做到措施到位后，模具的结构方案也就能够确定下来了。

（1）注塑模抽芯机构的可行性分析由于拉手的斜向槽有着外观的要求，斜向槽表面上不能有任何模具结构成型的痕迹，这就意味着斜向槽不能采用抽芯机构。一旦采用了抽芯机构，在抽芯机构的滑块周围便会存在着间隙，有间隙在注塑件成型加工过程中就会有抽芯的痕迹，手触及到抽芯的痕迹就会有不舒服的感觉。

成型斜向槽外沿锐角处的型芯是一处“障碍体”，影响着拉手的脱模。只有对该处“障碍体”采用抽芯的办法，才能消除其对拉手脱模的影响。只有了消除“障碍体”对拉手脱模的影响，利用拉手槽的斜度为48°-（90°-50°）=8°的脱模角和40°的让开角，便可以借助脱模力的作用实现注塑件的强制脱模。

（2）注塑模浇注系统设置的可行性分析由于拉手正面有着“外观”要求，也不能存留任何的模具结构成型的痕迹。因此，浇注系统不能设置在正面，只能设置在背面。这就意味着“拉手”在模具中的位置是正面朝着动模部分，背面朝着定模部分。

（3）注塑模脱模机构的可行性分析根据拉手在模具中的摆放位置，就可以确定注塑模为定模脱模的形式。(https://www.chuimin.cn)

（4）两个M5螺孔的成型由于2×M5—6H螺孔需要通过金属镶嵌件成型，螺孔轴线与模具的开、闭模方向是一致的，故可以采用嵌件杆支承金属镶嵌件，拉手脱模后由人工取出嵌件杆。

3.拉手注塑模的设计

（1）模架由于要采用定模脱模结构的形式，因此需要使用三模板的模架；

（2）脱模运动转换机构由于要采用定模脱模的结构形式，定模脱模的运动要由模具的开、闭模运动转换而成，定模脱模运动转换机构由图3-26中的限位螺杆6、嵌件杆7、支承杆8、摆钩9、台阶螺钉10和挂钩11组成。

（3）导向和复位机构注塑模除具有模架的导向机构外，还增加了脱模机构的导向机构，如导柱12和导套等。复位机构，有回程杆13和弹簧等。

（4）温控系统采用了内冷却循环系统。

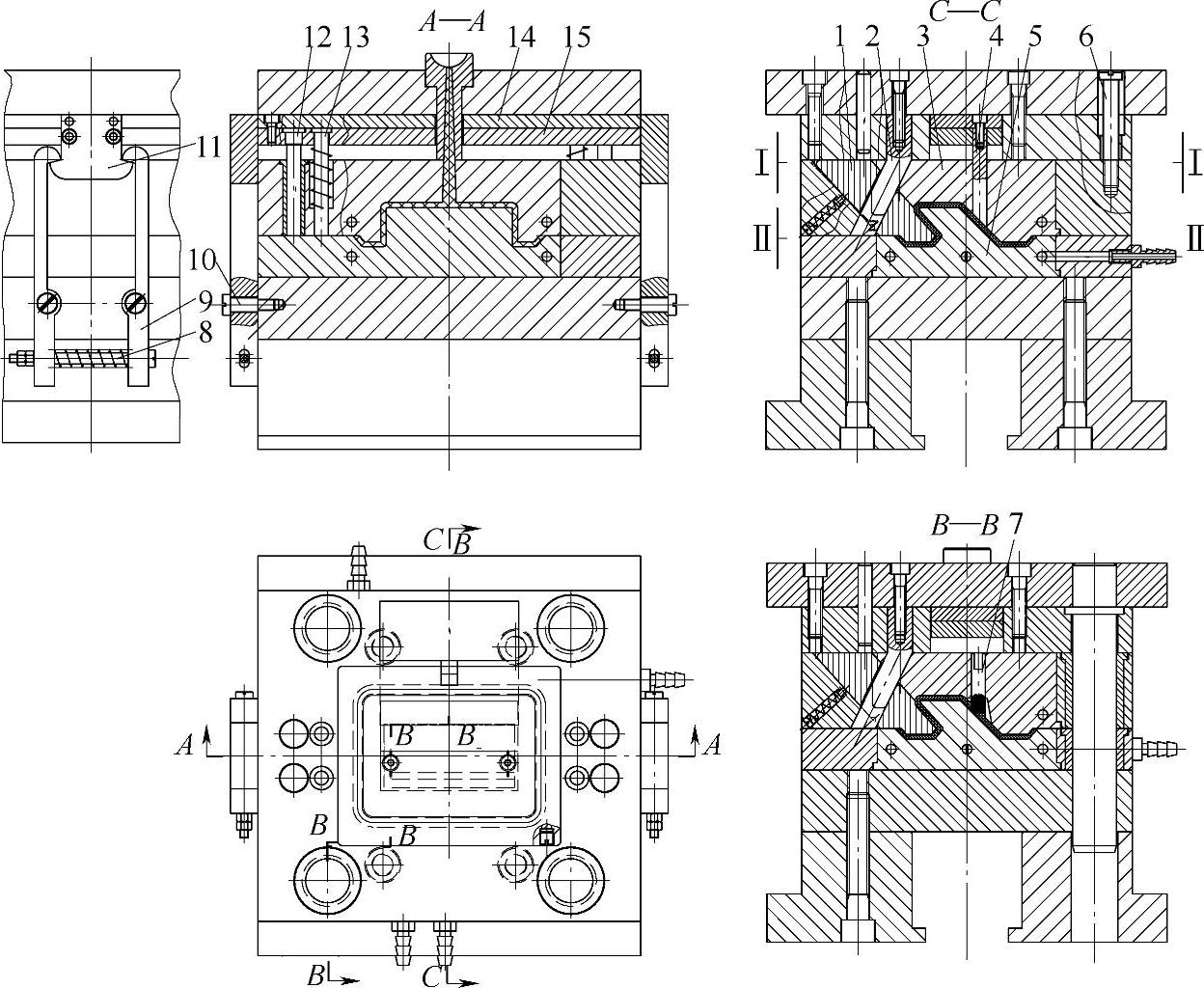

图3-26 拉手注塑模

1—斜滑块 2—斜导柱 3—中模镶件 4—推杆 5—动模镶件 6—限位螺杆 7—嵌件杆 8—支承杆 9—摆钩 10—台阶螺钉 11—挂钩 12—导柱 13—回程杆 14—定垫板 15—安装板

“外观与缺陷”要素也是影响注塑件外表美观性的因素。美观也是注塑件质量的表现。只有精细和外观漂亮的注塑件才会受到人们的喜爱，作为注塑件及其模具的设计人员就是要满足人们对美的愿望和追求。另外，注塑件外表若存在着各种模具结构的成型痕迹，当人的手或皮肤接触时，就会有不舒服的感觉存在。故在对模具结构设计时，必须设法消除注塑件外表的各种模具结构成型痕迹。“缺陷”要素还会影响到注塑件的使用性能。“外观”和“缺陷”要素，都会影响到模具浇口的设计、脱模机构的设计和抽芯机构的设计。
