制作水资源系统网络图的注意事项
【摘要】：在上述供水中，地下水供水系统和其他供水方式仅在计算分区内考虑。这样将计算分区与地表水之间按地理关系和水力联系相互连接后就形成流域或区域的系统节点网络图。图4.1为某一水资源系统的局部节点网络图。用水节点编号采用相应的水资源分区编号。
1.水资源系统网络图
为进行供需分析计算，需要按流域或区域(省市)提出水资源系统供需网络图(或称系统节点网络图)。系统供需网络图除包括以基本计算分区和城市构成的用水节点外，还包括以水库(湖泊)、河流分水工程、调水工程、入流节点等组成水源节点;以渠系作为供水网络形成的地表水供水系统，按供水网络考虑输水损失;以降水入渗、山前侧渗、河道渗漏、库塘渗漏、渠系渗漏、渠灌田间入渗、井灌回归、人工回灌及越流补给等形成地下水供水系统。此外还包括当地水资源的开发潜力(包括中小型水库、塘坝等，按50%、75%和95%不同降水频率给出)、污水处理再利用、集雨工程利用、海水利用等组成其他供水方式。在上述供水中，地下水供水系统和其他供水方式仅在计算分区内考虑。这样将计算分区与地表水之间按地理关系和水力联系相互连接后就形成流域或区域的系统节点网络图。在系统节点网络图中，对于某一个计算分区，可能有若干个供水工程供水，也可能由一个水源向几个计算分区供水;计算分区相互之间有来水和退水关系，供水工程之间有上下游关系。
2.水资源系统网络图表示
一个流域或区域的水资源系统可能是一个巨型复杂系统。图4.1为某一水资源系统的局部节点网络图。

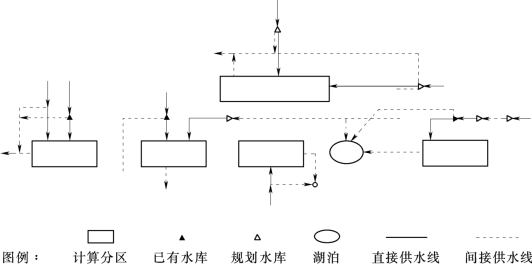

图4.1 水资源系统的局部节点网络示意图
关于节点网络图某些要素选择的原则概述如下。
(1)水库:库容大于或等于1亿m3的水库，或认为需要列为节点的重要水库。(https://www.chuimin.cn)
(2)具有调节能力的大型湖泊。
(3)水库节点的规划水平年上游来水系列作为水库入流过程用于水库调节计算。
(4)重要的无控制河流存在直接取水过程时，其来水系列可视为水库库容为0的入流过程。
(5)用水区:三级区区内城镇和农村分别为用水节点。
(6)流域或区域、计算分区边界上的分水点、水量调配控制点要作为网络节点。
(7)用水节点要标明水流方向(节点退水及所承受的退水)。
(8)用水节点编号采用相应的水资源分区编号。
