钛钙型结构钢焊条的飞溅现象优化标题

2025-09-29 理论教育版权反馈

【摘要】：焊接时的飞溅现象总是与熔滴的过渡行为紧密联系的，钛钙型结构钢焊条存在熔滴的短路过渡，当然也会发生短路电爆炸飞溅。图3-15和前面给出的图3-11爆炸过渡的照片显示了熔滴爆炸飞溅的场景，表明飞溅的猛烈和飞溅物十分细碎的特点，对钛钙型结构钢焊条工艺性影响最大。这一特点是钛钙型结构钢焊条操作的人员都会感觉到的。图3-14 钛钙型结构钢焊条爆炸飞溅和喷洒飞溅的典型画面焊条样品：J422焊条，φ3.2mm；直流反接，I=100～110A；拍摄速度：1200f/s。

焊接时的飞溅现象总是与熔滴的过渡行为紧密联系的，钛钙型结构钢焊条存在熔滴的短路过渡，当然也会发生短路电爆炸飞溅。20余年来我国厂商对钛钙型结构钢焊条工艺性进行了不断的改进，20世纪80年代常见的粗大熔滴过渡的焊条现在几乎很少见到，尽管尚存在短路过渡现象，但熔滴尺寸比较小，短路时间较短，短路电爆炸飞溅不十分强烈，因此短路电爆炸飞溅已不是当年钛钙型结构钢焊条的主要飞溅形式。由于当今钛钙型结构钢焊条以喷射过渡为主要过渡形态，爆炸过渡的成分也占有一定比例，因而熔滴的爆炸飞溅和喷洒飞溅成为钛钙型结构钢焊条的主要飞溅形式。图3-14所示为钛钙型结构钢焊条爆炸飞溅和喷洒飞溅的典型画面，从图中可以看出由于强大的气体动力，形成的细碎飞溅物被喷洒到周边。图3-15和前面给出的图3-11爆炸过渡的照片显示了熔滴爆炸飞溅的场景，表明飞溅的猛烈和飞溅物十分细碎的特点，对钛钙型结构钢焊条工艺性影响最大。这一特点是钛钙型结构钢焊条操作的人员都会感觉到的。

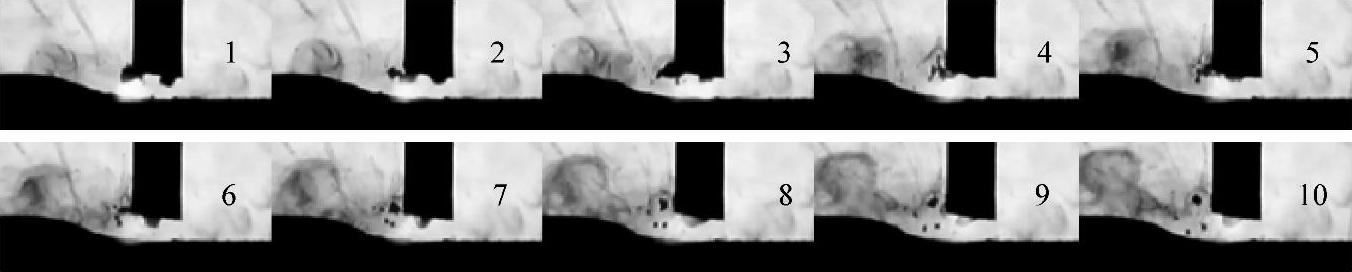

图3-14 钛钙型结构钢焊条爆炸飞溅和喷洒飞溅的典型画面

焊条样品：J422焊条，φ3.2mm；直流反接，I=100～110A；拍摄速度：1200f/s。

图3-15 钛钙型结构钢焊条爆炸飞溅的典型画面(https://www.chuimin.cn)

焊条样品：JT结构钢焊条，φ3.2mm；直流反接，I=100～110A；拍摄速度：1200f/s。

既然渣壁过渡也是钛钙型结构钢焊条常见的熔滴过渡形态之一，那么飘离飞溅现象也应该是钛钙型结构钢焊条常见的飞溅形式之一。事实上结构钢钛钙型焊条发生熔滴的飘离飞溅现象是比较常见的。图3-16是发生飘离飞溅的典型照片，飘离飞溅是由于套筒内气流的吹送使在套筒边缘的悬滴飞离形成了飞溅（图3-16a），也可能是悬挂在套筒边缘的熔滴由于受到电弧力的作用而飞离（图3-16b第1帧照片显示了电弧力的作用）。

图3-16 钛钙型结构钢焊条发生飘离飞溅的典型画面

a）由于套筒内气流的吹送形成的飞溅 b）由于电弧力的作用形成的飞溅焊条样品：J422焊条，φ3.2mm；直流反接，I=100～110A；拍摄速度：1200f/s。

钛钙型结构钢焊条的飞溅现象优化标题

相关推荐
