深入了解真空灭弧技术
【摘要】：灭弧室的主体是一个抽真空后密封的外壳，外壳中部通过可伐合金环焊成一个整体。图3-21真空灭弧室的结构1—动导电杆；2—波纹管；3—外壳；4—动触头；5—可伐合金环；6—屏蔽罩；7—静触头。屏蔽罩主要用来冷凝和吸附燃弧时产生的金属蒸气和带电粒子，以增大开断能力，同时保护外壳的内表层，使之不受污染，确保内部的绝缘强度。
真空灭弧以真空作为绝缘及灭弧手段，当灭弧室真空度在1.33×10-3 Pa以下时，电子的自由行程达43 m，发生碰撞电离的概率极小。因此，电弧是靠电极蒸发的金属蒸气电离生成的。若电极材质选用得当，且表面加工良好，则金属蒸气既不多又易扩散，所以真空灭弧效果比其他方式都优越。
真空灭弧的优点：触头开距小（10 kV级的仅需10 mm左右），故灭弧室小，所需操作功也小，动作迅速；燃弧时间短，为半个周期左右，且与电流大小无关；介质强度恢复快；防火防爆性能好；触头使用期限长，尤其适用于操作频率高的场合。真空灭弧的缺点：截流能力过强，灭弧时易产生很高的过电压；对真空灭弧室的真空度要求较高。

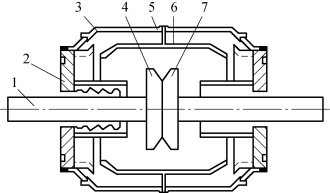

图3-21是真空灭弧室的结构。灭弧室的主体是一个抽真空后密封的外壳，外壳中部通过可伐合金环焊成一个整体。静触头焊在静导电杆上，静导电杆又焊在右端盖上。动触头焊在动导电杆上，与不锈钢质波纹管的一端焊牢。波纹管的另一端与左端盖焊接，而该端盖与外壳焊在一起。
图3-21 真空灭弧室的结构
1—动导电杆；2—波纹管；3—外壳；4—动触头；5—可伐合金环；6—屏蔽罩；7—静触头。
当分合闸时，通过动导电杆的运动拉长和压缩波纹管，使动、静触头接触与分离，而不致破坏灭弧室的真空度。屏蔽罩主要用来冷凝和吸附燃弧时产生的金属蒸气和带电粒子，以增大开断能力，同时保护外壳的内表层，使之不受污染，确保内部的绝缘强度。其结构和布置应尽可能使灭弧室内电场和电容分布均匀，以得到良好的绝缘性能。
目前，高、低压电器均生产了采用真空灭弧装置的工业产品，并且向着更高电压及更大容量方向发展。
