赛道竞速滑板级前进模式优化
【摘要】：2）模具结构设计中采用双侧刃粗定距和导正销精确定距。4）此模具采用弹性卸料装置，合模前，弹压卸料装置起压料作用，防止带料在冲压过程中产生位移和塑性变形，同时，卸料装置对凸模起导向和保护作用。
制件名称：滑板。
材料及板厚：08F钢，0.8mm。
制件图：如图11-16a所示。
排样图：如图11-16b所示。
模具结构图：如图11-16c所示。

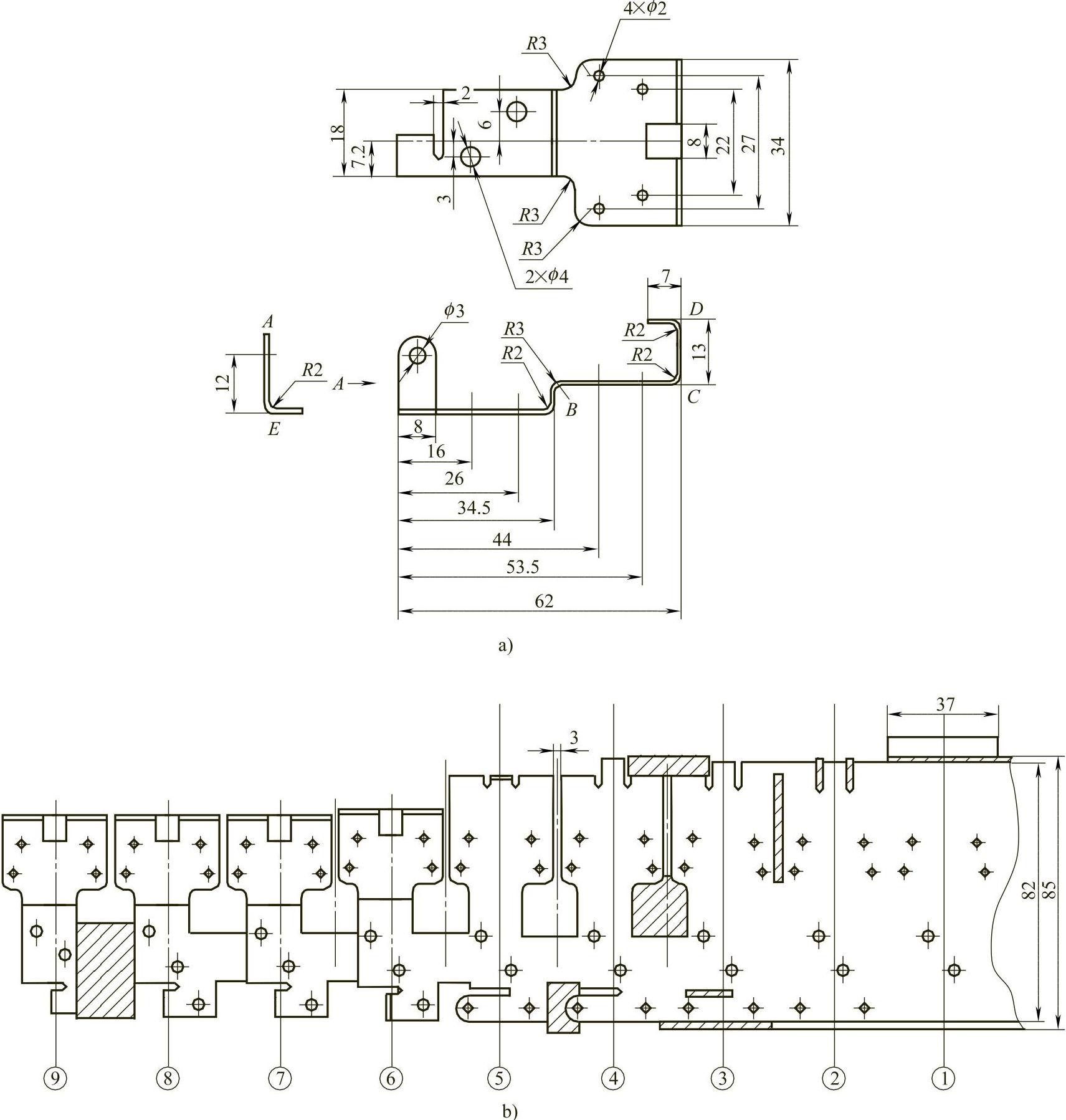

图11-16 滑板级进模
a）制件图 b）排样图
(https://www.chuimin.cn)

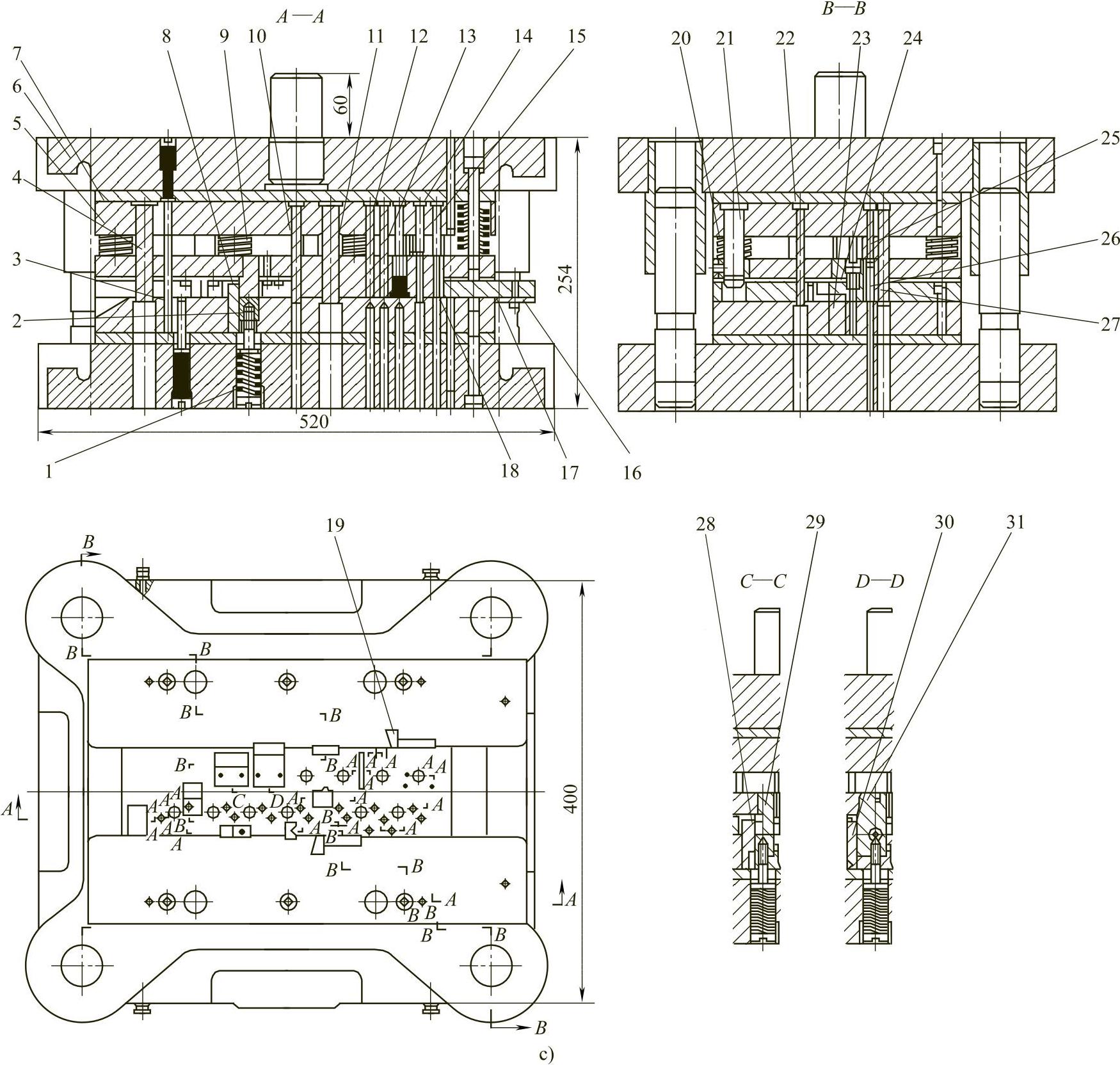

图11-16 滑板级进模（续）
c）模具结构图 1—下模座 2—压料板 3—凹模板 4—切断凸模 5—凸模固定板 6—上模座 7—上垫板 8、23、28、30—弯曲凹模 9、24、29、31—弯曲凸模 10、11、12、13、22、25—冲裁凸模 14、15—冲孔凸模 16—承料板、 17—导料板 18、26—护套 19—挡料块 20—小导套21—小导柱27—侧刃
说明：
1）该模具为冲孔、弯曲、切断等9个工位的级进模结构。即工位①冲侧刃，冲导正销孔；工位②冲孔、冲切废料；工位③、④冲切废料；工位⑤弯曲；工位⑥弯曲；工位⑦弯曲；工位⑧空工位；工位⑨切断（制件与载体分离）。
2）模具结构设计中采用双侧刃粗定距和导正销精确定距。
3）弯曲工序采用向上弯曲、设置两侧浮顶器，保证带料顺利送进。在合模的时候，第①工位，侧刃凸模和冲孔凸模冲出外形和导正销孔，导正销起精定距作用；第②、③、④工位冲裁凸模依次冲出内、外形孔；第⑤、⑥、⑦工位，弯曲凸模进入弯曲凹模依次弯曲制件侧壁；第⑧工位是空工位，最后切断凸模冲切出成品制件。
4）此模具采用弹性卸料装置，合模前，弹压卸料装置起压料作用，防止带料在冲压过程中产生位移和塑性变形，同时，卸料装置对凸模起导向和保护作用。
