轴承公差与相匹配轴、外壳孔公差分析
【摘要】：各级精度轴承的公差列于表3-19～表3-24中；与各级精度轴承相配的轴、外壳孔的公差和可能出现的过盈和间隙列于表3-25～表3-36中。表3-20 向心轴承外径公差ΔDmp （μm）注：1.ΔDmp的上偏差均为0。表3-32 5级精度轴承与外壳孔的配合 （μm）① ΔDmp—轴承外圈单一平面平均外径的公差。
各级精度轴承的公差列于表3-19～表3-24中；与各级精度轴承相配的轴、外壳孔的公差和可能出现的过盈和间隙列于表3-25～表3-36中。

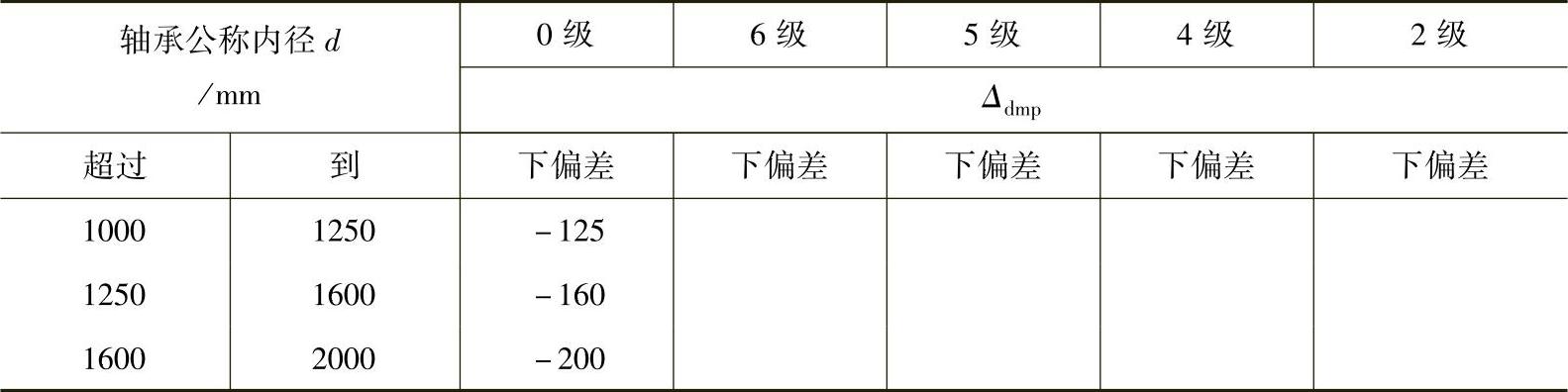

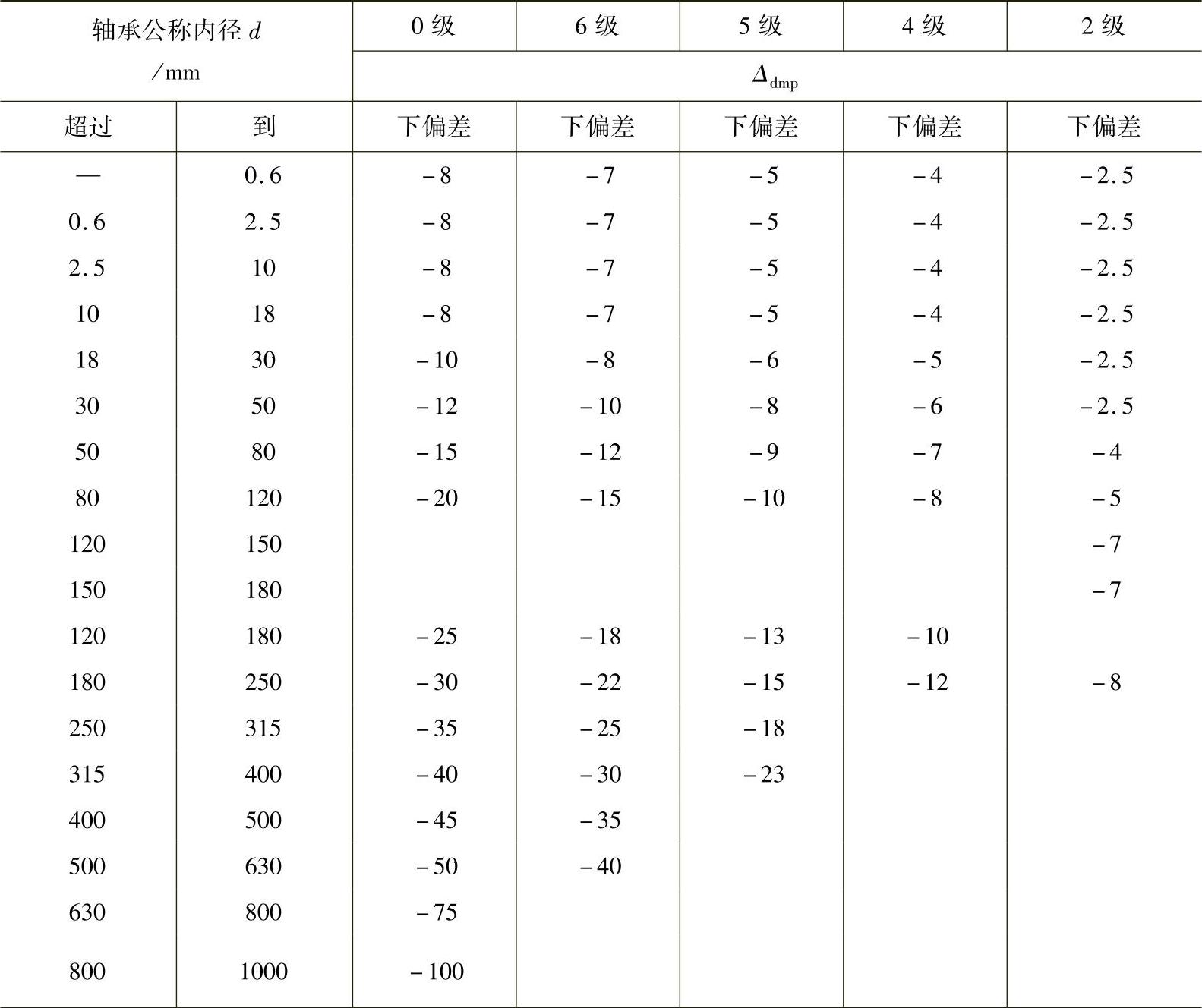

表3-19 向心轴承（圆锥滚子轴承除外）内孔直径公差Δdmp （μm）
（续）
1.Δdmp的上偏差均为0；摘自GB 307.1—2005。
2.只有2级精度轴承，有120～150和150～180的尺寸段，其他均为120～180尺寸段。

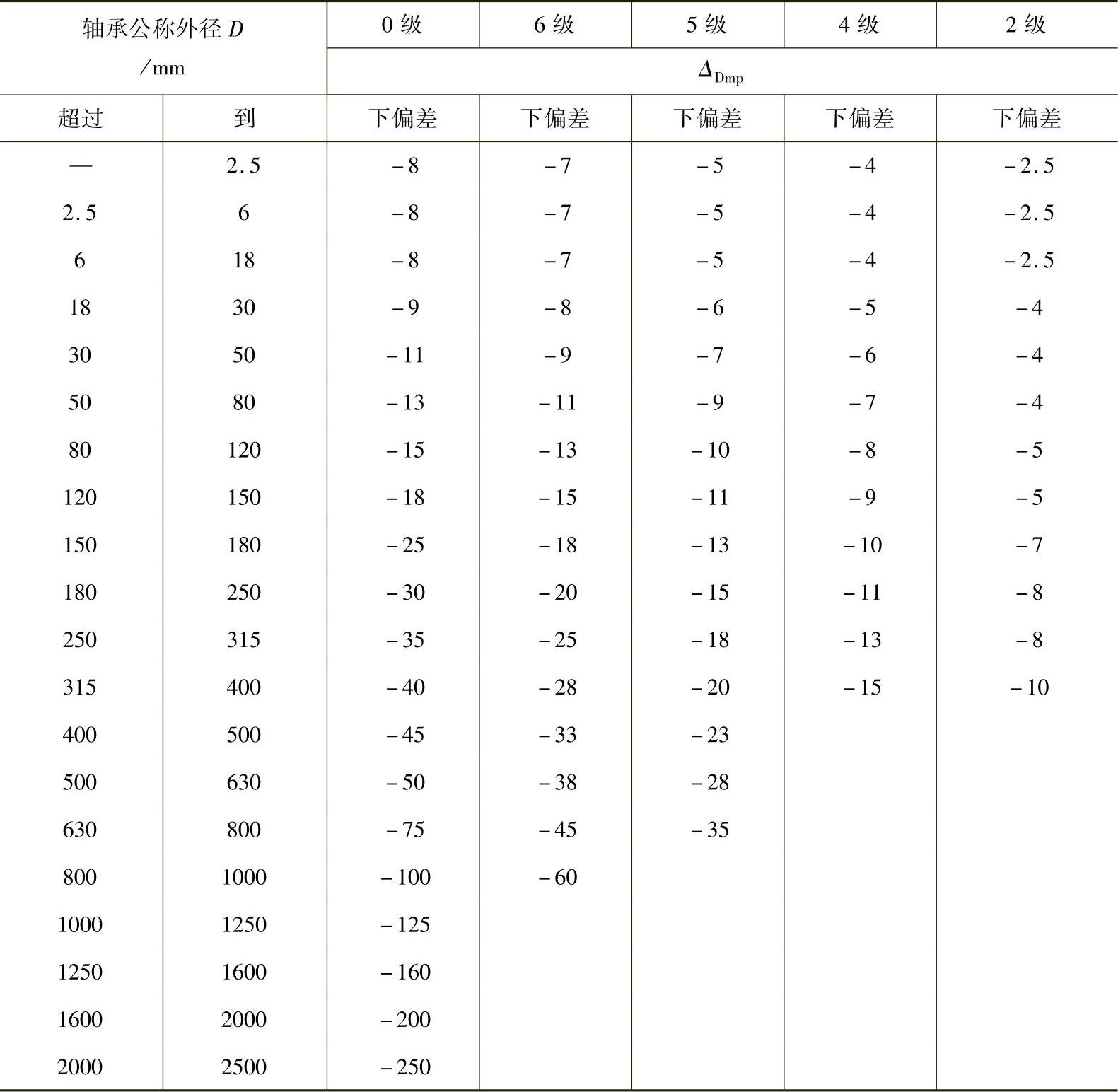

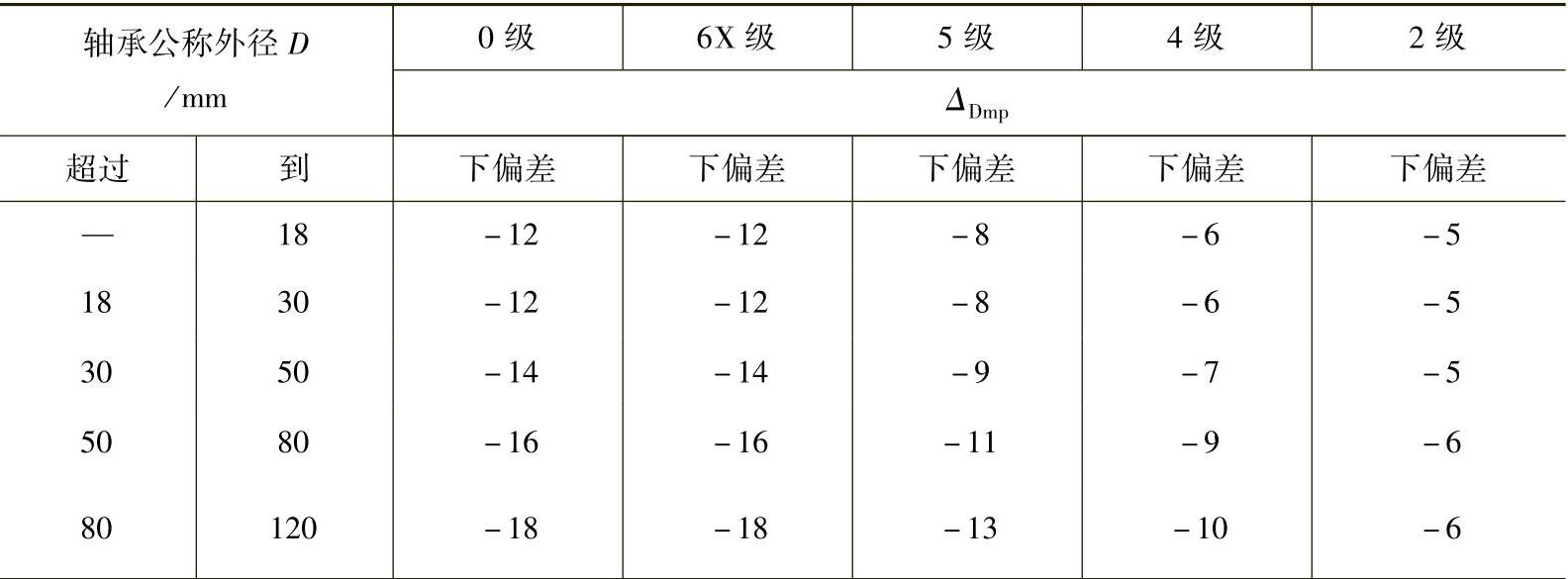

表3-20 向心轴承（圆锥滚子轴承除外）外径公差ΔDmp （μm）
注：1.ΔDmp的上偏差均为0。
2.摘自GB/T 307.1—2005。
表3-21 圆锥滚子轴承内孔直径公差Δdmp （μm）
注：1.Δdmp的上偏差均为0；
2.摘自GB/T 307.1—2005。

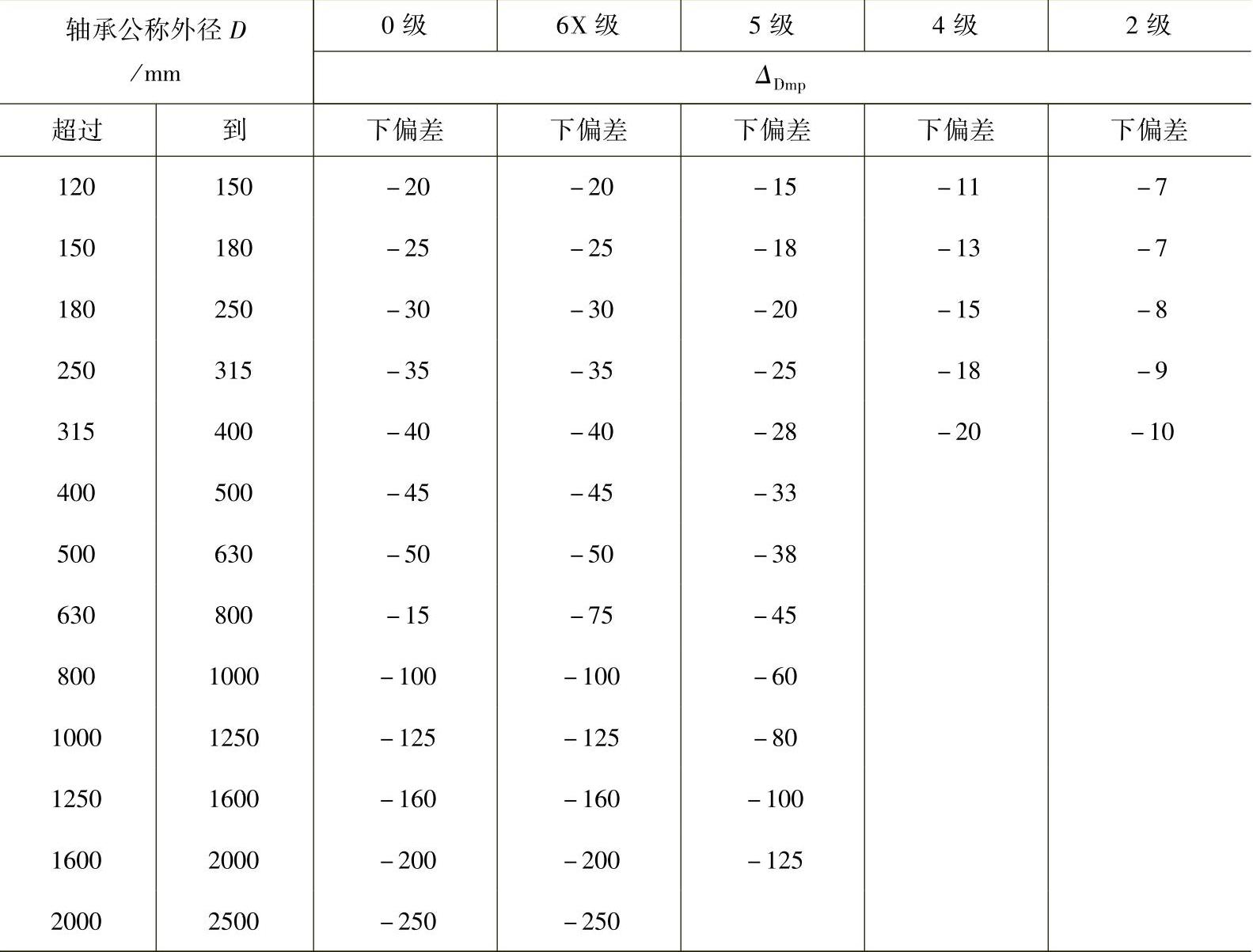

表3-22 圆锥滚子轴承外径公差ΔDmp （μm）
（续）
注：1.ΔDmp的上偏差均为0；
2.摘自GB/T 307.1—2005。

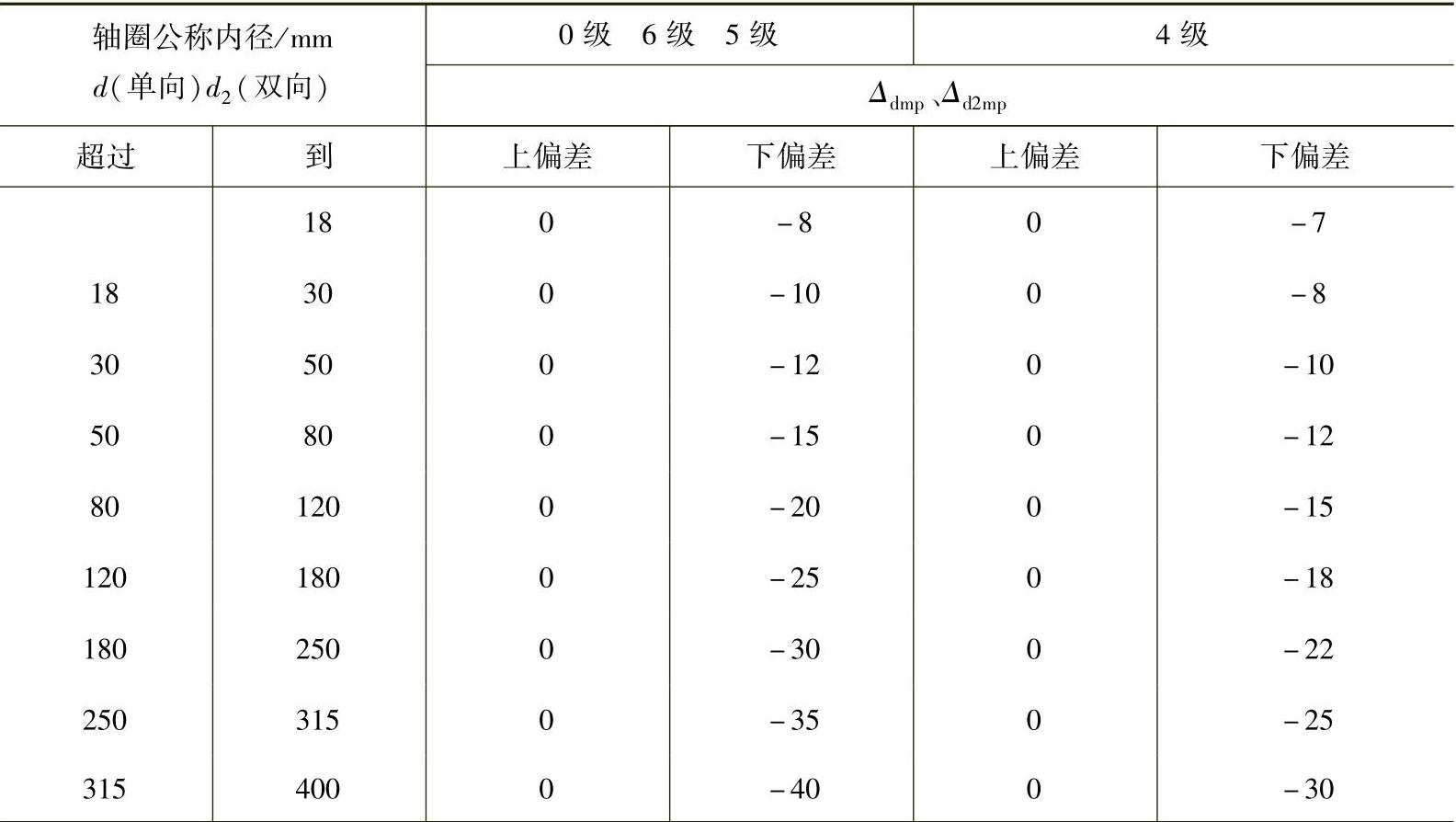

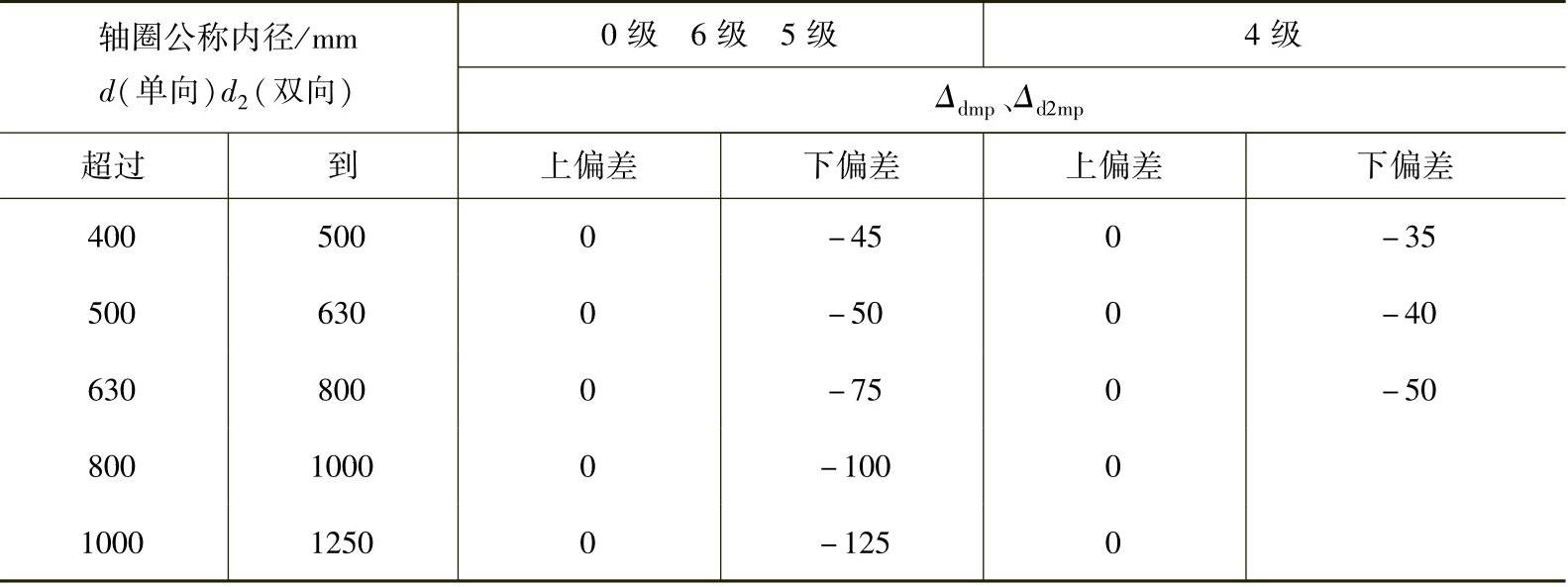

表3-23 推力轴承轴圈内径公差Δdmp （μm）
（续）
注：1.d、Δdmp代表单向推力球轴承的参数；d2、Δd2mp代表双向推力球轴承的参数。
2.摘自GB/T 307.4—2012。

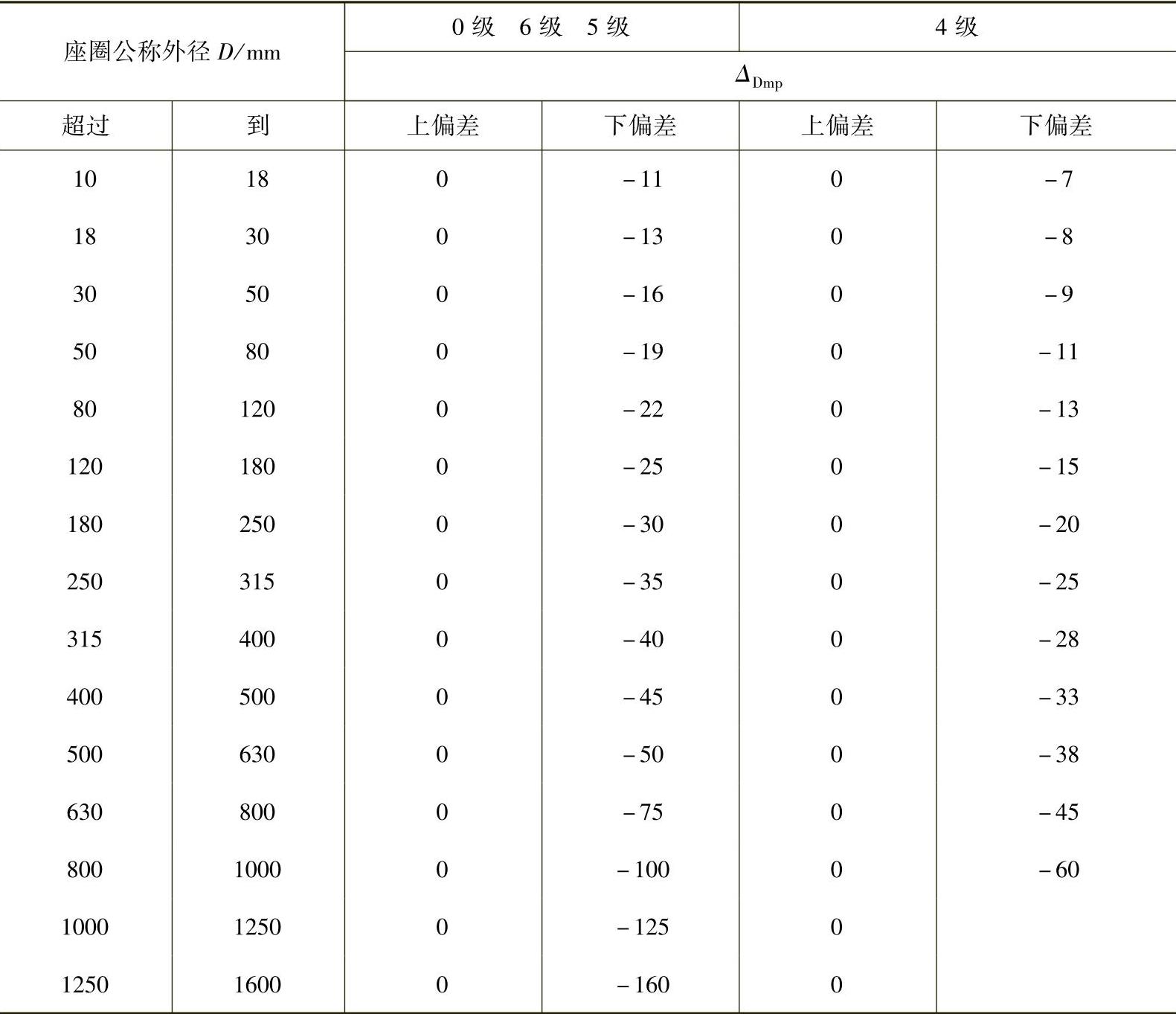

表3-24 推力轴承座圈外径公差ΔDmp （μm）
注：摘自GB/T 307.4—2012。

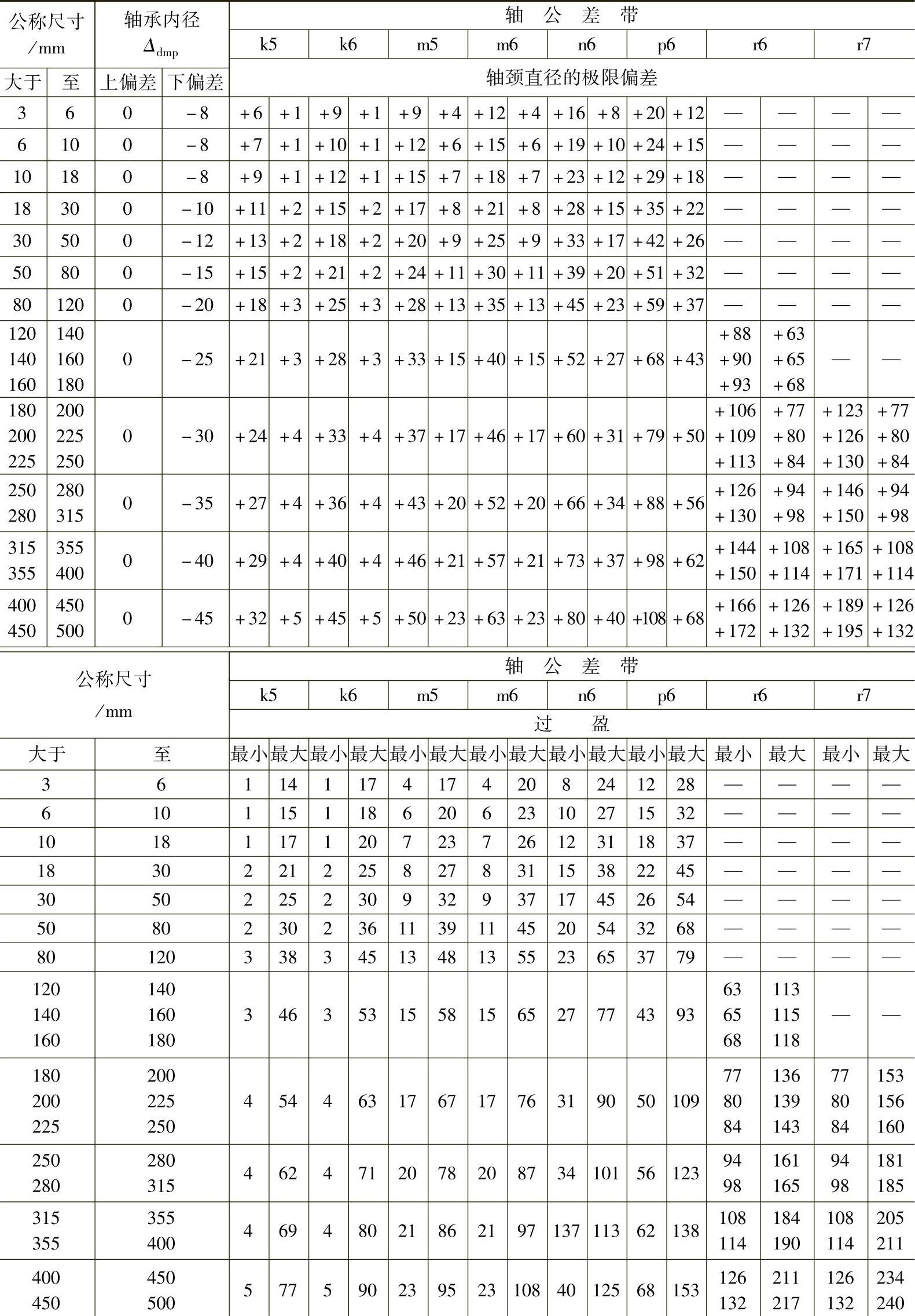

表3-25 向心轴承（圆锥滚子轴承除外）O级公差轴承与轴的配合 （μm）
（续）

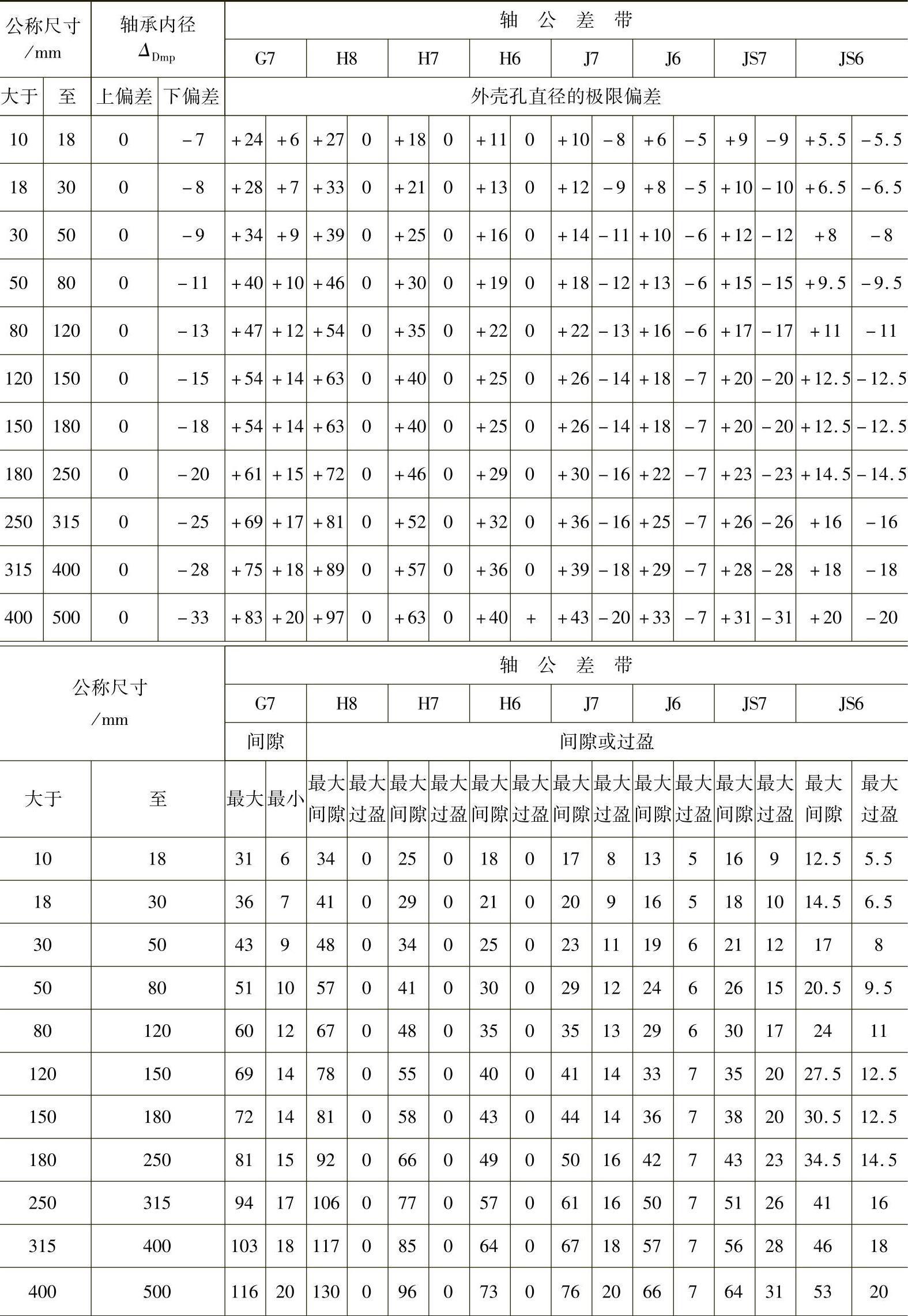

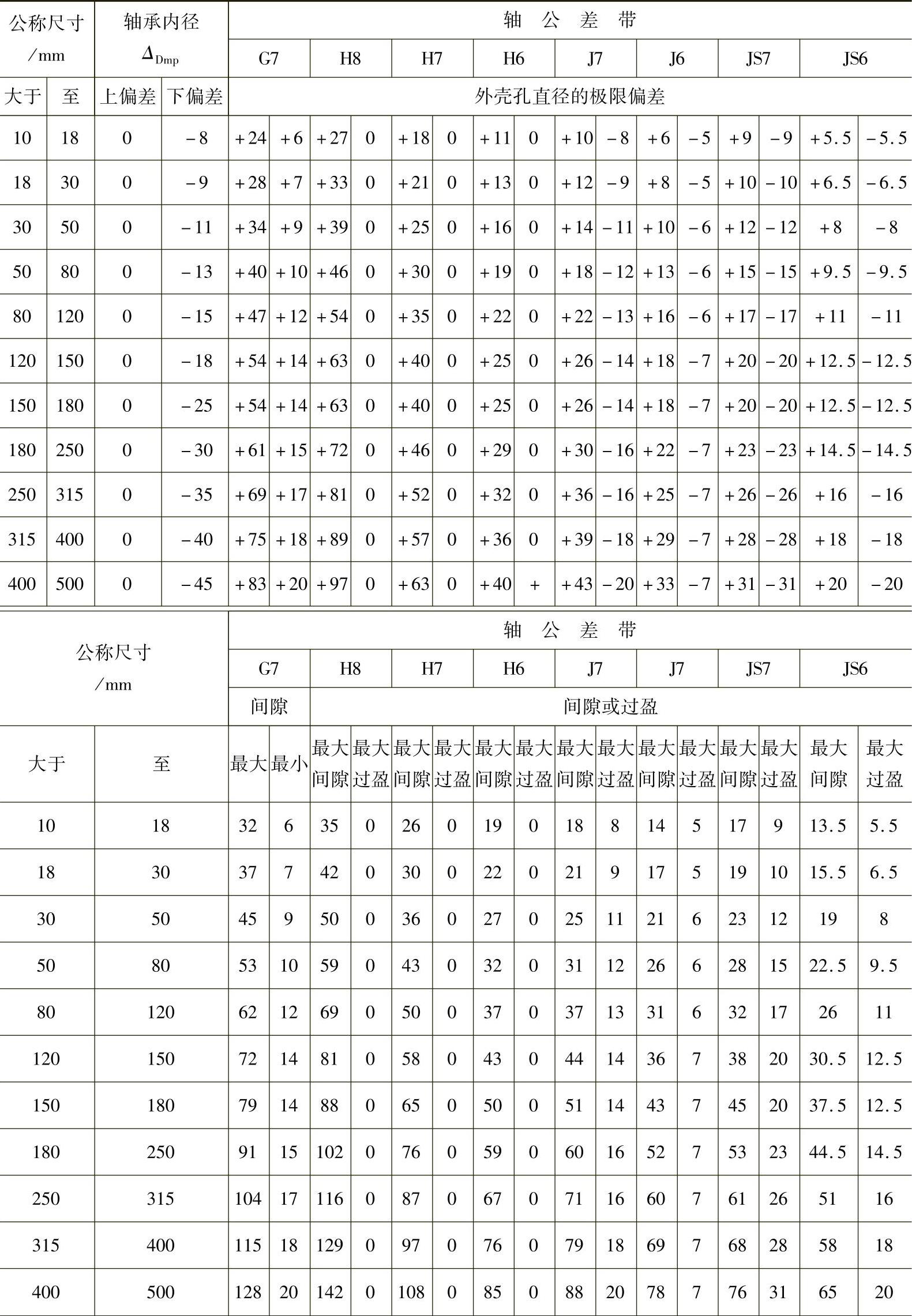

表3-26 向心轴承（圆锥滚子轴承除外）O级公差轴承与外壳孔的配合 （μm）
（续）

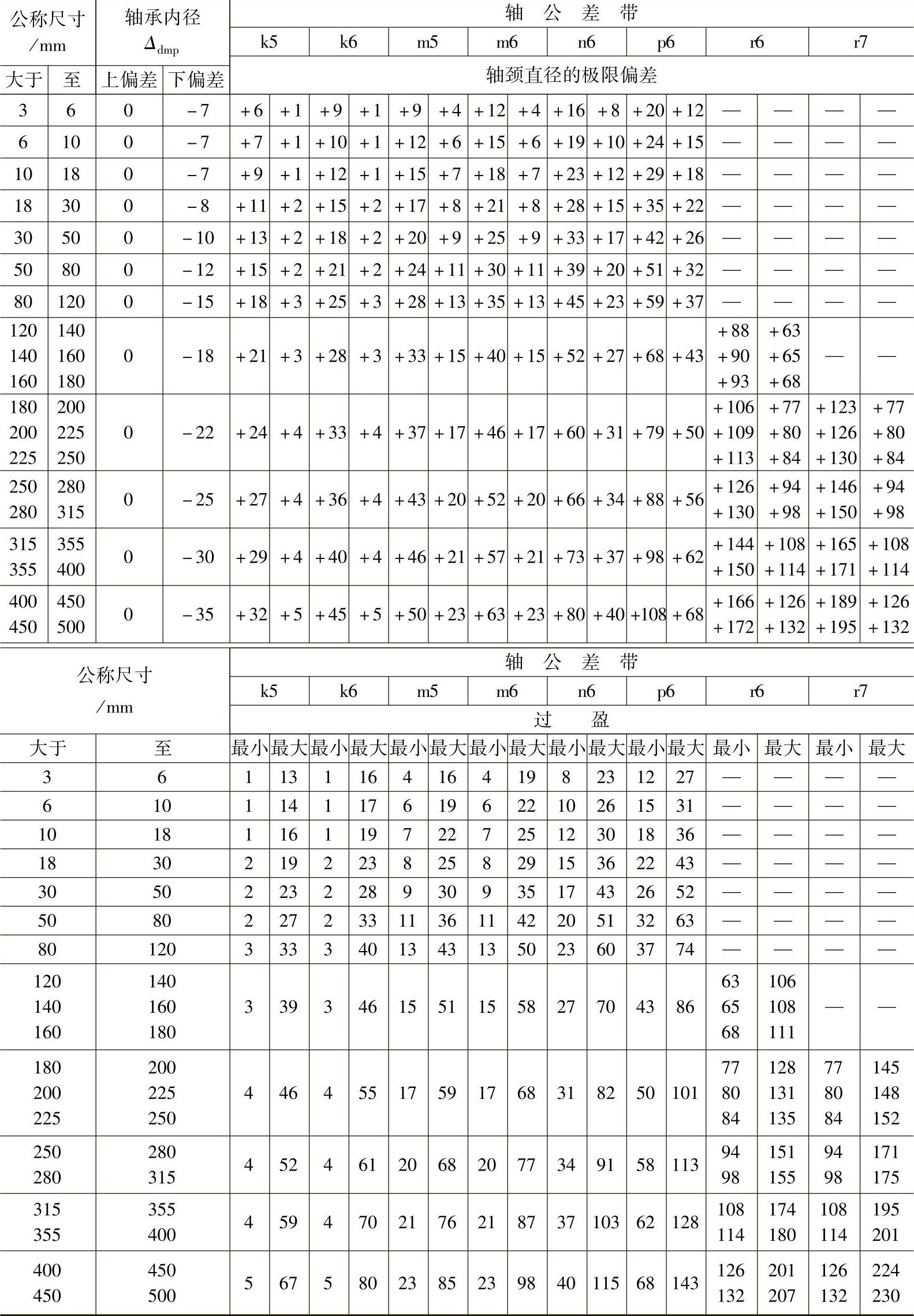

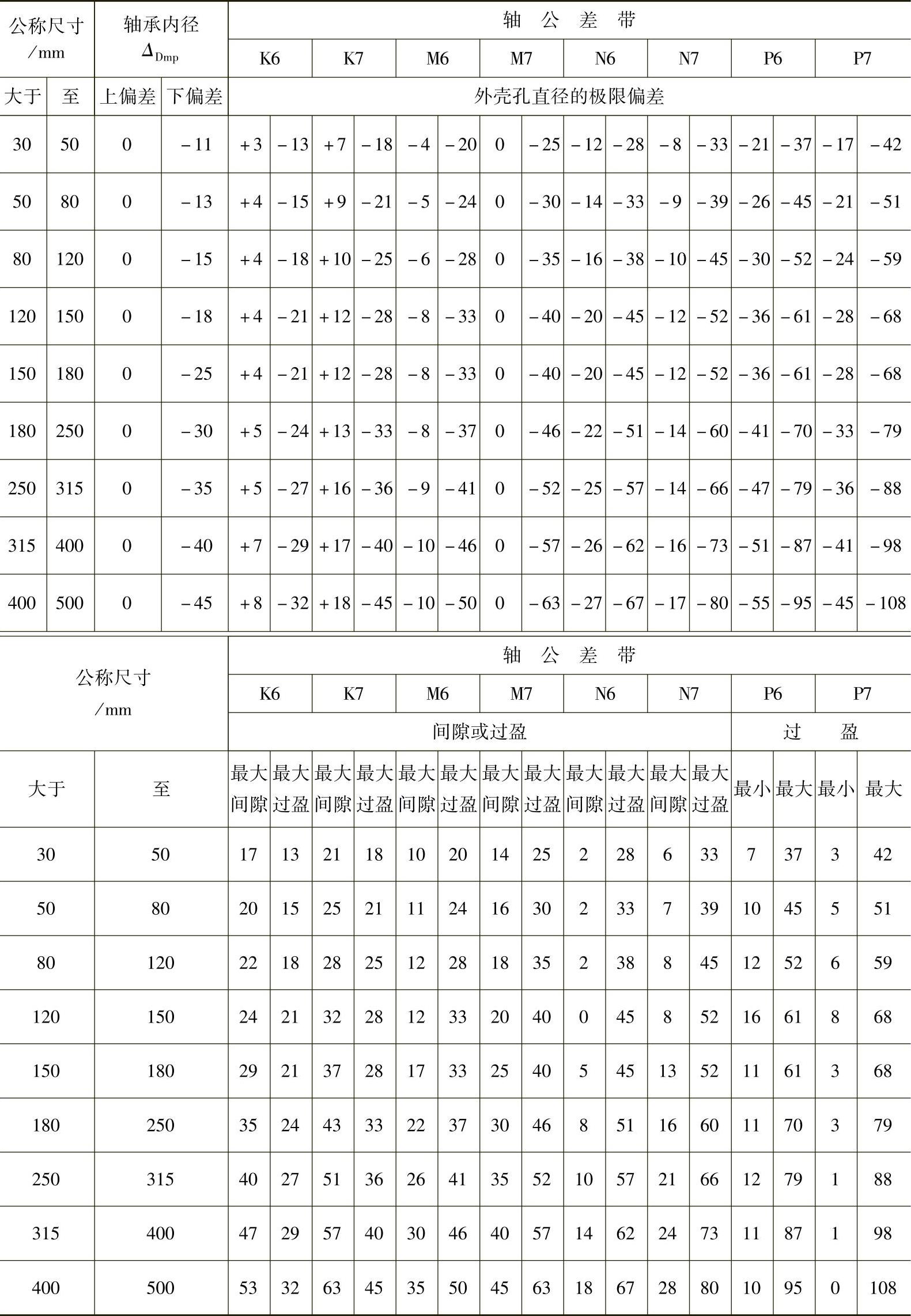

表3-27 向心轴承（圆锥滚子轴承除外）6级公差轴承与轴的配合 （μm）
（续）

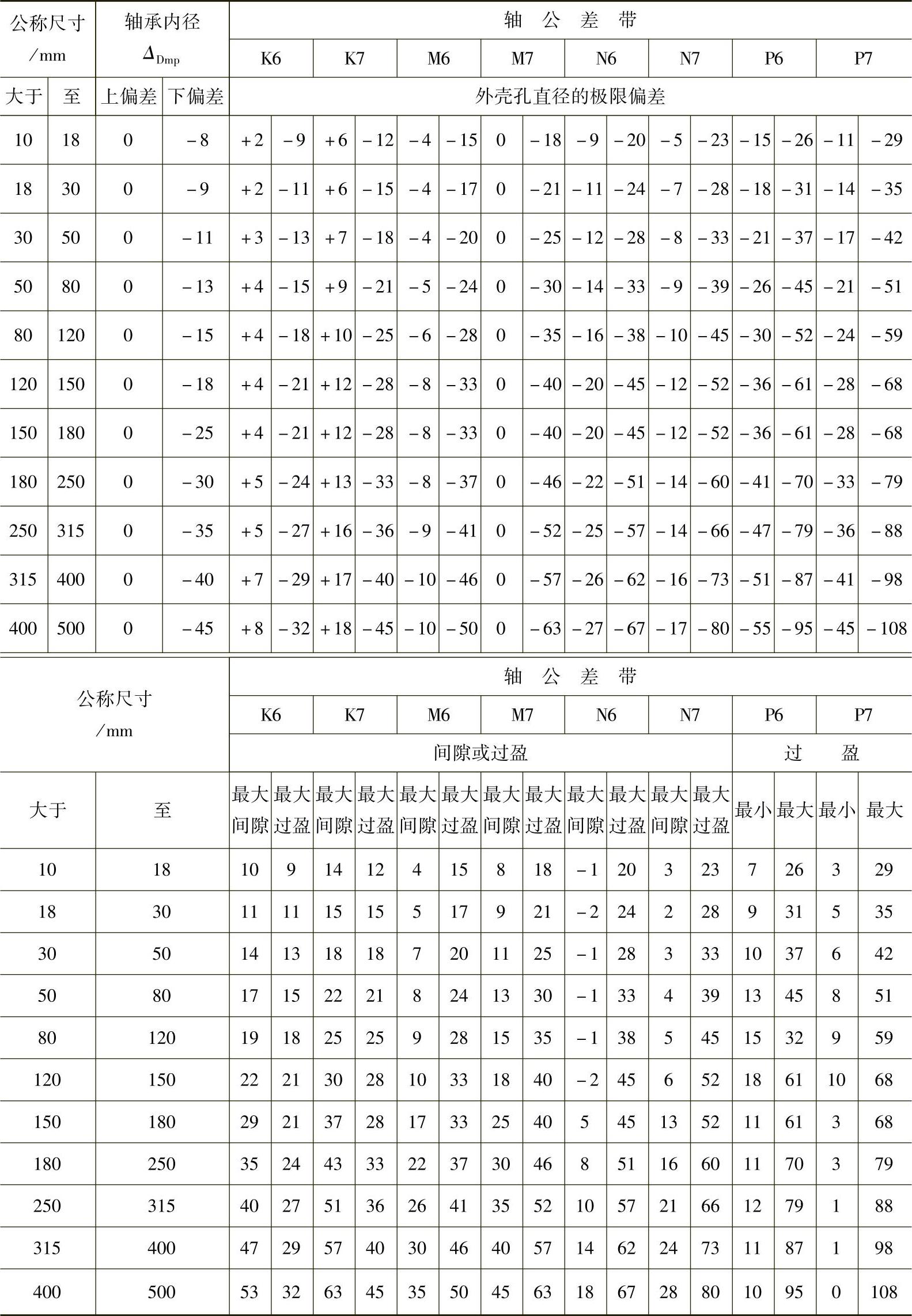

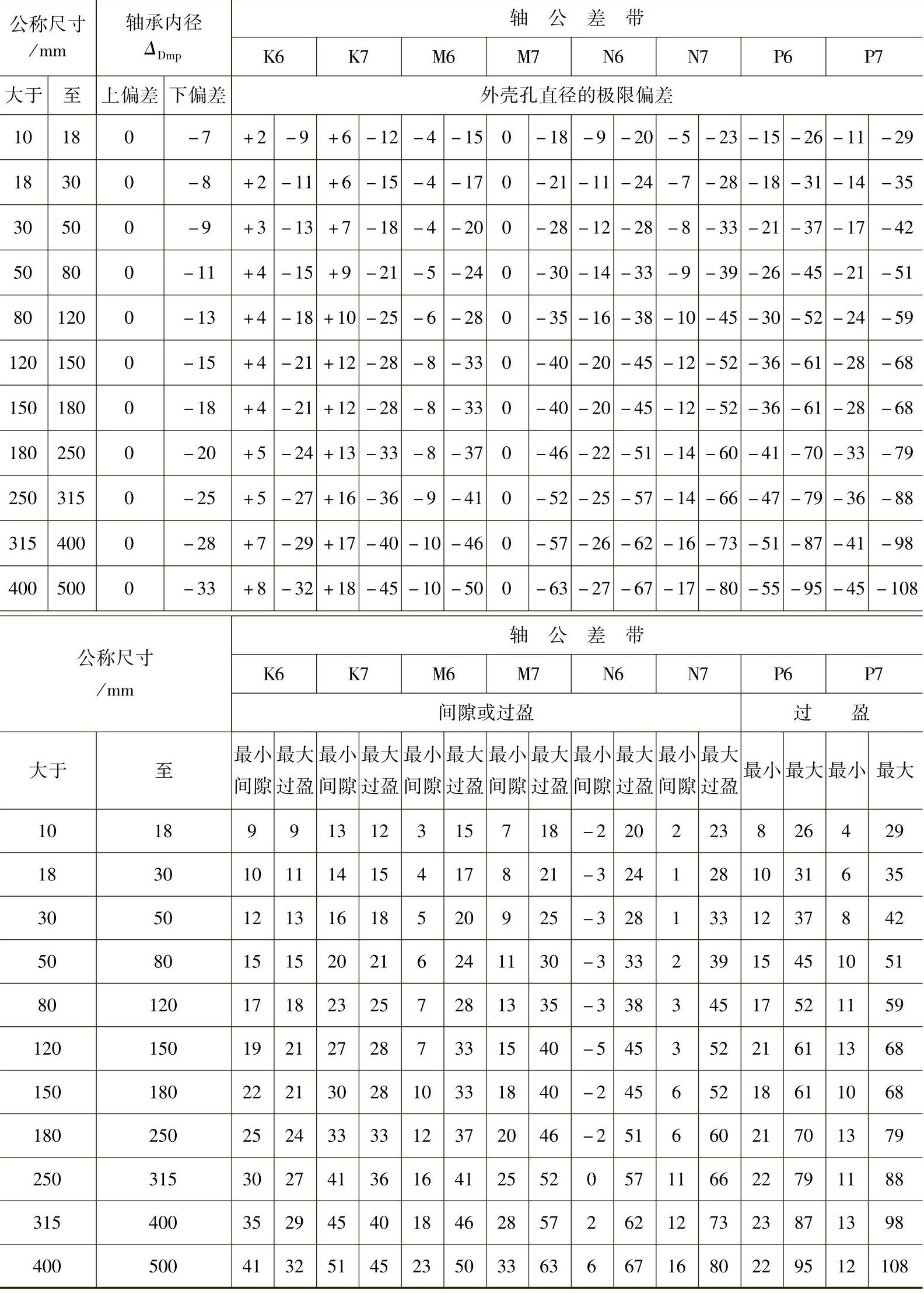

表3-28 向心轴承（圆锥滚子轴承除外）6级公差轴承与外壳孔的配合 （μm）
（续）
注：同表A2。
表3-29 圆锥滚子轴承（O、6x公差级）与轴的配合 （μm）
（续）

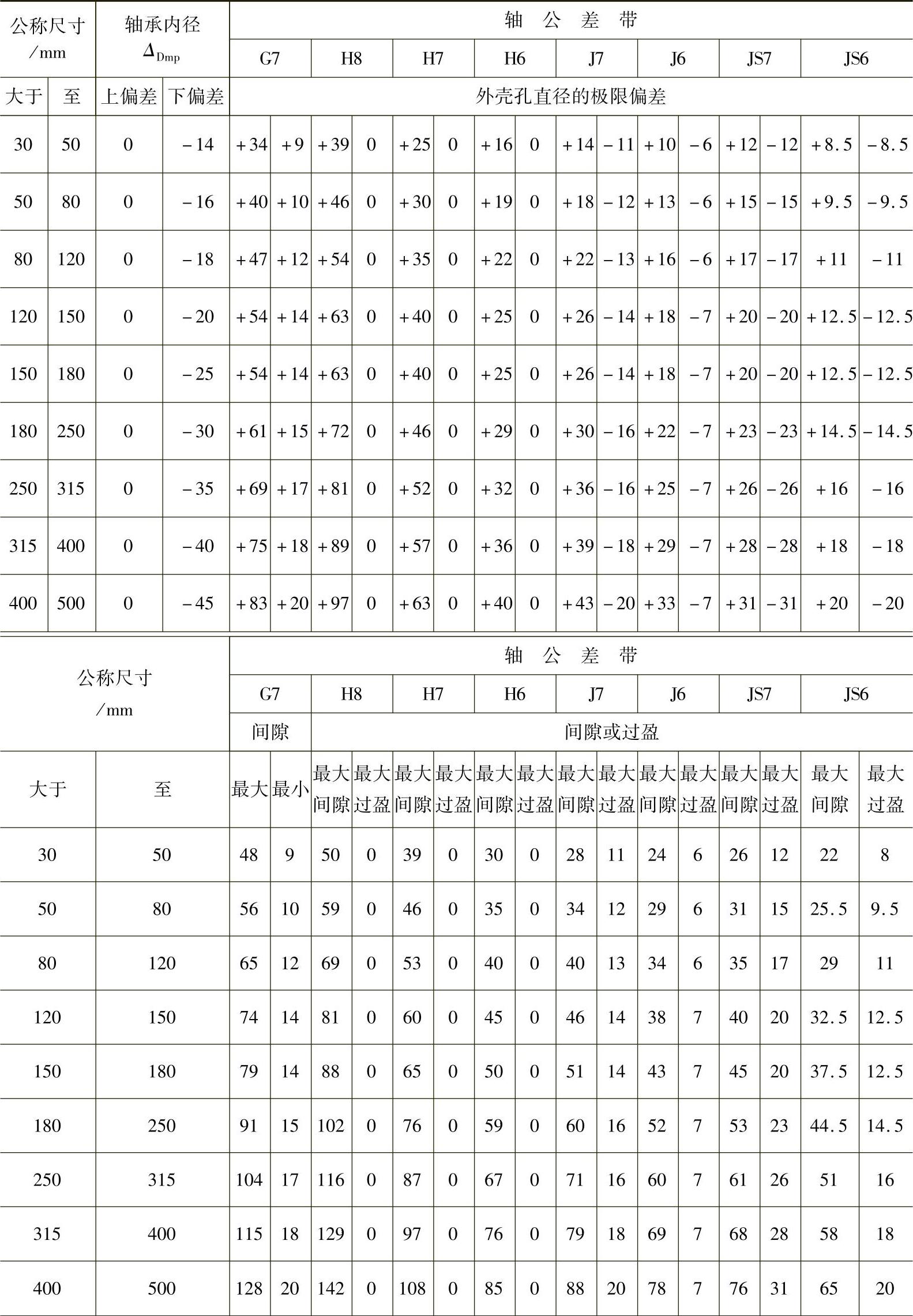

表3-30 圆锥滚子轴承（O、6x公差级）与外壳孔的配合 （μm）
（续）

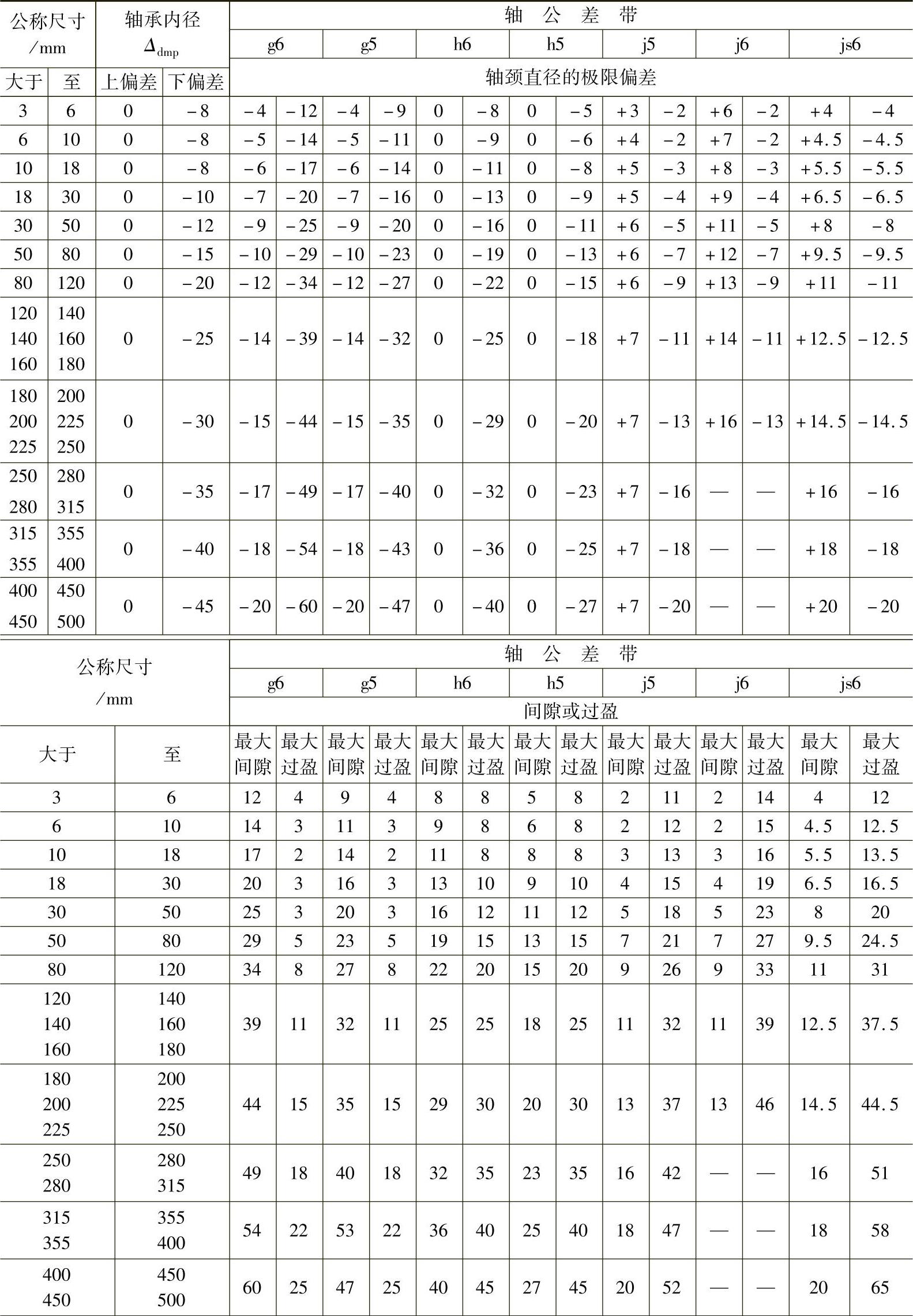

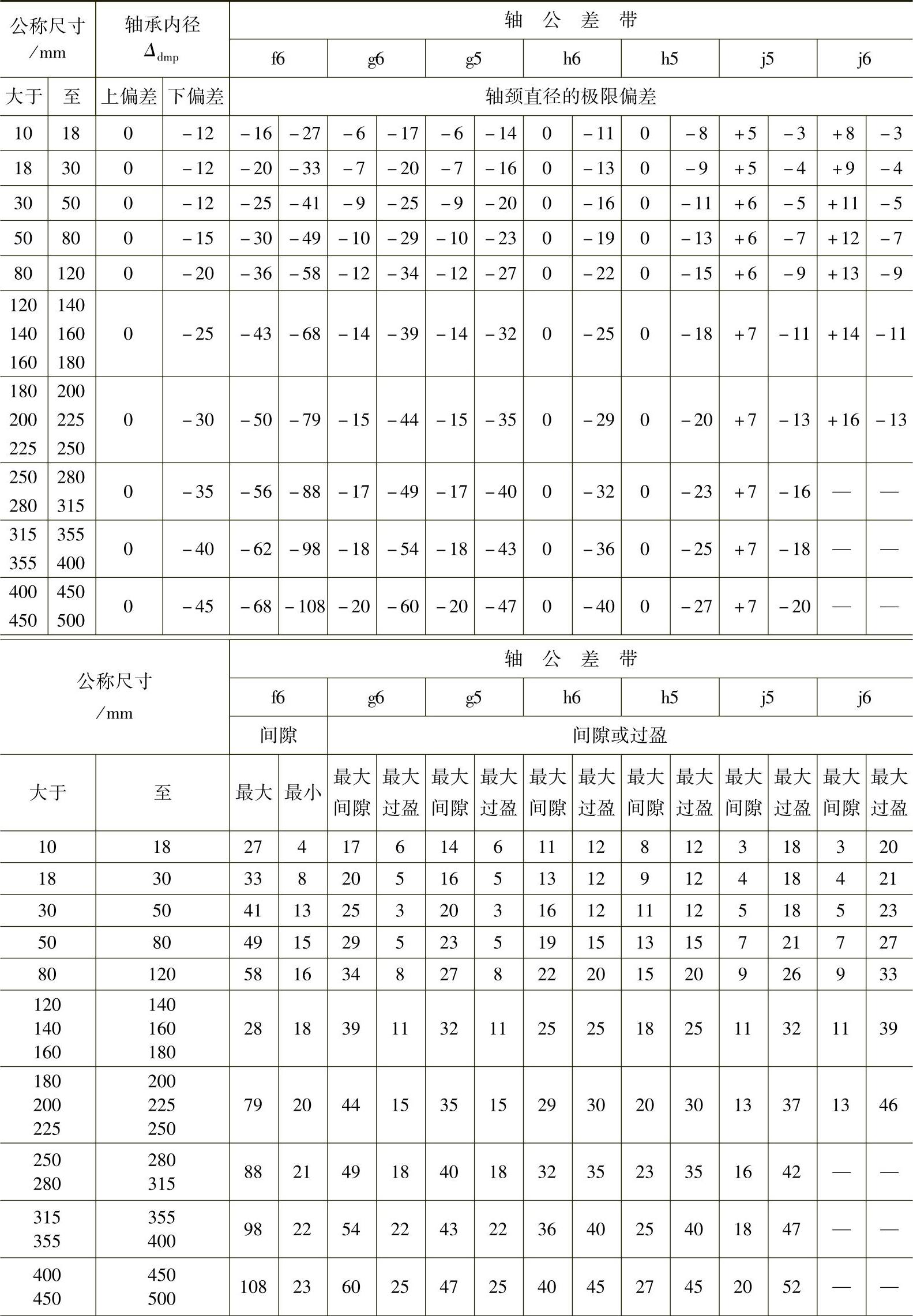

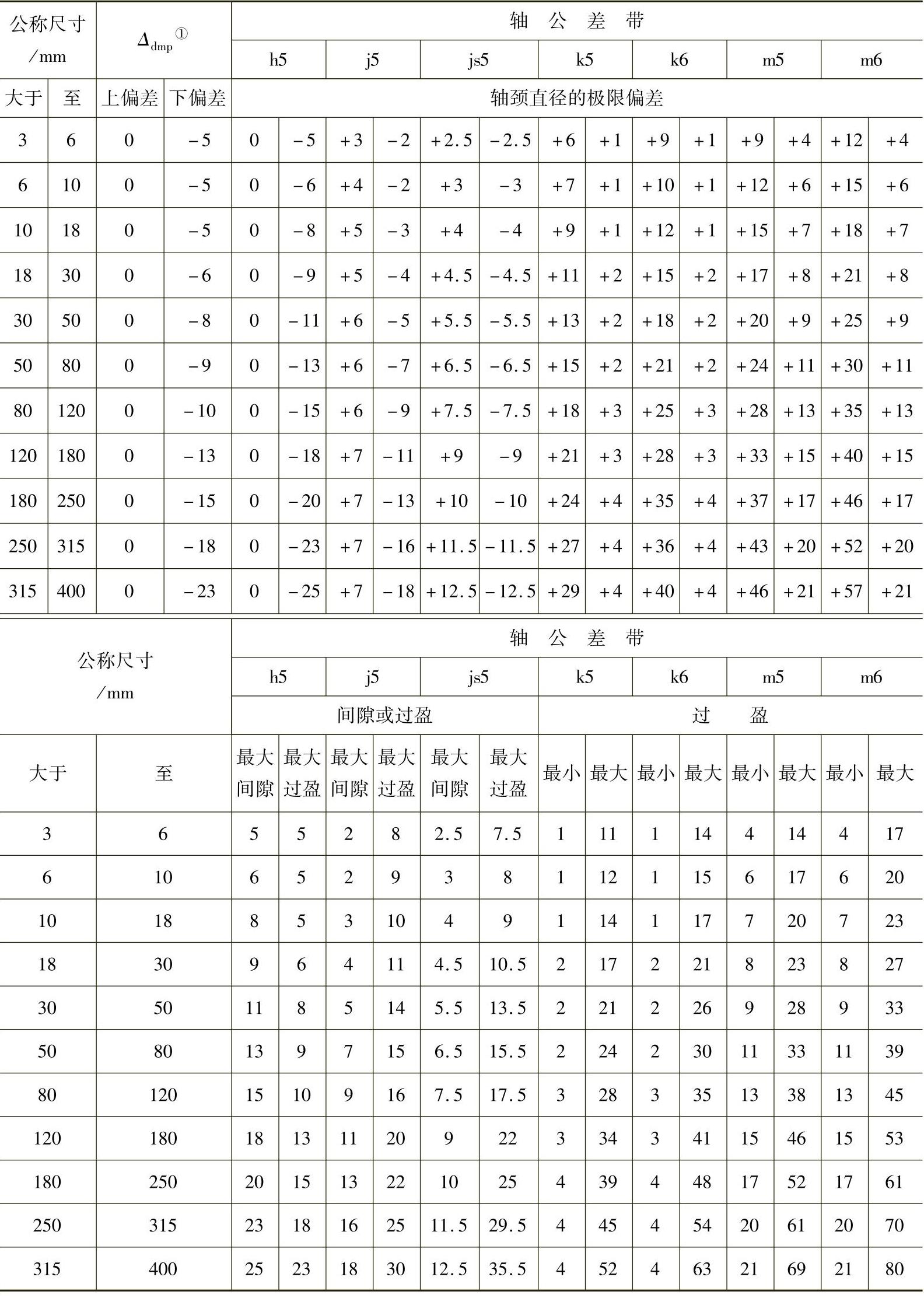

表3-31 5级精度轴承与轴的配合 （μm）
① Δdmp—轴承内圈单一平面平均内孔直径的公差。

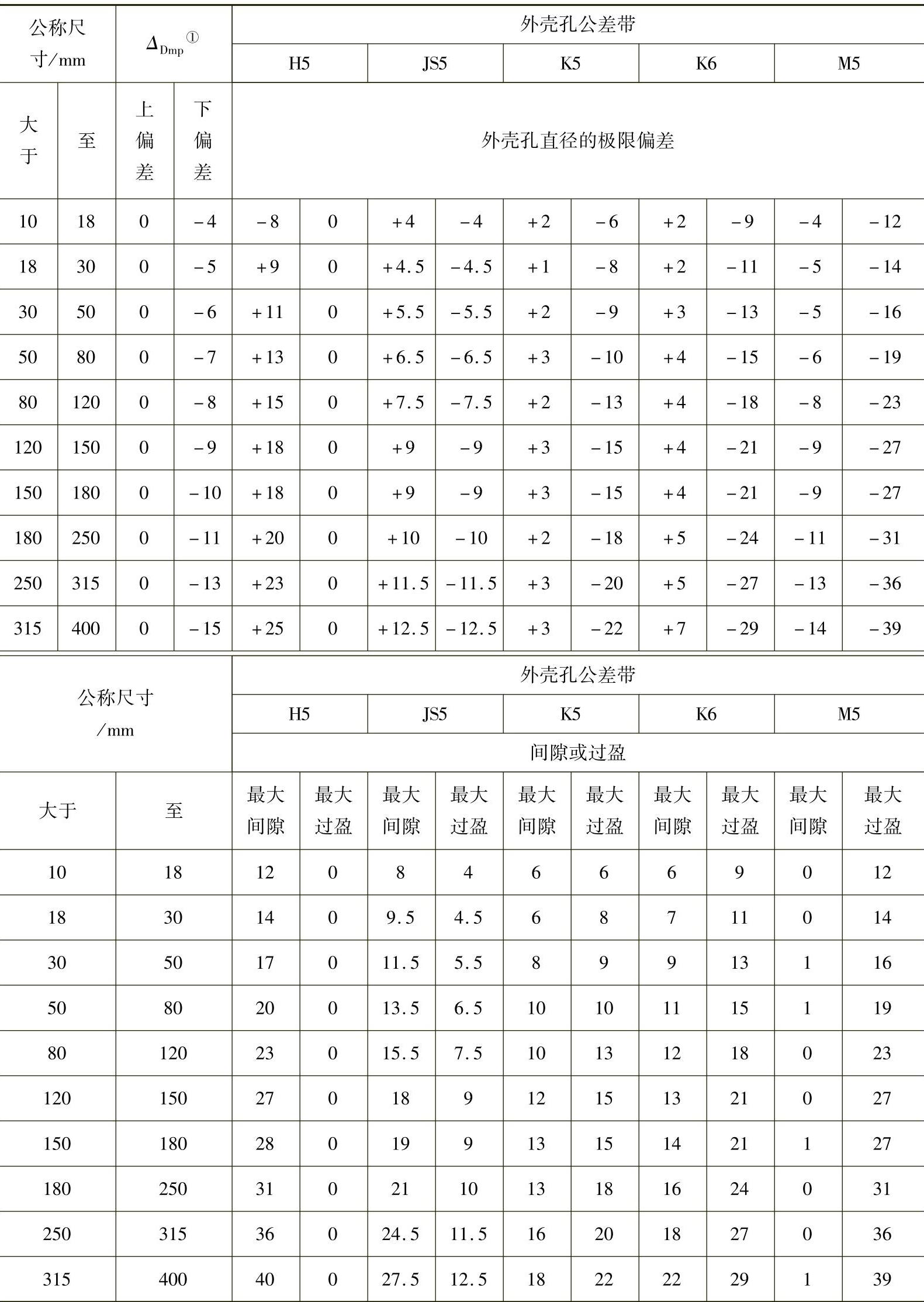

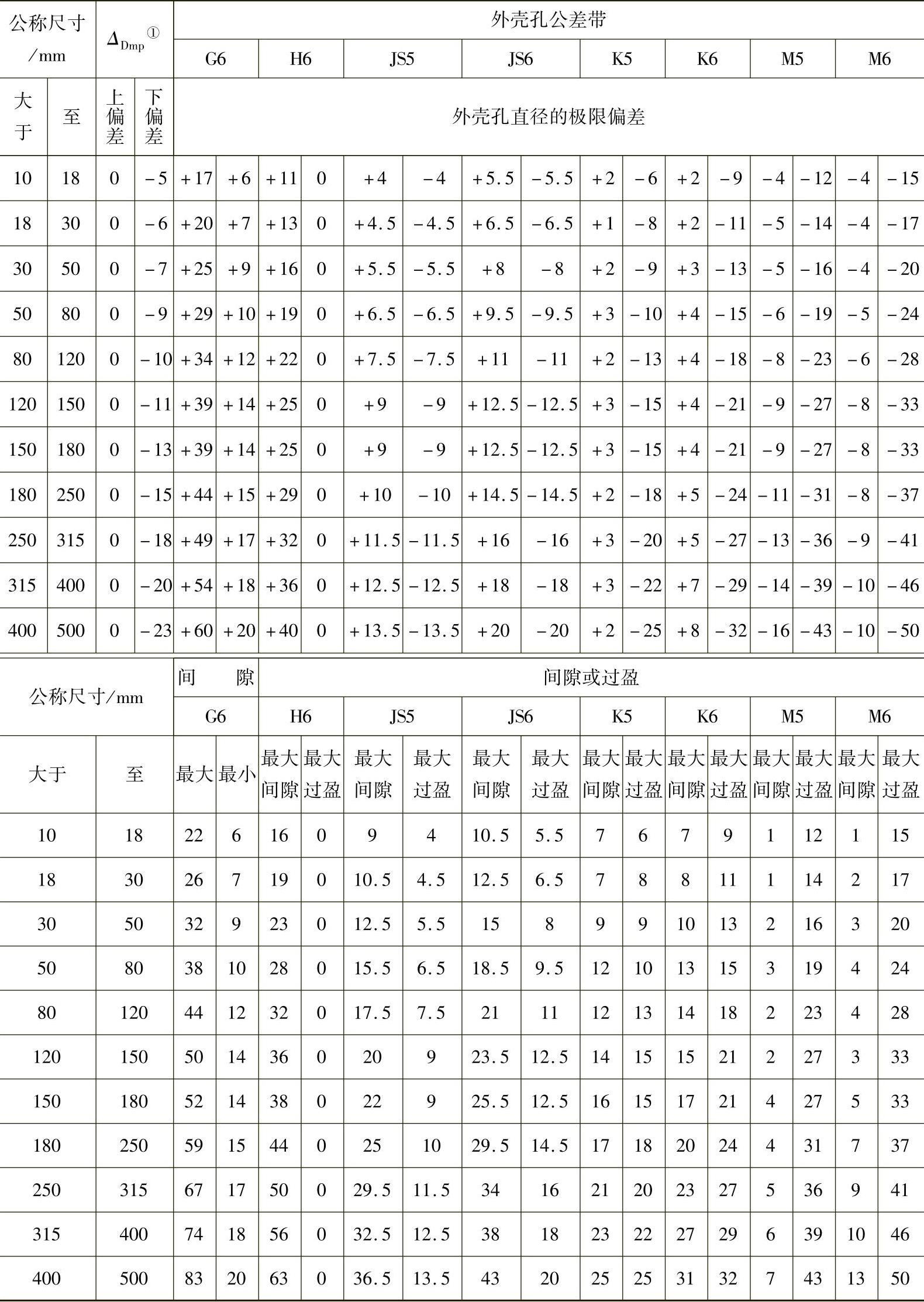

表3-32 5级精度轴承与外壳孔的配合 （μm）
① ΔDmp—轴承外圈单一平面平均外径的公差。

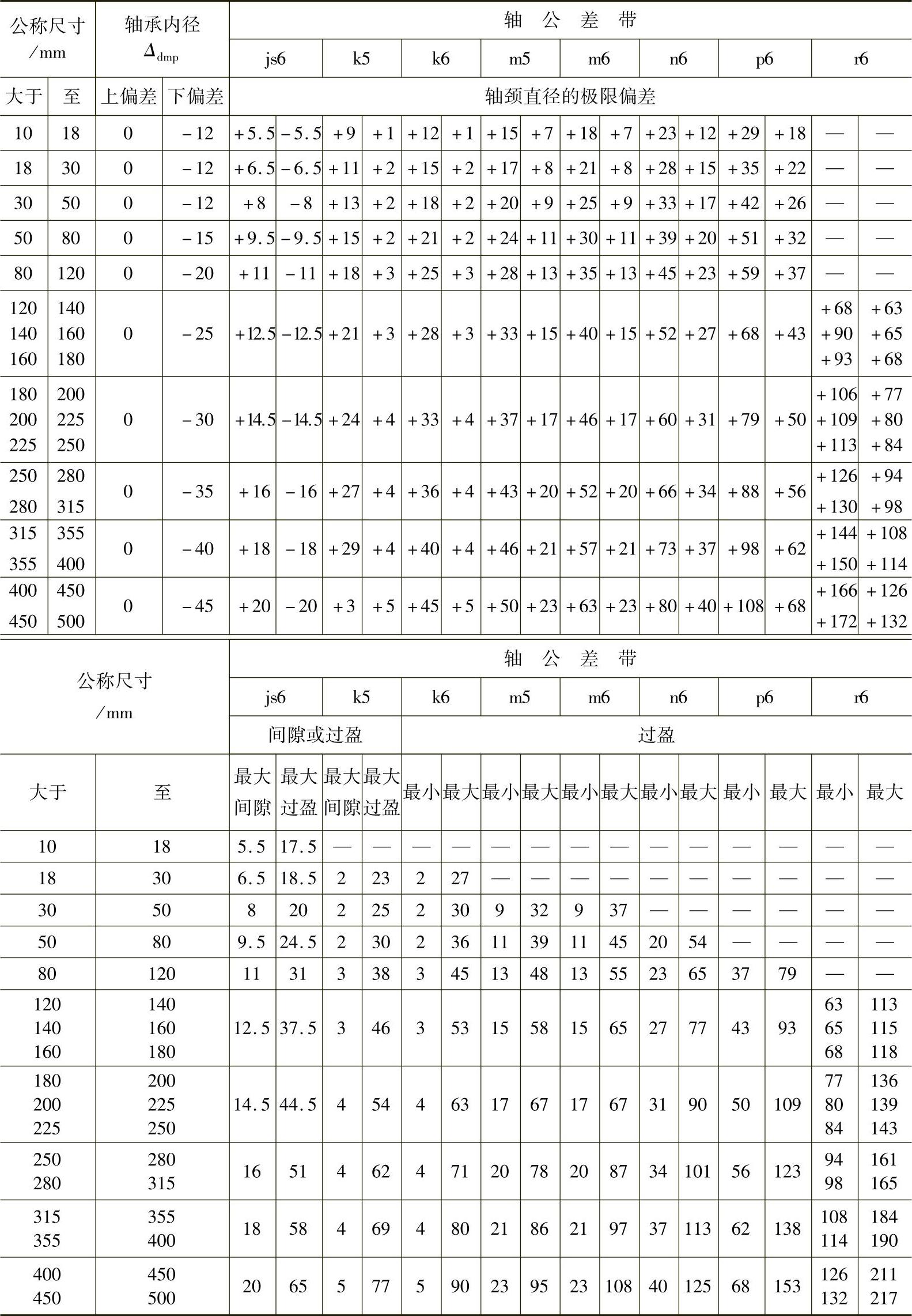

表3-33 4级精度轴承与轴的配合 （μm）
① Δdmp—轴承内圈单一平面平均内孔直径的公差。

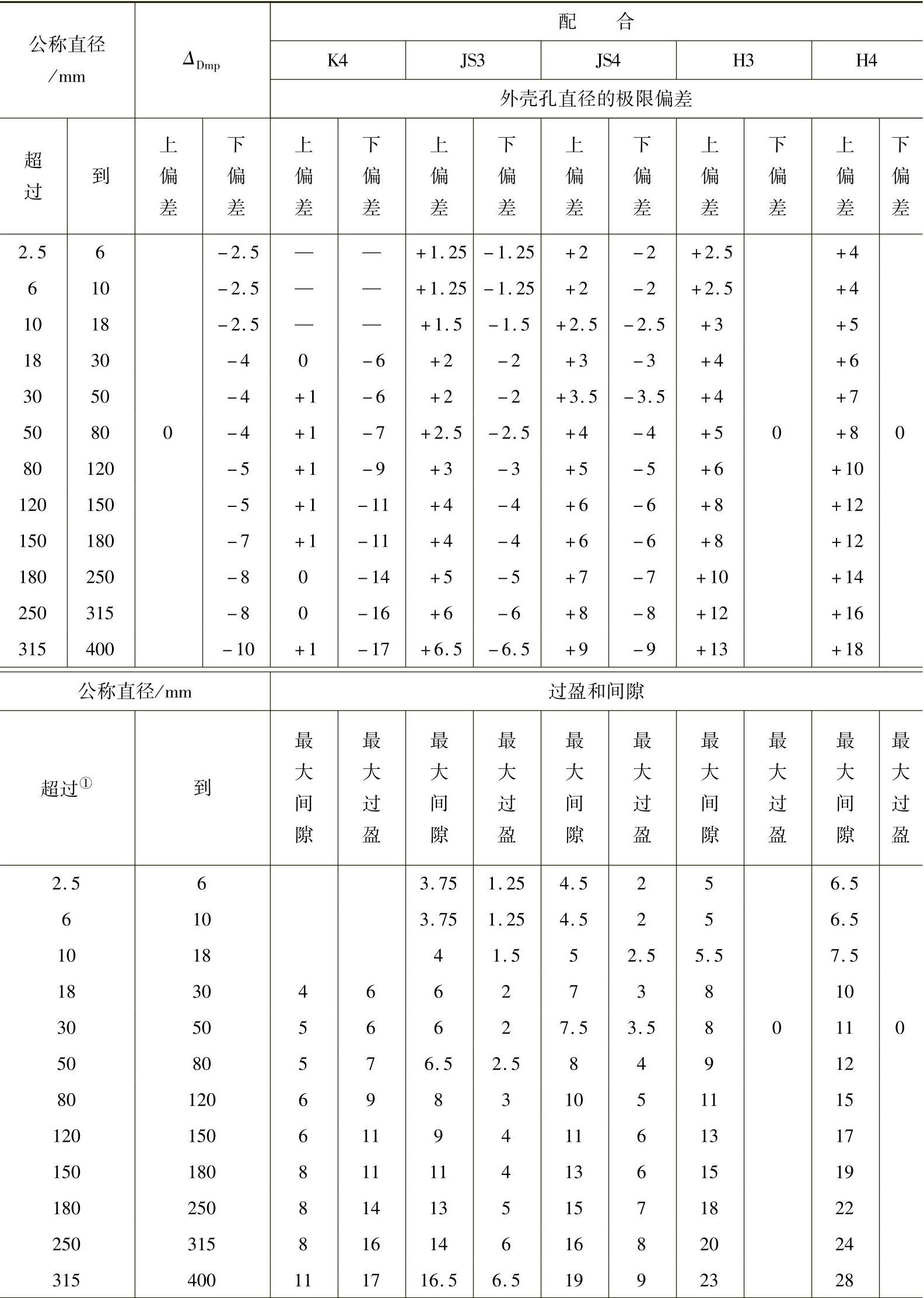

表3-34 4级精度轴承与外壳孔的配合 （μm）
① ΔDmp—轴承外圈单一平面平均外径的公差。

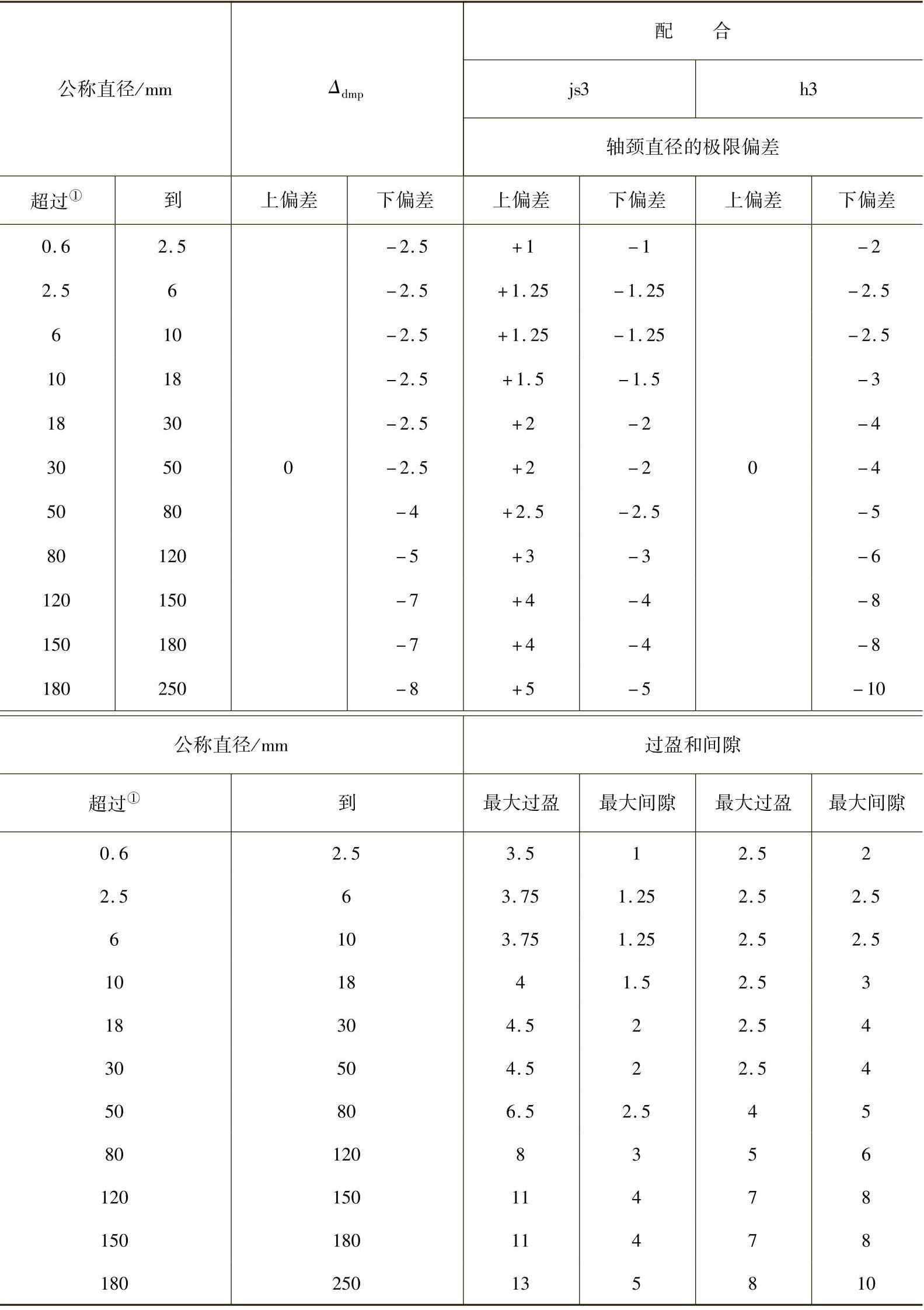

表3-35 2级精度轴承与轴的配合 （μm）
① 包括0.6。
表3-36 2级精度轴承与外壳孔的配合 （μm）
① 包括0.6。
