1.语言选择

当CNC参数PRM3280.0设定为“0”时，可利用MDI面板的功能键【OFS/SET】，直接进行LCD显示语言的切换，其操作步骤如下：

1）选择MDI操作方式、按MDI面板的功能键【OFS/SET】选择偏置/设定显示。

2）按软功能扩展键、直至显示软功能键〖语种〗，按该键后LCD将显示图8.3-11所示的语言选择显示页面。

3）用MDI面板的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，选择语言。

4）按软功能键〖确定〗，LCD将切换至所选择的语言，这一设定无需进行CNC的ON/OFF操作，而且可以一直保持有效。

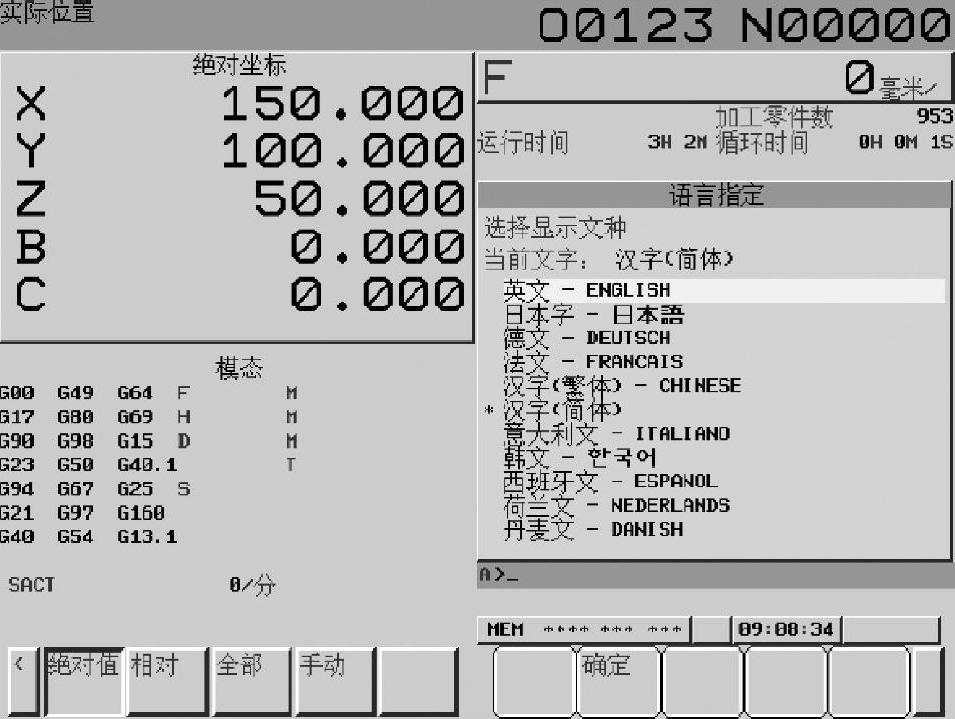

图8.3-11 LCD语言选择页面

LCD的显示语言也可通过CNC参数PRM3281的设定选择，参数设定值和语言的对应关系见表8.3-3。

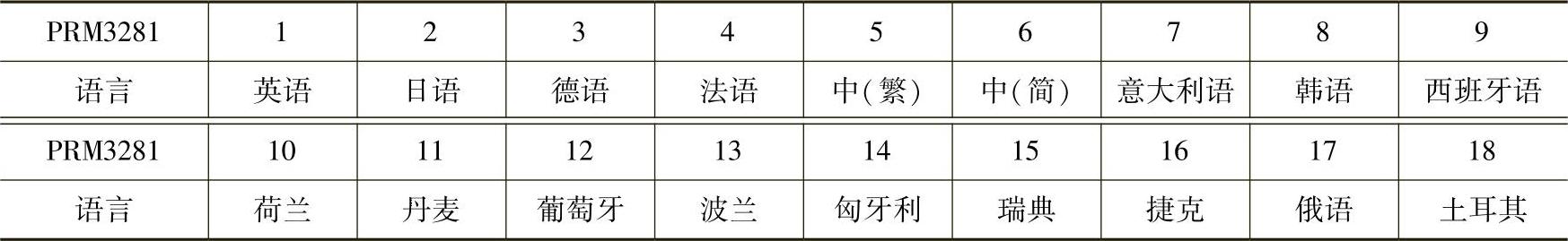

表8.3-3 LCD显示语言的设定

2.数据保护及密码设定

当CNC参数PRM8131.4设定为“1”时，可通过密码进行CNC、PMC数据的保护。FS_-0iD的数据可以设定0～7共8级保护，以7级为最高，可通过高保护级的密码生效低保护级的显示、设定操作。0～3级为机床用户使用的保护级，它们用机床操作面板上的存储器保护旋钮保护；4～6级需要用存储器保护旋钮和密码共同保护；7级为CNC生产厂家维修密码，生产厂家一般不能使用。

数据保护密码可通过CNC的偏置/设定显示页面设定或修改，其操作步骤如下：

1）选择MDI操作方式、按MDI面板的功能键【OFS/SET】选择偏置/设定显示。

2）按软功能扩展键、直至显示软功能键〖数据保护〗（或〖保护〗），按该键后LCD将显示数据保护显示页面。

3）按软功能键〖口令〗，LCD将显示图8.3-12所示的密码设定或修改页面。

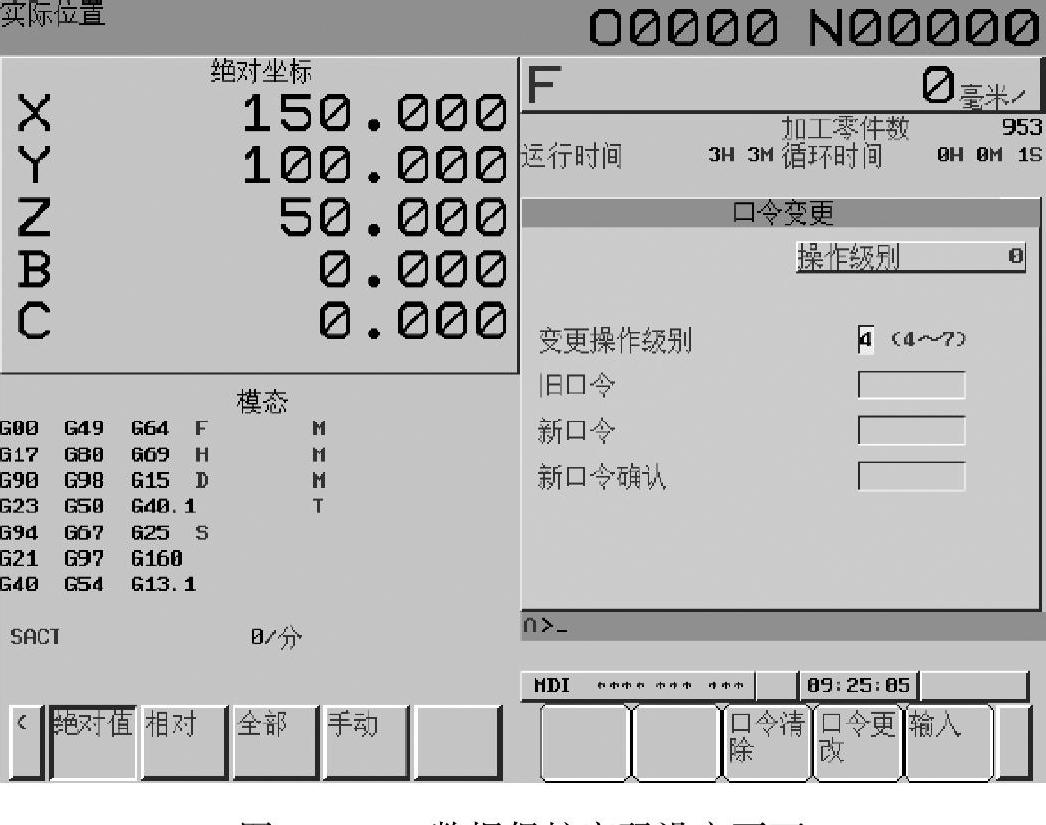

图8.3-12 数据保护密码设定页面

4）用MDI数字键输入保护级4～7，按软功能键〖输入〗，选定保护级别。

5）用MDI数字键，在“旧口令”栏输入该保护级原来的密码，按软功能键〖输入〗，生效密码设定或修改操作。

6）如需要清除保护密码，按软功能键〖口令清除〗（或〖清除〗）便可清除数据保护密码。如需要修改密码，则用MDI数字键，在“新口令栏”输入新的保护密码，按软功能键〖输入〗；然后，在“新口令确认”栏，再次输入新的保护密码，按软功能键〖输入〗确认；输入完成后，按软功能键〖口令更改〗（或〖登录〗），完成密码修改操作。

保护密码最大为8字符，可以使用MDI面板上的英文大写字母或数字，输入密码时，LCD的显示为“∗”。(https://www.chuimin.cn)

3.数据保护级设定

CNC的数据可以通过不同的保护级进行保护，不同数据的保护级可通过如下操作步骤进行设定。但是，加工程序编辑的保护级设定和编辑使能，需要在CNC程序显示的〖一览〗页面，通过修改程序编辑属性进行，有关内容可参见第7章7.3节。

1）选择MDI操作方式、按MDI面板的功能键【OFS/SET】选择偏置/设定显示。

2）按软功能扩展键、直至显示软功能键〖数据保护〗（或〖保护〗），按该键后LCD将显示数据保护页面。

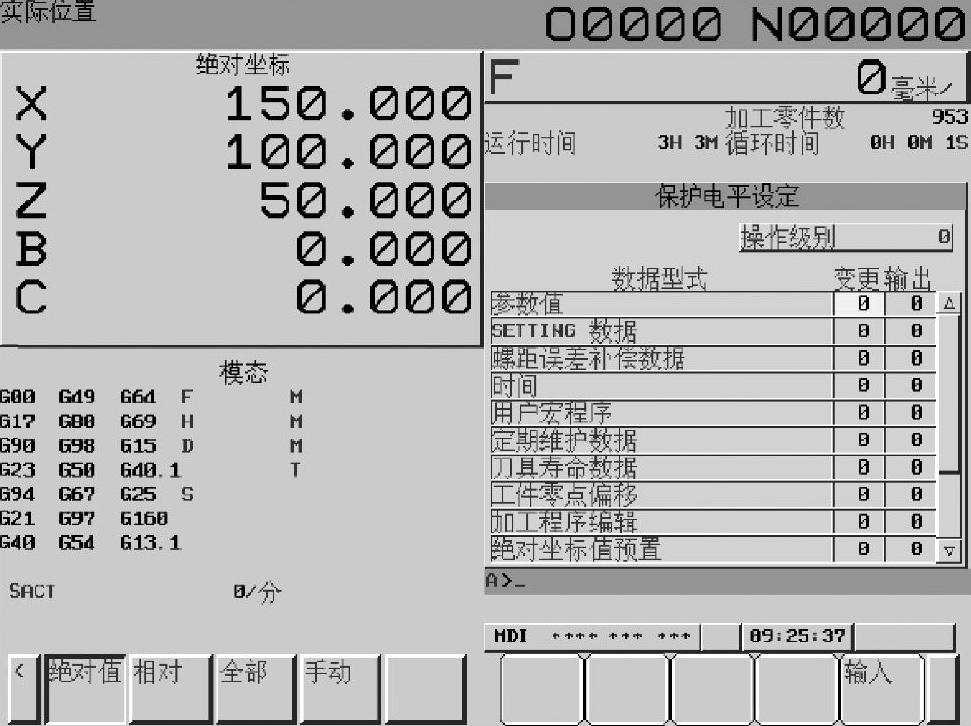

3）按软功能键〖变更保护级别〗（或〖PRT.LV〗），LCD将显示图8.3-13所示的数据保护级设定页面。

4）用MDI面板的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，选择所需要设定保护级的数据项。

5）在“变更”或“输出”栏，用MDI面板输入所选择数据项的保护级，按软功能键〖输入〗，该项数据的修改或外部输出即受相关保护级的密码保护，不能向外部输出的数据，不需要设定“输出”的保护级。

如果数据保护级和密码已被设定，更改保护级需要在输入密码后进行，但不能变更比高保护级数据项的保护级，也不能将数据项的保护级设定得比密码有效的保护级更高。

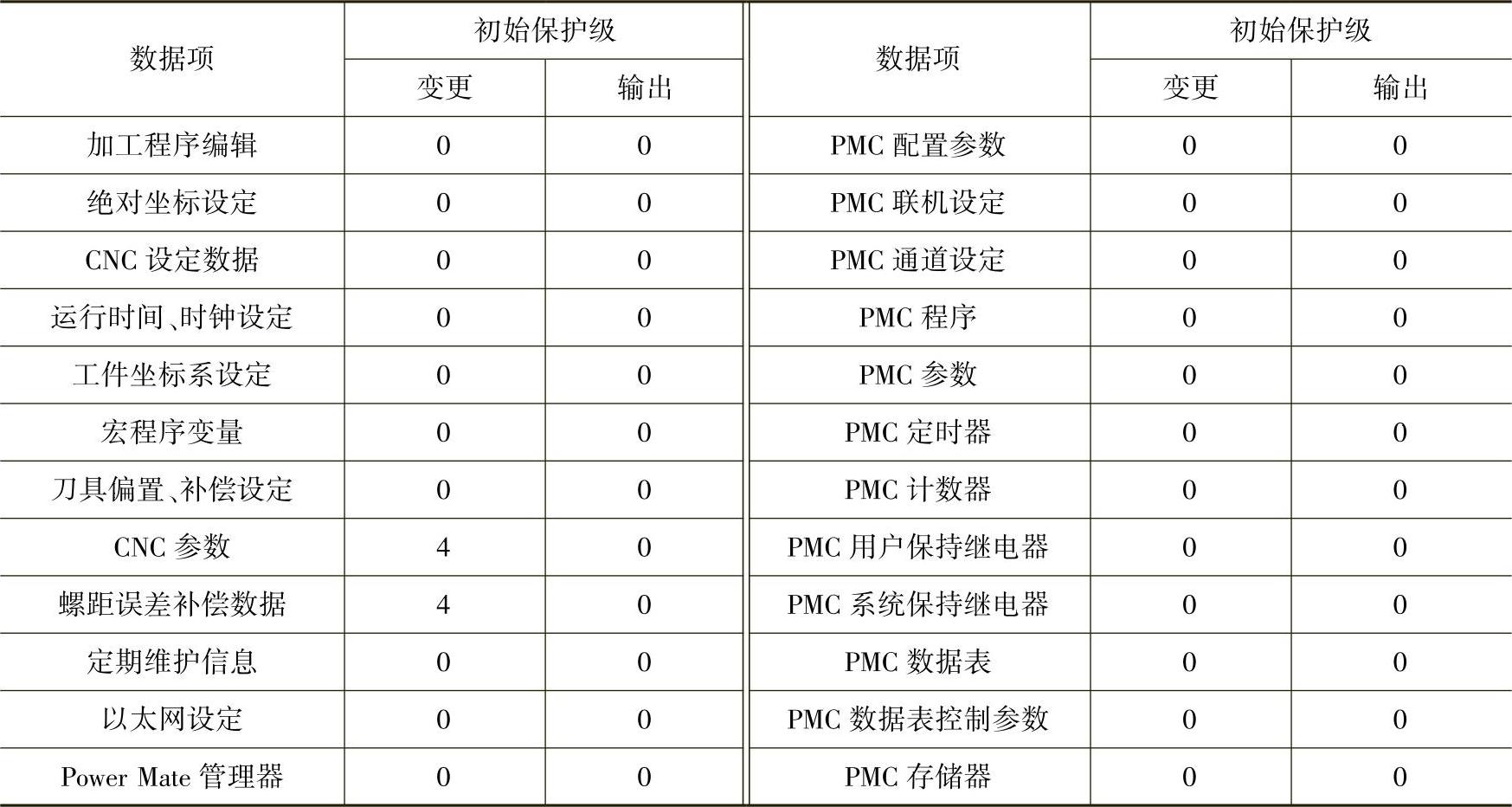

CNC可以设定保护级的数据项及出厂时所设定的初始保护级见表8.3-4。

4.精度等级选择

FS-0iD具有先行控制、AI先行控制、AI轮廓控制等先进的控制功能，可通过插补前加速、S型加速、拐角减速等功能提高加工精度。自动运行时可根据实际需要，通过调整精度等级，来一次性改变插补前加速的加速度、S型加减速时间、拐角自动减速速度等参数。精度等级设定和调整的操作步骤如下：
