欧姆定律：电路中物理量之间的关系及应用
【摘要】：欧姆定律就是用来说明它们三者之间关系的定律。如果已知其中的任何两个物理量，则可以根据欧姆定律求出第三个物理量。欧姆定律的表达式1：已知电路中的电压U和电阻R，可求得电路中的电流I：如图1-14所示，例如，电路中的电压为12V，电阻为6Ω，求电流I。欧姆定律对实际工作有什么意义？3）通过欧姆定律能够更好地理解短路的危害。
我们已经了解了电路中的三个基本要素：电压、电流和电阻。在实际中它们之间又有些关系呢？欧姆定律就是用来说明它们三者之间关系的定律。即当电阻不变时，通过导体中的电流跟导体两端的电压成正比；当导体两端的电压不变时，通过导体中的电流跟导体的电阻成反比。由此得到了电路中的电流与电压、电阻之间的关系。如果已知其中的任何两个物理量，则可以根据欧姆定律求出第三个物理量。
欧姆定律的表达式1：已知电路中的电压U和电阻R，可求得电路中的电流I：

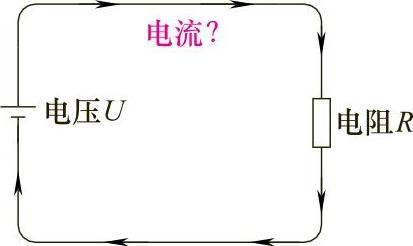

如图1-14所示，例如，电路中的电压为12V，电阻为6Ω，求电流I。
解：
，电路中的电流为2A。
欧姆定律的表达式2：已知电路中的电流I和电阻R，可求得电路中的的电压U：
U=IR
如图1-15所示，例如，电路中的电流为1A，电阻为10Ω，求电路中的电压U。
解：U=IR=1A×10Ω=10V，电路中的电压为10V。
图1-14 求电流
(https://www.chuimin.cn)
图1-15 求电压
欧姆定律的表达式3：已知电路中的电压U和电流I，可求得电路中的电阻R：

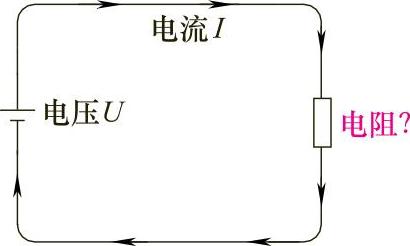

如图1-16所示，例如，电路中的电压为36V，电流为0.5A，求电路中的电阻R。
解：
，电路中的电阻为72Ω。
欧姆定律对实际工作有什么意义？
1）说明了当电阻不变时电压越高电流越大，电压不变时电阻越小电流也越大，通过欧姆定律我们就可以理解“为什么电压越高越危险”、“为什么不能用湿手触摸电器”等安全用电知识。
2）说明了导体两端获得的电压跟它的电阻成正比。要注意，式中的电压与电流之间的数量对应关系与因果关系不能混为一谈，不能说成“导体的电阻一定时，导体两端的电压与通过的电流成正比”。因为电压是形成电流的原因，是电压的高低决定电流大小，而不是电流的大小决定电压的高低。
3）通过欧姆定律能够更好地理解短路的危害。
图1-16 求电阻
