1.章节小结

振荡电路使用的元件可能较多，电路的组成也比一般电路复杂，但振荡电路仍然属于简单原理图电路，在此小节中，以LC压控振荡电路为例，介绍了如何使用导航面板，如何为原理图添加各种说明，其余大多数操作与项目1的内容相同或相似，读者可以针对不同的具体电路进行相关原理图设计。

2.常见问题分析

1）未正确理解和区分网络标号和端口。网络标号（Netlabel）和端口（Port）都不是原理图中的具体元件，但都有自己的电气属性，包含原理图的拓扑信息。其中“Netlabel”是原理图的网络节点选项卡，而“Port”是带有具体输入、输出特性的I/O符号；网络标号可以放在任意导线段附近，而端口必须放到导线的末端。

2）未正确认识和使用导航面板。导航面板在原理图中能够方便的观察元件信息，网络（Net）信息，单击面板中的元件或网络名，可以自动放大观察原理图中相应的区域，便于查找错误或漏洞，它只是一个观察窗口，信息的修改必须回到原理图中才能完成，不能在面板中直接修改任何信息。

3）在原理图中滥用文字说明。原理图中其实极少采用文字标注的方式进行电路说明，除非确有需要。事实上，原理图只是给设计人员使用的编辑平台，和具体的PCB还有很大区别，实物的说明无需添加到原理图文件中。过多使用文字标注，会明显影响原理图的设计区域，也妨碍图样的设计效果。

4）对含有较多元件的电路布局能力弱。振荡电路中较多重复元件，较多电路细节，如果用到40个以上元件，应在设计前思考各元件的适当距离，否则设计途中再去修改更加费时费力，如果用到60个以上元件，一方面可以进行原理图区域划分设计（即按电路功能和元件数量事先统筹规划原理图编辑区），另一方面可以考虑采用集成元件或自制元件库来替代部分独立元件。事实上，设计无线高频的实用电路大多采用集成电路形式，因为集成电路可以最大限度地减少元件之间，导线之间的相互干扰；而全部采用独立元件的振荡电路在实际应用中较为少见。(https://www.chuimin.cn)

5）没有正确区分“Place”→“Drawing Tools”→“Line”与“Place”→“Line”的区别。这两个命令的执行效果都是在原理图中画出一段线条。不同的是，“Place”→“Drawing Tools”→“Line”画出的线条属于特殊标注类，没有任何电气属性，也不属于任何元件和网络，而“Place”→“Line”画出的线条就是导线，具有电气属性且属于特定网络，如图2-41所示。

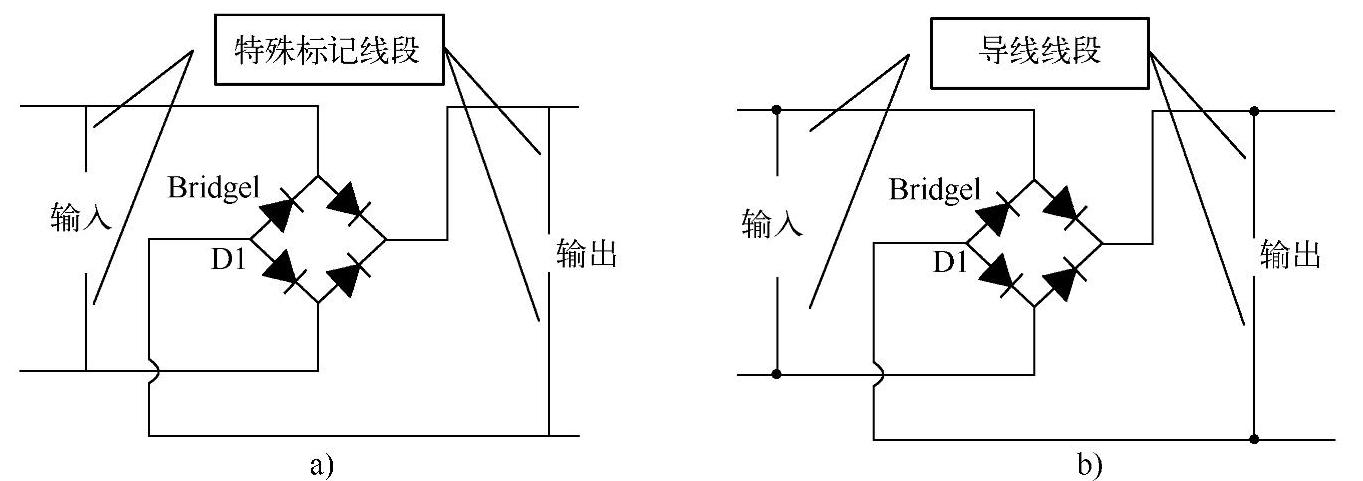

图2-41 Drawing Tools-Line与普通导线对比图

a）使用特殊标记线段的图例 b）使用导线线段的图例

可以看到，图2-41a中，用于标记的线段与原有导线相交时没有表征连接的黑点，而图2-41b使用了普通导线，与其他导线相交处有显眼的黑点。

6）在自制元件的过程中，没有合理设置“Port”造成编译错误。由于原理图中元件的引脚线具有电气属性，“Port”的属性必须与之匹配。例如如果是输入引脚，则“Port”也该是“Input”属性，否则会报告引脚与Port的I/O特性不相符合的错误。
