添加几何关系的方法的分析介绍

2023-06-23 理论教育版权反馈

【摘要】：利用“添加几何关系”工具可以在草图实体之间或草图实体与基准面、基准轴、边线或顶点之间生成几何关系。使用“选择”按钮在草图上选择要添加几何关系的实体。此时,所选实体会在“添加几何关系”属性管理器中的“所选实体”列表框中显示,如图2-20所示。如果要删除已添加的几何关系,在“现有几何关系”列表框中右击该几何关系,再在弹出的快捷菜单中选择“删除”命令即可。

几何关系为草图实体之间或草图实体与基准面、基准轴、边线或顶点之间的几何约束。

利用“添加几何关系”工具 pagenumber_ebook=48,pagenumber_book=42 可以在草图实体之间或草图实体与基准面、基准轴、边线或顶点之间生成几何关系。

1)执行“添加几何关系”命令

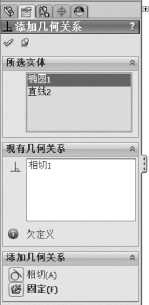

单击“尺寸/几何关系”工具栏上的“添加几何关系”按钮 pagenumber_ebook=48,pagenumber_book=42 ,或选择菜单栏“工具”→“几何关系”→“添加”命令。使用“选择”按钮在草图上选择要添加几何关系的实体。此时,所选实体会在“添加几何关系”属性管理器中的“所选实体”列表框中显示,如图2-20所示。如果要移除一个实体,则在“所选实体”列表框中右击该项目,在弹出的快捷菜单中选择“消除选项”命令即可。
