碟式聚光器的设计及应用研究
【摘要】：目前研究和应用较多的碟式聚光器主要有玻璃小镜面式、多镜面张膜式、单镜面张膜式等。图6-4 多镜面张膜式聚光器3.单镜面张膜式如图6-5所示，单镜面张膜式聚光器只有一个抛物面反射镜。图6-5 单镜面张膜式聚光器由于单镜面和多镜面张膜式反射镜一旦成形后极易保持较高的准确度，以及施工难度低于玻璃小镜面式聚光器，因此得到了较多的关注。
聚光器是将来自太阳的平行光聚焦，以实现从低品位能到高品位能的转化。目前研究和应用较多的碟式聚光器主要有玻璃小镜面式、多镜面张膜式、单镜面张膜式等。
1.玻璃小镜面式
这种聚光器将大量的小型曲面镜逐一拼接起来，固定于旋转抛物面结构的支架上，组成一个大型的旋转抛物面反射镜。如图6-3所示，美国麦道（McDonnell Douglas）公司开发的碟式聚光器即是采用这种形式，该聚光器总面积为87.7m2，由82块小的曲面反射镜拼合而成，输出功率为90kW，几何聚光比为2793，聚光效率可达88%左右。这类聚光器由于采用大量小尺寸曲面反射镜作为反射单元，可以达到很高的准确度，而且可以实现较大的聚光比，从而提高了聚光器的光学效率。

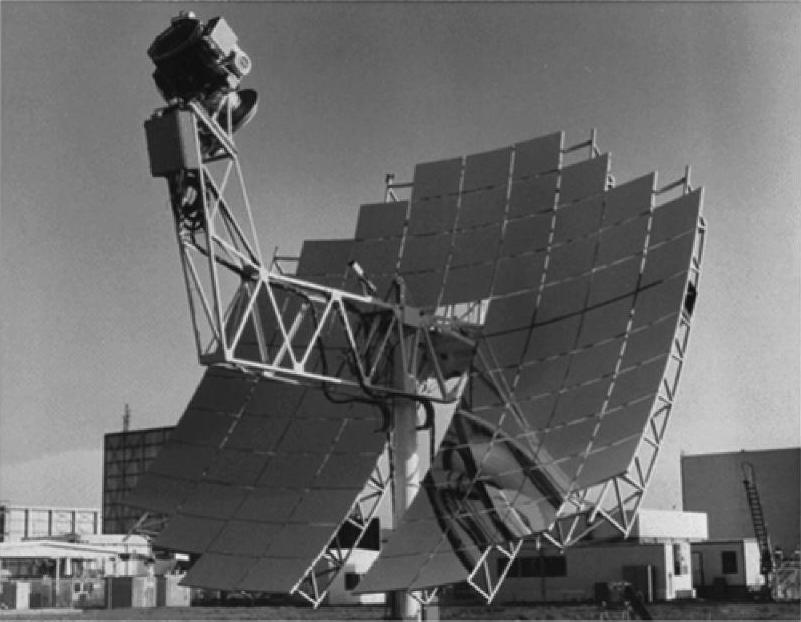

图6-3 麦道公司开发的玻璃小镜面式聚光器
2.多镜面张膜式
这种聚光器的聚光单元为圆形张膜旋转抛物面反射镜，将这些圆形反射镜以阵列的形式布置在支架上，并且使其焦点皆落于一点，从而实现高倍聚光。图6-4中的多镜面张膜式聚光器是由12个直径为3m的张膜反射镜组合而成的阵列，其反射镜面积为85m2，可提供70kW的功率用于热机运转发电。
(https://www.chuimin.cn)
图6-4 多镜面张膜式聚光器
3.单镜面张膜式
如图6-5所示，单镜面张膜式聚光器只有一个抛物面反射镜。它采用两片厚度不足1mm的不锈钢膜，周围分别焊接在宽度约1.2m的圆环的两个端面。然后通过液压气动载荷将其中的一片压制成抛物面形状，两层不锈钢膜之间抽成真空，以保持不锈钢膜的形状及相对位置。由于是塑性变形，所以很小的真空度即可达到保持形状的要求。
图6-5 单镜面张膜式聚光器
由于单镜面和多镜面张膜式反射镜一旦成形后极易保持较高的准确度，以及施工难度低于玻璃小镜面式聚光器，因此得到了较多的关注。
