碟式太阳能热发电系统的优化方案
【摘要】：碟式太阳能热发电系统的主要特征是采用盘状抛物面镜聚光集热器，其结构从外形上看类似于大型抛物面雷达特性。图6-1 碟式太阳能热发电系统结构示意图图6-2为一个典型的碟式太阳能热发电系统示意图，它利用双轴跟踪的碟式聚光器将太阳能聚集到吸热器上，将来自回热器的高压空气加热到850℃，然后进入燃气轮机做功，该回热循环燃气轮机的压比约为2.5，当太阳能供应不足时，利用燃料进入燃烧室补燃，该系统的太阳能净发电效率高达30%。
碟式系统也称为盘式系统。碟式太阳能热发电系统的主要特征是采用盘状抛物面镜聚光集热器，其结构从外形上看类似于大型抛物面雷达特性。碟式系统主要由聚光器、接收器、跟踪控制系统等几个重要部分构成。系统借助于双轴跟踪，利用旋转抛物面反射镜，将入射的太阳辐射进行点聚集，其聚光比可以高达数百或数千倍，因而可以产生非常高的温度，聚光点的温度一般为500～1000℃。碟式太阳能热发电系统的原理如图6-1所示，图中箭头表示能量走向。

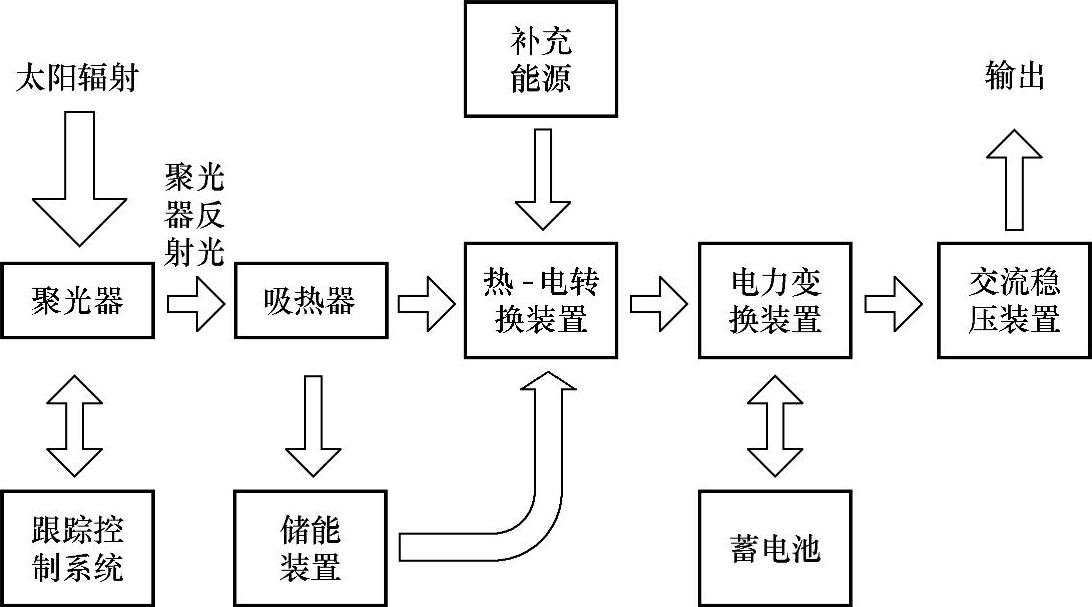

图6-1 碟式太阳能热发电系统结构示意图
图6-2为一个典型的碟式太阳能热发电系统示意图，它利用双轴跟踪的碟式聚光器将太阳能聚集到吸热器上，将来自回热器的高压空气加热到850℃，然后进入燃气轮机做功，该回热循环燃气轮机的压比约为2.5，当太阳能供应不足时，利用燃料进入燃烧室补燃，该系统的太阳能净发电效率高达30%。目前，这类系统单元容量多为30～50kW，相对较小，而太阳能发电最高效率可达29%，在同类发电方式中为最高。这种系统可以独立运行，它主要应用于分布式能源系统，组成分散的动力系统，也可以将多个系统组合，向电网供电。其也可作为无电偏远地区的小型电源，一般功率为10～25kW，聚光镜直径约10～25m；也可用于较大的用电户，把数台至数十台装置并联起来，组成小型太阳能热发电站。(https://www.chuimin.cn)
图6-2 典型碟式发电系统
