大气透明度的影响及修正方案
【摘要】：图2-2 大气层对太阳辐射的影响实际上，大气透明度Pm本身也与大气质量有明显的关系，它随着m值的增大而增加。为此，可将大气透明度Pm修正到某一个设定的大气质量。经过繁琐的公式推导及计算，可以得到不同大气透明度和太阳高度角情况下水平面上的太阳总辐照度，此处Pm修正到m=2的大气透明度P2，如表2-5所示。
太阳辐射进入地球大气层之后，将被空气中的各种成分（如臭氧、二氧化碳、水蒸气、灰尘等）所吸收、反射和散射，这使得到达地球表面的太阳辐射受到显著的影响。可见，到达地球表面上的太阳总辐射由直接辐射和散射辐射两部分组成。
在地球大气层上界的太阳辐射都是直射辐射。当它穿过大气层时，部分受到大气空气分子、水蒸气和灰尘颗粒的散射，使到达地球表面的直射辐射显著减小；同时，太阳辐射中某些波长的辐射被大气所吸收，其中主要是大气中的H2O对近红外区辐射的吸收，O3对紫外区辐射的吸收，此外还有CO2、NO2、CO、O2、CH4和N2等对辐射的吸收。因此，到达地面的直射辐射和散射辐射，必定小于大气层上界的太阳辐射。太阳辐射的衰减程度不仅跟大气质量有关，而且还跟大气透明度有关，如图2-2所示。

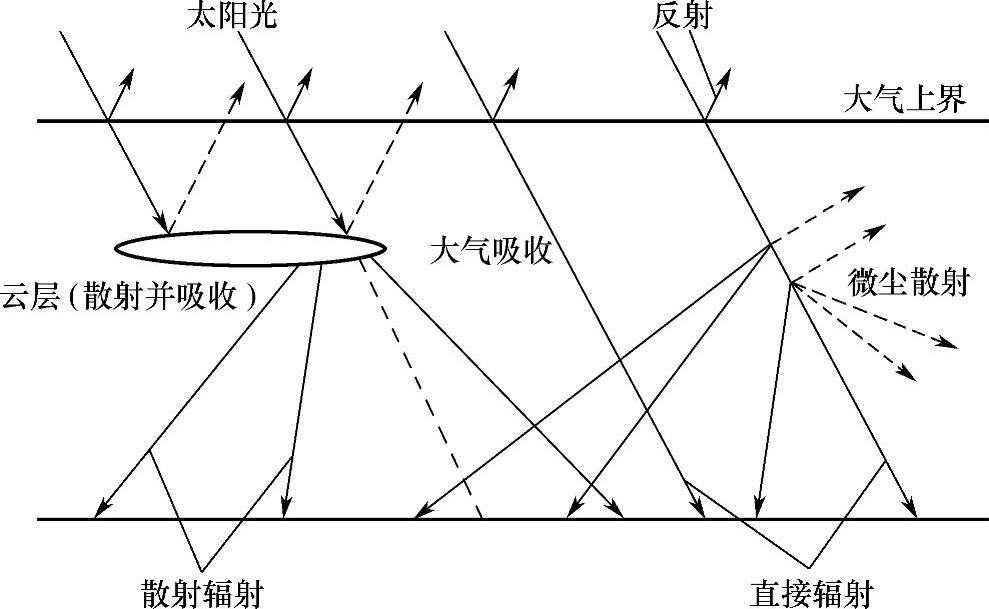

图2-2 大气层对太阳辐射的影响
实际上，大气透明度Pm本身也与大气质量有明显的关系，它随着m值的增大而增加。因而，为了比较不同大气质量情况下所获得的大气透明度值，就必须首先消除大气透明度与大气质量之间的依赖关系。为此，可将大气透明度Pm修正到某一个设定的大气质量。例如，Pm修正到m=2的大气透明度P2，或者修正到m=1的大气透明度P1。(https://www.chuimin.cn)
经过繁琐的公式推导及计算，可以得到不同大气透明度和太阳高度角情况下水平面上的太阳总辐照度，此处Pm修正到m=2的大气透明度P2，如表2-5所示。
表2-5 不同大气透明度和太阳高度角情况下水平面上的太阳总辐照度 （单位：W/m2）
