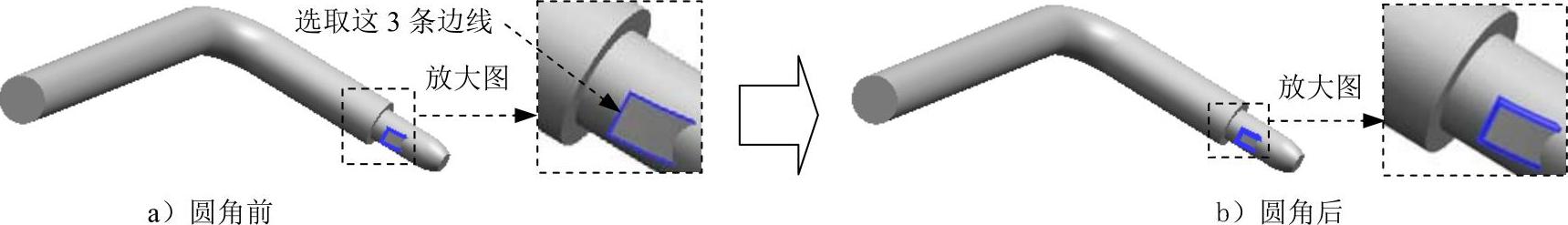

【摘要】：零件实体模型及相应的模型树如图17.5.1所示。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图17.5.2所示的草图1；单击按钮，退出草图环境。在绘图区选取图17.5.3所示的基准平面为草图平面，绘制图17.5.4所示的草图2。Step3.添加图17.5.3所示的基准平面。图17.5.8 拉伸特征图17.5.8 拉伸特征图17.5.9 截面草图图17.5.9 截面草图Step8.添加图17.5.10b所示的边倒圆特征。

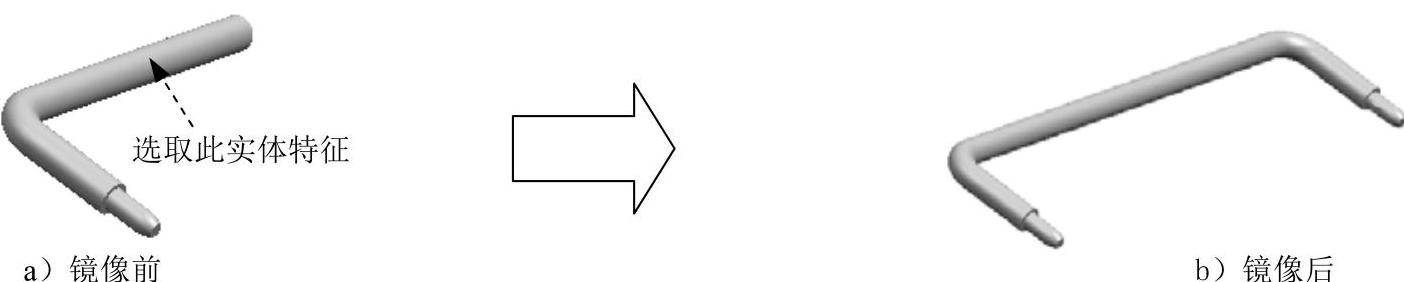

零件实体模型及相应的模型树如图17.5.1所示。

图17.5.1 零件模型及模型树

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称rack_down，单击按钮，进入建模环境。

Step2.添加图17.5.2所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图17.5.2所示的草图1；单击按钮，退出草图环境。

Step3.添加图17.5.3所示的基准平面。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在区域的下拉列表框中选择选项，在区域激活，在绘图区选取图17.5.2所示的草图1的端点，在区域的下拉列表中选择选项；单击按钮，完成基准平面的添加。

Step4.添加图17.5.4所示的草图2。在绘图区选取图17.5.3所示的基准平面为草图平面，绘制图17.5.4所示的草图2。

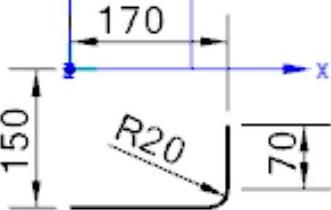

图17.5.2 草图1

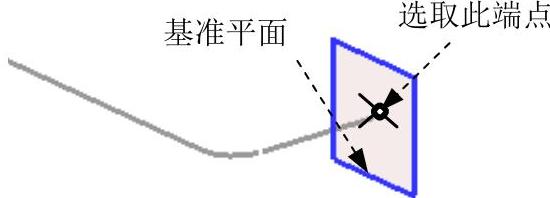

图17.5.3 基准平面

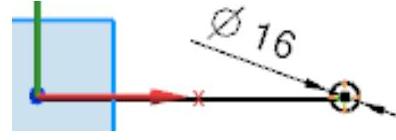

图17.5.4 草图2

说明：图17.5.4所示的草图2中，此圆的圆心与图17.5.2所示的草图1的端点重合。

Step5.添加图17.5.5所示的零件特征——扫掠。选择下拉菜单命令，系统弹出“沿引导线扫掠”对话框；在区域单击按钮，在绘图区中选取草图2为扫掠的截面曲线串；在区域单击按钮，在绘图区中选取草图1为扫掠的引导线串；采用系统默认的扫掠偏值，单击“沿引导线扫掠”对话框中的按钮。

Step6.添加图17.5.6所示的零件特征——旋转。选择命令（或单击按钮），系统弹出“旋转”对话框；单击区域中的按钮，系统弹出“创建草图”对话框，在绘图区选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图17.5.7所示的截面草图，单击按钮，退出草图环境；在绘图区中选取图17.5.7所示的直线为旋转轴；在“旋转”对话框区域的下拉列表框中选择选项，并在文本框中输入值0；在下拉列表框中选择选项，并在文本框中输入值360；在区域中选择选项，采用系统默认的求差对象；单击按钮，完成旋转特征的添加。

图17.5.5 扫掠特征

图17.5.6 旋转特征

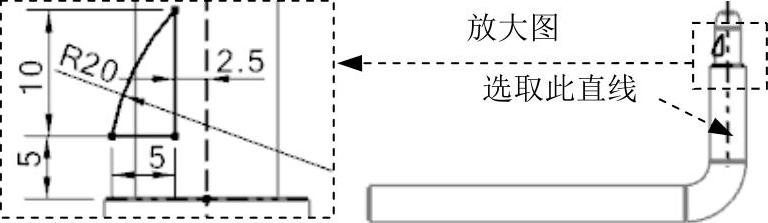

图17.5.7 截面草图

说明：图17.5.7所示的直线为参考线。

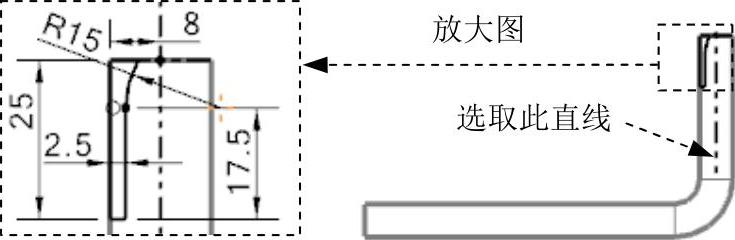

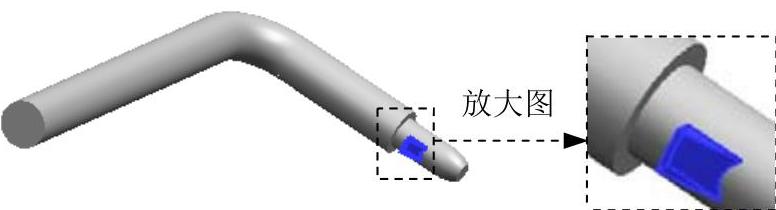

Step7.添加图17.5.8所示的零件特征——拉伸。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图17.5.9所示的截面草图，单击按钮，退出草图环境；在“拉伸”对话框的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值2.5；在区域中选择选项；单击“拉伸”对话框中的按钮，完成拉伸特征的添加。
