【例7-2】将“D：\A3-title”块添加到“A3样板.dwt”文件的布局中。操作如下：

（1）打开“A3样板.dwt”文件。

（2）单击【布局1】标签，切换到图纸空间，如图7-9所示。

该图纸空间的白底表示一张A4幅面的纸；虚线框表示当前打印机的可打印区域；内部的矩形框为“视口”框，如果模型空间有图形，只能透过这个视口显示在图纸空间。下面要对此布局进行调整：调整为A3幅面，可打印区域扩展至整张图纸，扩大观察图形用的“视口”。

1）页面设置。

a）鼠标右击【布局1】标签→【页面设置管理器】，弹出【页面设置管理器】对话框，如图7-10所示。

pagenumber_ebook=164,pagenumber_book=156

图7-9　【布局1】图纸空间

pagenumber_ebook=164,pagenumber_book=156

图7-10　【页面设置管理器】对话框

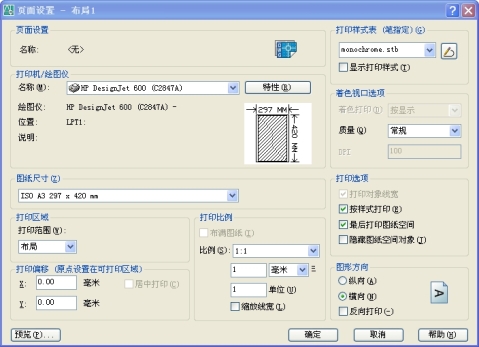

b）确认选择【布局1】，然后单击【修改】按钮，打开【页面设置】对话框，如图7-11所示。

pagenumber_ebook=164,pagenumber_book=156

图7-11　【页面设置】对话框

c）在【图纸尺寸】下拉列表框选择“ISO 297×420mm”。确认【图形方向】为【横向】。

d）单击打印机名称后面的【特性】按钮。弹出【绘图仪配置编辑器】对话框，如图7-12所示。

pagenumber_ebook=165,pagenumber_book=157

图7-12　【打印机配置编辑器】对话框

在【绘图仪配置编辑器】对话框中可以对打印机的介质、特性、图纸尺寸、标准图纸的可打印区域等进行配置。

● 自定义特性：与在Windows操作系统下设置打印机属性的方式基本相同，可配置打印机的默认纸张尺寸、纸张类型、颜色、是否预览打印效果等。

● 自定义图纸尺寸：能使用户自定义一些非标准图幅的图纸尺寸。

● 修改标准图纸尺寸（可打印区域）：为了打印出标准图纸的外框线，必须把标准图纸的可打印区域设置为和图幅大小相当。即把图纸的非打印边的区域都设置为0。这一点在一些其他应用软件中很难做到。

e）单击【修改标准图纸尺寸（可打印区域）】项，在对话框的中部出现【修改标准图纸尺寸】选择区，拖动垂直滚动条找到需修改的标准图纸名称，这里选择“ISO 297×420mm”。

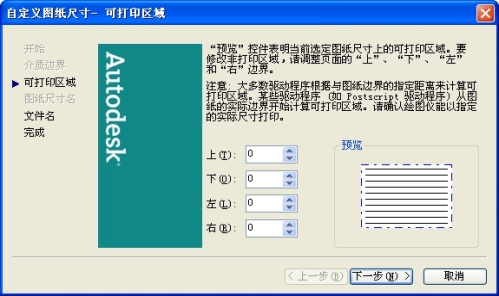

f）单击【修改】按钮，弹出【自定义图纸尺寸－可打印区域】页，把上、下、左、右文本框中的边界值都改为0，如图7-13所示。

pagenumber_ebook=165,pagenumber_book=157

图7-13　【自定义图纸尺寸－可打印区域】页

g）单击【下一步】按钮，弹出【自定义图纸尺寸－文件名】页。接受默认的PMP文件名，直接单击【下一步】按钮，弹出【自定义图纸尺寸－完成】页。

h）单击【完成】按钮，返回【绘图仪配置编辑器】对话框。

i）单击【确定】按钮，弹出【修改打印机配置文件】对话框，如图7-14所示。

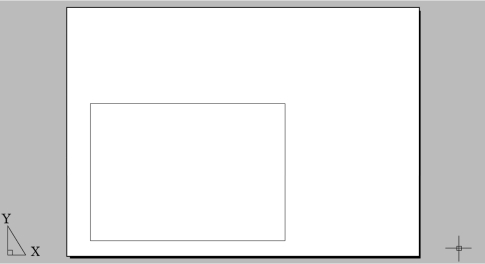

j）单击【确定】按钮，返回【页面设置】对话框。单击【确定】按钮，返回【页面设置管理器】对话框。单击【关闭】按钮，此时的【布局1】如图7-15所示。

pagenumber_ebook=166,pagenumber_book=158

图7-14　【修改打印机配置文件】对话框

pagenumber_ebook=166,pagenumber_book=158

图7-15　页面设置后的【布局1】

2）在布局1中插入标题栏与图框。

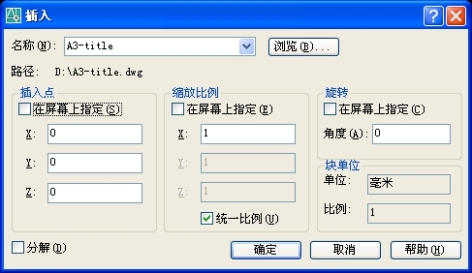

a）启动INSERT命令，按图7-16所示，插入【例7-1】中创建的“A3-title”图块，比例取【统一比例】为1，插入点为（0，0）。

pagenumber_ebook=166,pagenumber_book=158

图7-16　插入“A3-title”块及其参数设置

b）单击【确定】按钮，弹出【编辑属性】对话框，如图7-17所示。

pagenumber_ebook=167,pagenumber_book=159

图7-17　【编辑属性】对话框

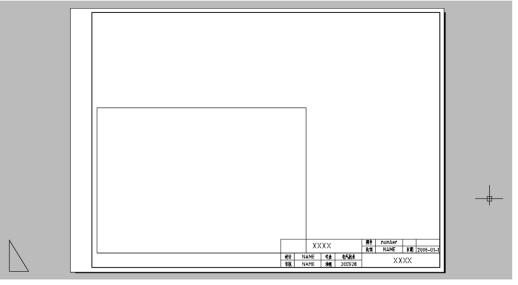

c）修改属性值后，单击【确定】按钮，此时的【布局1】如图7-18所示。

pagenumber_ebook=167,pagenumber_book=159

图7-18　插入标题栏及图框块后的【布局1】

3）重新设置视口。

a）将“视口”层置为当前层。

b）删除原来的视口矩形。

c）调出【视口】工具栏，单击多边形视口按钮 pagenumber_ebook=167,pagenumber_book=159 ，利用对象捕捉沿图框和标题栏联合组成的内边界确定新的视口边界。

d）鼠标右键单击【布局1】标签→【重命名】，将【布局1】改为【A3-title】。

e）切换回【模型】空间。

4）保存样板文件。

说明：

（1）以后各章的实例，没有特别说明都以“A3样板.dwt”样板文件开始。

（2）读者可参照以上操作，创建A4、A2、A1等标准图纸幅面的布局。

（3）如果用户需要使用普通打印机用标准的A4或A3单页纸打印图纸，则调整可打印区域的操作没有什么意义，因为这样的打印机很难实现无边距打印，因此向布局内插入相应图幅的图框及标题栏时，只能将其缩小一些，使其尽可能大地在虚线表示的可打印区域内部为宜。

（4）为了不打印视口边框，可以将“视口”层冻结或在图形特性管理器窗口中将该层设置为不打印。
