【摘要】：AutoCAD的工作空间是由分组组织的菜单、工具栏、选项板和功能区控制面板组成的集合，能够使用户在专门的、面向任务的绘图环境中工作。AutoCAD 2016默认提供了3个工作空间：“草图与注释”工作空间、“三维基础”工作空间和“三维建模”工作空间。

AutoCAD的工作空间是由分组组织的菜单、工具栏、选项板和功能区控制面板组成的集合，能够使用户在专门的、面向任务的绘图环境中工作。使用工作空间时，只会显示与任务相关的菜单、工具栏、功能区工具和选项板等。例如，在创建三维模型时，可以使用“三维建模”工作空间，其中仅包含与三维建模相关的功能区工具等，而三维建模不常需要的界面项、工具会被隐藏，从而使用户更方便地进行三维建模操作。此外，工作空间还可以显示用于特定任务的特殊选项板。

AutoCAD 2016默认提供了3个工作空间：“草图与注释”工作空间、“三维基础”工作空间和“三维建模”工作空间。用户也可以自定义工作空间。要切换当前工作空间，从“快速访问”工具栏的“工作空间”下拉列表框中选择所需要的一个工作空间名称即可，如图1-1所示。要设置工作空间，则可以在“快速访问”工具栏的“工作空间”下拉列表中选择“工作空间设置”选项，系统弹出图1-2所示的“工作空间设置”对话框，接着利用该对话框设置默认工作空间及其菜单显示和顺序，以及切换工作空间时是否自动保存工作空间修改。

图1-1 “快速访问”工具栏的“工作空间”下拉列表框

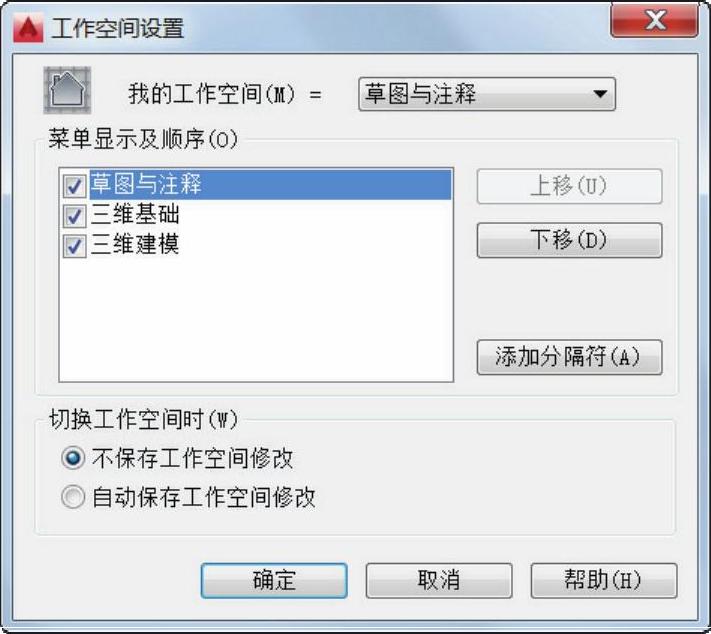

图1-2 “工作空间设置”对话框

要绘制二维草图，可以选用“草图与注释”工作空间；要进行三维模型设计，可以选用“三维建模”工作空间或“三维基础”工作空间，其中，“三维建模”工作空间的界面将提供较为完整的三维建模工具。
