【摘要】：BKSF-□2A系列微电脑控制柜与BKSF-□2系列低压水轮发电机控制柜不同之处在于由STK-W-3型微电脑控制器代替BKQ准同期并网器，其它部分完全一样。表1-29BKSF-□2A 系列微电脑控制柜规格一边调整励磁电流使功率因数满足要求，一边按增负荷按钮，逐渐增大机组动力至额定值。

BKSF-□2A系列微电脑控制柜与BKSF-□2系列低压水轮发电机控制柜不同之处在于由STK-W-3型微电脑控制器代替BKQ准同期并网器，其它部分完全一样。由于采用微电脑控制器，因此其保护功能（如过速保护等）及其它功能（见STK-W-3型微电脑控制器说明）更趋完善，性能更为良好。该控制柜也是当前小水电应用最多的一种类型。

该控制柜规格见表1-29。

表1-28　BKSF-□2系列控制柜电气元件表

pagenumber_ebook=90,pagenumber_book=79

该控制器的主要操作项目使用如下：

1.自动并网操作

（1）刀开关和断路器置于断开位置，将电压换相开关置于最右面（即电网）一档，检查电网电压和频率情况，再将换相开关置于最左面（即机端）一档。

（2）将微电脑控制器的电源开关置于断开位置，功能设定先置于常态，运行方式置于并网1或并网2。

（3）按电网电源投入按钮，电网电源指示灯亮，电网操作电源投入。再按动增负荷按钮，电动开启水轮机调速器至空载开度，待发电机电压高于320V，频率高于45Hz，再开启控制器电源开关，数码管应该显示频率差，第四位闪烁。

（4）微电脑以电网频率作为跟踪比较基准，自动调整机组频率与电网频率相等（由于功能设定未拨到同期，微电脑不发合闸信号）。

（5）调整励磁电流，切换电压转换开关，使机端电压与电网电压相等。

（6）合上刀开关，按储能按钮，使断路器处在储能位置。

（7）把功能设定从常态拨往同期，数码管显示频率差，显示闪烁。微电脑发出开大或关小信号，自动调整机组转速与电网频率相等。当频率差小于0.25Hz、相角差小于20°时，微电脑发出合闸信号，数码管显示“H”，断路器合闸，机组与电网准同期并列。

（8）调整励磁，使功率因数滞后。

（9）把功能设定从同期拨往常态，数码管显示发电机频率，微电脑会输出5个点动开大信号，使机组带上约20%～30%负荷。

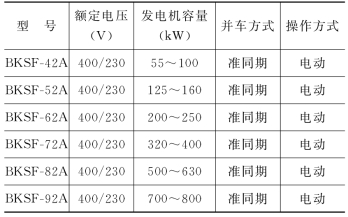

表1-29　BKSF-□2A 系列微电脑控制柜规格

pagenumber_ebook=90,pagenumber_book=79 (https://www.chuimin.cn)

（10）一边调整励磁电流使功率因数满足要求，一边按增负荷按钮，逐渐增大机组动力至额定值。

（11）机组并上电网带上额定负荷后，如果要按水位方式运行，可将功能设定拨往水位，否则仍置于常态。

2.小网不调频机组使用

（1）开机之前运行方式置于并网3。

（2）机组并网后，如果要按水位方式运行，可将功能设定拨往水位，否则仍置于常态。

3.小网调频机组使用

（1）开机之前运行方式置于并网3。

（2）机组并网后，按增负荷按钮，带上负荷，调整励磁电流使功率因数符合要求。

（3）把运行方式从并网3拨往调频。

（4）为了使小电网的频率波动更小，可以由多台机组共同承担调频，运行方式分别选择调频1，调频2或调频3。调频1反应较灵敏，调频2次之，调频3相对不灵敏。

（5）如果功能设定选择水位，当前池水位低于下限时，微电脑不输出开大信号。

4.单机运行电站使用

（1）控制器电源开关先置于断开，运行方式置于调频3或调频2，功能设定选择常态或水位。

（2）启动机组，向外送电，把电压和频率调整到额定值。

（3）开启控制器电源开关，数码管显示发电机频率，机组自动调频。

（4）如果功能设定拨往水位，当水位低于下限时，微电脑不输出开大信号。
