镍基高温合金的热强性好、变形阻力大,扩散连接时要实现可靠的物理接触,必须提高连接温度或增大连接压力。特别是镍基高温合金表面含有Ti和Al的氧化膜,而且Ni在高温下也容易生成NiO,这些氧化膜性能都比较稳定,增加了扩散连接的难度。......
2023-06-26
实验中,将70Pb30Sn合金与30Pb70Sn合金组成的体扩散偶在150℃下退火5周。图4.7所示为退火前后该扩散偶界面的SEM照片。图4.8为退火前后由电子显微探针测得的垂直于体扩散偶界面方向上的成分分布。若假设互扩散系数为1×10-8 cm2/s,那么可推测退火5周后,扩散偶界面处可检测到5μm宽的互扩散区,然而,实验结果则显示界面处实际检测到的互扩散区宽度远小于5μm,几乎没有发生互扩散。

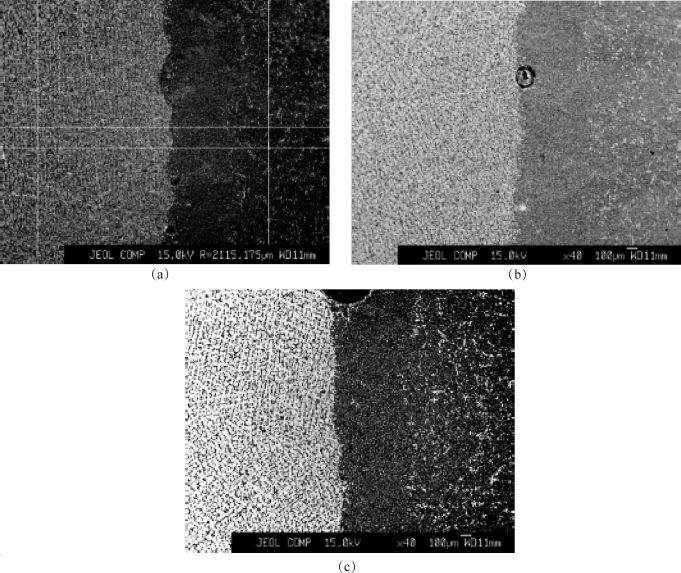

图4.7 退火前后体扩散偶界面处的SEM照片
(a)老化前;(b)老化1周后;(c)老化5周后

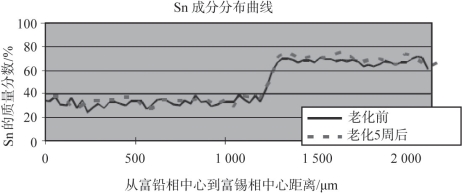

图4.8 退火前后由电子显微探针测得的垂直于扩散偶界面方向上的成分分布
此外,在实验中,由5Sn95Pb高铅合金与63Sn37Pb共晶合金构成的复合焊料接头在150℃、常压条件下老化数天后,也没有发现任何互扩散现象或组分混合的现象。图4.9所示为复合焊料接头在老化前后的横截面SEM照片,从图中并没有探测到实质性的互扩散区[3]。

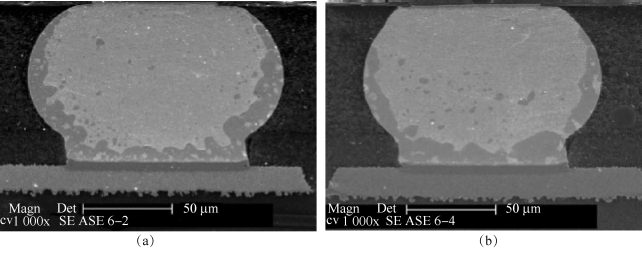

图4.9 5Sn95Pb和共晶SnPb复合焊料接头在老化前后的横截面SEM照片
(a)老化前;(b)老化后
上述结果并不令人意外。这些实验均在恒温、恒压条件下完成,当吉布斯自由能趋于最小时,两个相具有相等的化学势,因而不存在使其均质化的驱动力。只有对扩散偶施加一电流或一温度梯度时,互扩散才会发生,并导致两个相的体积分数发生改变。
有关电子软钎焊连接技术 材料、性能及可靠性的文章
镍基高温合金的热强性好、变形阻力大,扩散连接时要实现可靠的物理接触,必须提高连接温度或增大连接压力。特别是镍基高温合金表面含有Ti和Al的氧化膜,而且Ni在高温下也容易生成NiO,这些氧化膜性能都比较稳定,增加了扩散连接的难度。......
2023-06-26
由于Cu基钎料和Ni基钎料容易和Ti发生反应形成金属间化合物,一般不作中间层或钎料使用。图2-3-23 超塑性成形扩散连接接头质量与压力及时间的关系图2-3-24 钛合金的晶粒度对连接时间和压力的影响2.Ti3Al金属间化合物的扩散连接Ti3Al具有良好的高温性能,与镍基高温合金相比可减轻重量40%。因此,在进行Ti3Al的扩散连接时,应尽量降低Ra值。Ti3Al合金的超塑成形扩散连接温度范围通常在1273K左右,所需的连接时间根据连接温度而定。......
2023-06-26
不论何种加热类型的扩散连接设备,均由以下全部或其中的几部分组成。电阻加热真空扩散连接设备采用辐射加热的方法进行连接,加热体可选用钨、钼或石墨材料。扩散连接设备一般采用液压或机械加压系统,在自动控制压力的扩散连接设备上,一般装有压力传感器,以此实现对压力的测量和控制。......
2023-06-26
尽管各种铜及铜合金的熔炼工艺不尽相同,但都应当遵循如下所示的一般原则:1)准备好炉料和熔剂。对熔炼炉进行检查、修补和清理,坩埚预热到一定温度方可加料,熔炼工具刷涂料烘干后再使用。铜合金熔体氧化和吸气严重,最好是在中性或微氧化性的炉气中熔炼,在炉内停留时间要短,达到出炉温度后尽快浇注。出炉前要分析化学成分、检查合金的含气量,出炉后进行弯曲试验和断口试验。熔炼过不同合金的小坩埚要分开,不能混用。......
2023-06-22
Al2O3短纤维增强6063铝基复合材料固相扩散连接时,表面应进行电解处理,使增强相纤维凸出基体表面,在连接过程中使纤维插入另一侧母材中,可显著提高接头强度。采用透射电镜对比分析铝基复合材料母材以及扩散连接接头区域基体与增强相的界面状态时可知,基体与增强相的界面出现微量界面反应物,但未明显改变增强相形貌。用TiSi2作中间层扩散连接C/C复合材料时,接头中出现了液相,具有固相扩散和液相扩散连接的特点。......
2023-06-26
图2-17固溶体晶格畸变示意图2.2.2.2金属化合物合金组元间相互作用,除可形成固溶体外,当超过固溶体的固溶度极限时,还可形成金属化合物,又称为中间相。金属化合物的晶体结构及性能均不同于任一组元,一般可以用分子式来大致表示其组成。......
2023-06-24
金箔上共晶锡铅焊料帽在200℃的润湿反应中,润湿角不稳定,且随时间推移而逐渐减小,但这与在钯表面上的润湿角现象不同。图7.15200℃下共晶锡铅焊料帽在金箔上的SEM横截面照片5 s;60 s我们还可以提出这样一个问题:金在熔融共晶锡铅焊料中的高溶解度是如何影响金属间化合物的形成过程的。......
2023-06-20
相关推荐
