下面以图5.5.1中的模型为例，说明扫描类型的剖面圆顶的一般创建过程。

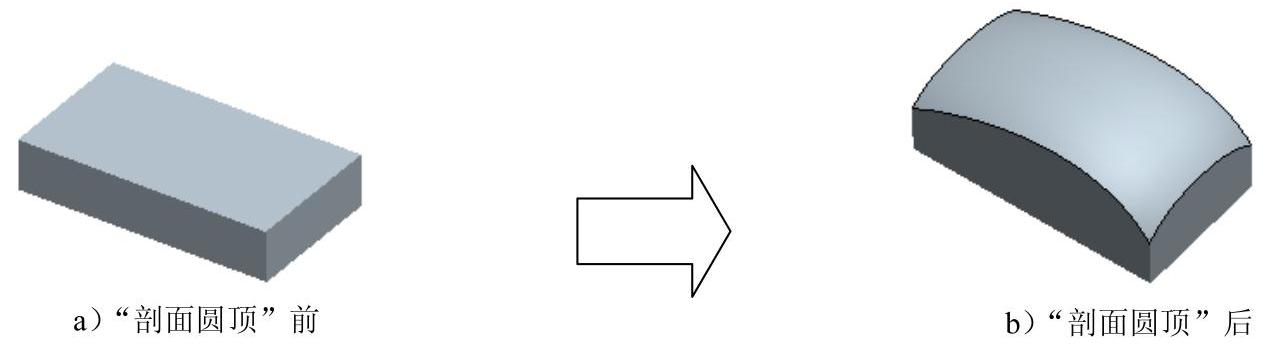

图5.5.1 扫描类型的剖面圆顶

Step1.将工作目录设置至D：\proewf5.2\work\ch05.05，打开文件sweep_dome.prt。

Step2.选择下拉菜单命令。

Step3.系统弹出图5.5.2所示的菜单，选择默认的命令。

Step4.在系统的提示下，选取图5.5.3所示的模型表面1。

Step5.创建圆顶的“轮廓”——曲线1。圆顶的“轮廓”其实就是扫描的轨迹。

（1）在系统的提示下，选择图5.5.3所示的模型表面2为草绘平面，然后在菜单管理器中选择命令。

（2）接受默认参照，再选取图5.5.4所示的三个平面为草绘参照。

（3）用“样条曲线”命令绘制曲线1（如图5.5.4所示），然后单击按钮，完成“轮廓”的绘制。

(https://www.chuimin.cn)

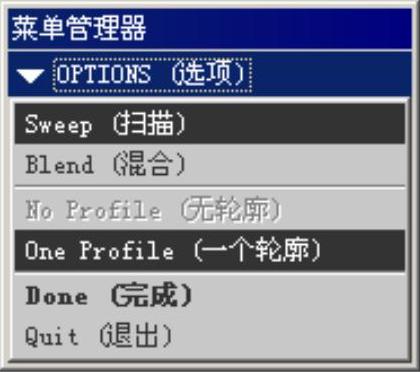

图5.5.2 “选项”菜单

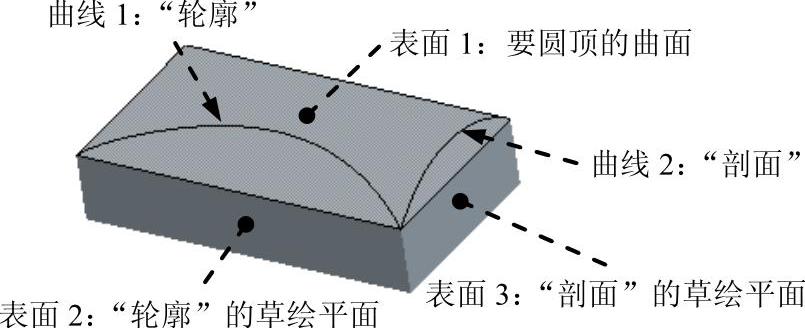

图5.5.3 选择平面

Step6.创建圆顶的“剖面”——曲线2。

（1）系统接着提示，选择图5.5.3所示的模型表面3为草绘平面，然后在菜单管理器中选择命令。

（2）选取图5.5.5中的三个平面为参照，然后用样条曲线命令绘制曲线2，并单击按钮，完成“剖面”的绘制。“剖面圆顶”后的模型如图5.5.1b所示。

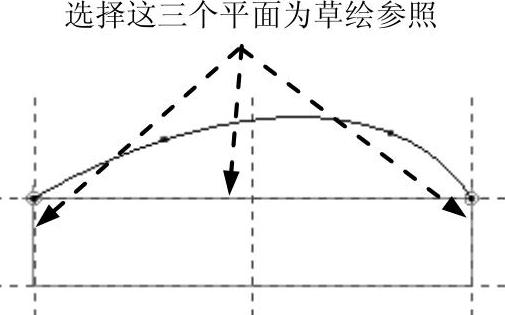

图5.5.4 “轮廓”草图

图5.5.5 “剖面”草图
