符号IO域用变量来切换不同的文本符号。发电机组在运行时，操作人员需要监视发电机的定子线圈和机组轴承等多处温度值，而若HMI设备画面较小，则可以使用符号IO域和变量的间接寻址，用切换的方法来减少温度显示占用的画面面积，但是同一时刻只能显示一个温度值。

下面通过一个简单的实例来说明这种组态方法。

要求：在画面一中通过符号IO域选择要显示的温度，在IO域中显示选择的温度值。

1.新建变量及变量指针化

新建三个表示过程温度的Short型内部变量temp1、temp2、temp3。

新建用于间接寻址的Short型内部变量“温度值”和UShort型变量“温度指针”，在变量“温度值”的属性对话框中，选择“指针化”项，勾选“启用”复选框，选择索引变量为“温度指针”，设置索引0对应变量temp1、索引1对应temp2、索引2对应temp3，如图7-9所示。

图7-9 变量“温度值”的属性对话框

2.组态文本列表

在项目树中双击HMI设备下的“文本和图形列表”打开文本列表，新建一个名为“温度值”的文本列表，设置选择项为“范围”，在“文本列表条目”中设置数值0对应条目“温度1”、数值1对应条目“温度2”、数值2对应条目“温度3”，如图7-10所示。(https://www.chuimin.cn)

图7-10 组态文本列表

3.组态画面

打开画面一，拖动“符号IO域”对象到画面中，模式为输入/输出，设置文本列表为前面建立的“温度值”，将其与变量“温度指针”连接，如图7-11所示。再在画面中插入一个IO域，模式为输出，过程变量为“温度值”。

这种需要的功能就完成了。为便于模拟实验，再添加三个IO域分别对应三个温度值。画面组态完成，单击保存项目按钮，保存项目。

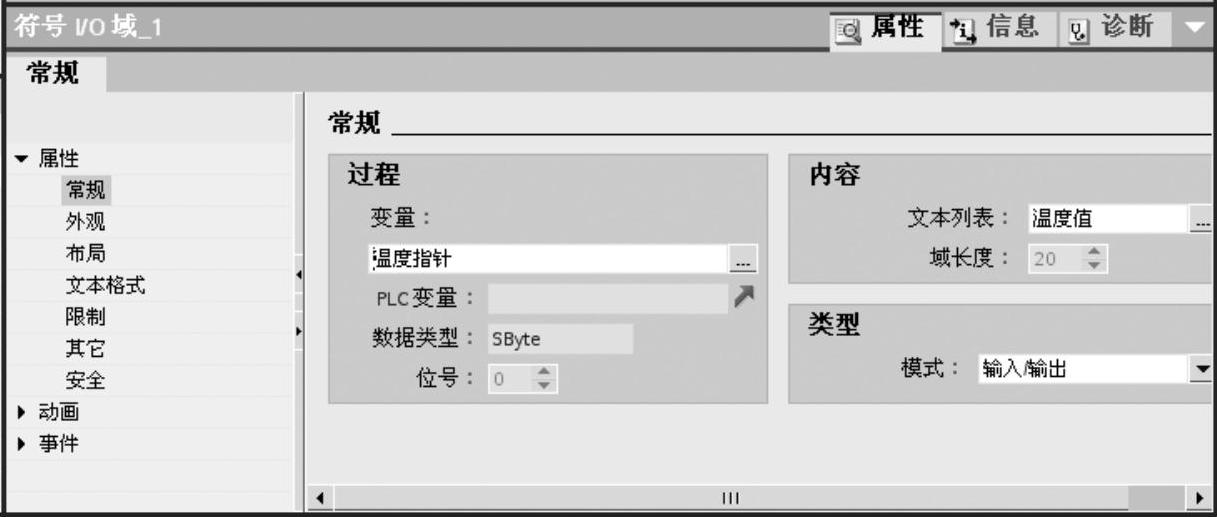

图7-11 符号IO域的属性对话框

4.模拟运行

启用“使用变量仿真器”的运行系统模拟运行项目。首先在三个IO域中输入不同的温度，则可以看到，当符号IO域中选择温度1时，温度值IO域显示的是温度1，当符号IO域选择温度3时，显示的是温度3的值。
