公差原则的选择：重要的制造标准
【摘要】：公差原则主要根据被测要素的功能要求、零件尺寸大小和检测方便来选择，并应考虑充分利用给出的尺寸公差带，还应考虑用被测要素的几何公差补偿其尺寸公差的可能性。按独立原则给出的几何公差是固定的，不允许几何误差值超出图样上标注的几何公差值。而相关要求给出的几何公差是可变的，在遵守给定边界的条件下，允许几何公差值增大。表4-15公差原则的应用场合续表
公差原则的选择原则是：根据被测要素的功能要求，综合考虑各种公差原则的应用场合和采用该种公差原则的可行性和经济性。
公差原则主要根据被测要素的功能要求、零件尺寸大小和检测方便来选择，并应考虑充分利用给出的尺寸公差带，还应考虑用被测要素的几何公差补偿其尺寸公差的可能性。
按独立原则给出的几何公差是固定的，不允许几何误差值超出图样上标注的几何公差值。而相关要求给出的几何公差是可变的，在遵守给定边界的条件下，允许几何公差值增大。有时独立原则、包容要求和最大实体要求都能满足某种同一功能要求，但在选用它们时应注意到它们的经济性和合理性。例如，孔或轴采用包容要求时，它的实际尺寸与形状误差之间可以相互调整（补偿），从而使整个尺寸公差带得到充分利用，技术经济效益较高。但另一方面，包容要求所允许的形状误差的大小，完全取决于实际尺寸偏离最大实体尺寸的数值。如果孔或轴的实际尺寸处处皆为最大实体尺寸或者趋近于最大实体尺寸，那么，它必须具有理想形状或者接近于理想形状才合格，而实际上极难加工出这样精确的形状。又如，从零件尺寸大小和检测的方便程度来看，按包容要求用最大实体边界控制形状误差，对于中小型零件，便于使用量规检验。但是，对于大型零件，就难于使用笨重的量规检验。在这种情况下按独立原则的要求进行检测就比较容易实现。

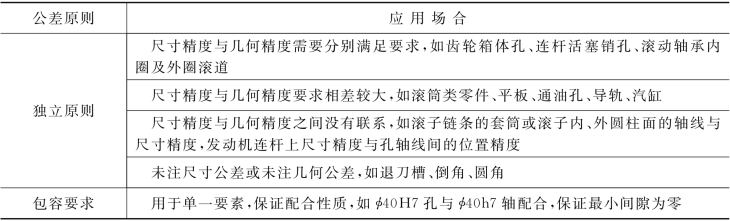

表4-15对公差原则的应用场合进行了总结，供选择公差原则时参考。
表4-15 公差原则的应用场合
续表
