W5100网络接口芯片实战应用
【摘要】：W5100是WIZnet公司推出的一款多功能的单片网络接口芯片，内部集成有10/100 Mbit/s以太网控制器，主要应用于高集成、高稳定、高性能和低成本的嵌入式系统中。使用W5100可以实现没有操作系统的Internet连接。W5100内部还集成有16KB存储器用于数据传输。使用W5100不需要考虑以太网的控制，只需要进行简单的端口编程。W5100提供3种接口：直接并行总线、间接并行总线和SPI总线。W5100与MCU接口非常简单，就像访问外部存储器一样。W5100内部结构图如图11-10所示。
W5100是WIZnet公司推出的一款多功能的单片网络接口芯片，内部集成有10/100 Mbit/s以太网控制器，主要应用于高集成、高稳定、高性能和低成本的嵌入式系统中。使用W5100可以实现没有操作系统的Internet连接。W5100与IEEE 802.310BASE-T和802.3u 100BASE-TX兼容。
W5100内部集成了全硬件的，且经过多年市场验证的TCP/IP协议栈、以太网介质传输层（MAC）和物理层（PHY）。硬件TCP/IP协议栈支持TCP、UDP、IPv4、ICMP、ARP、IGMP和PPPoE，这些协议已经在很多领域经过了多年的验证。W5100内部还集成有16KB存储器用于数据传输。使用W5100不需要考虑以太网的控制，只需要进行简单的端口编程。
W5100提供3种接口：直接并行总线、间接并行总线和SPI总线。W5100与MCU接口非常简单，就像访问外部存储器一样。W5100内部结构图如图11-10所示。
W5100的应用领域非常广泛、可用于下面多种嵌入式应用产品。
1）家用网络设备：机顶盒、PVRs和数字媒体适配器。
3）并行转以太网：POS/Mini打印机和复印机。
4）USB转以太网：存储设备和网络打印机。
5）GPIO转以太网：家用网络传感器。
6）安防系统：DVRs、网络照相机和终端机。
7）工业和楼宇自动化。
8）医用检测设备。
9）嵌入式服务器。
(www.chuimin.cn)

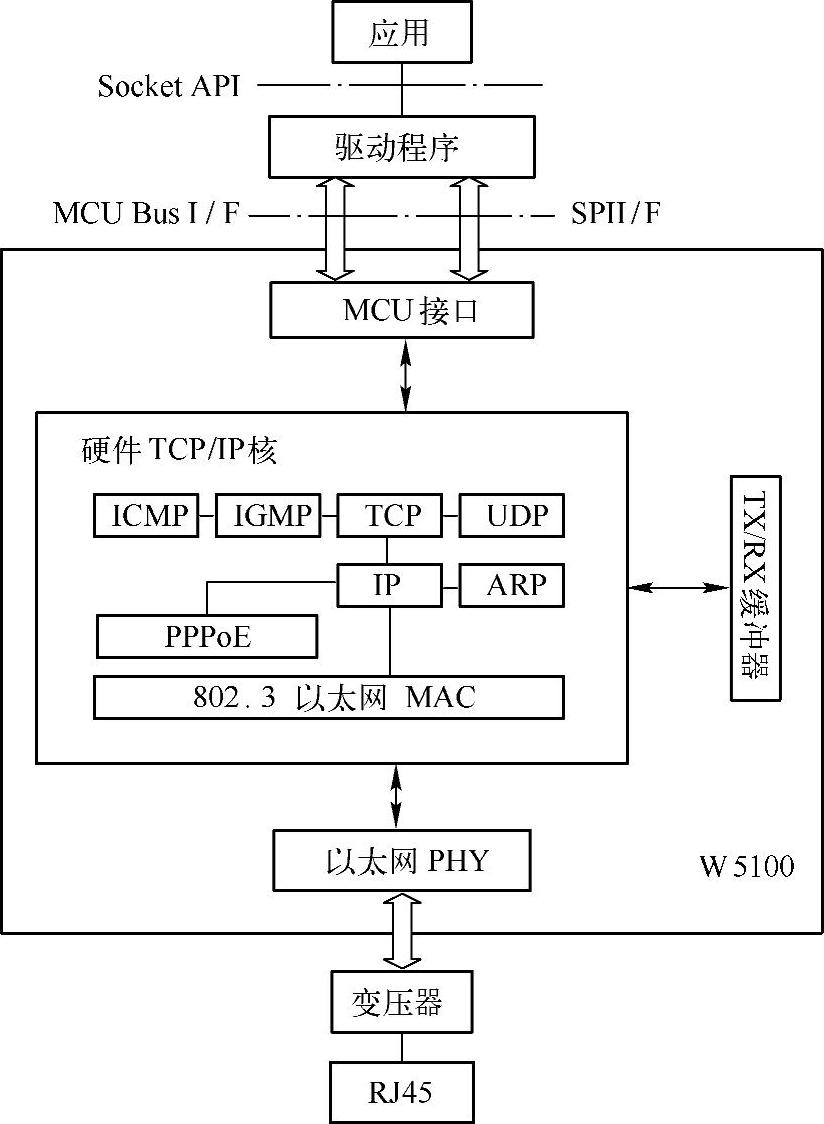

图11-10 W5100内部结构图
W5100具有如下特点：
1）支持全硬件TCP/IP协议：TCP、UDP、ICMP、IPv4ARP、IGMP、PPPoE和Ethernet。
2）内嵌10BaseT/100BaseTX以太网物理层。
3）支持自动应答（全双工/半双工模式）。
4）支持自动MDI/MDIX。
5）支持ADSL连接（支持PPPoE协议，带PAP/CHAP验证）。
6）支持4个独立端口。
7）内部16KB存储器作TX/RX缓存。
8）0.18μm CMOS工艺。
9）3.3V工作电压，I/O口可承受5V电压。
10）小巧的LQFP80无铅封装。
11）多种PHY指示灯信号输出（TX、RX、Full/Half duplex、Collision、Link和Speed）。
