Neuron芯片上有两个16位的定时器/计数器，即定时器/计数器1和定时器/计数器2。定时器/计数器1又称为多路复用定时器/计数器，因为该定时器/计数器的输入引脚可通过一个可编程多路转换器MUX在IO4～IO7中选择，而它的输出连接引脚为IO0。定时器/计数器2称为专用定时器/计数器，它的输入连接引脚为IO4，而输出引脚连接IO1。定时器/计数器与其应用的外部硬件的连接图如图5-25所示。

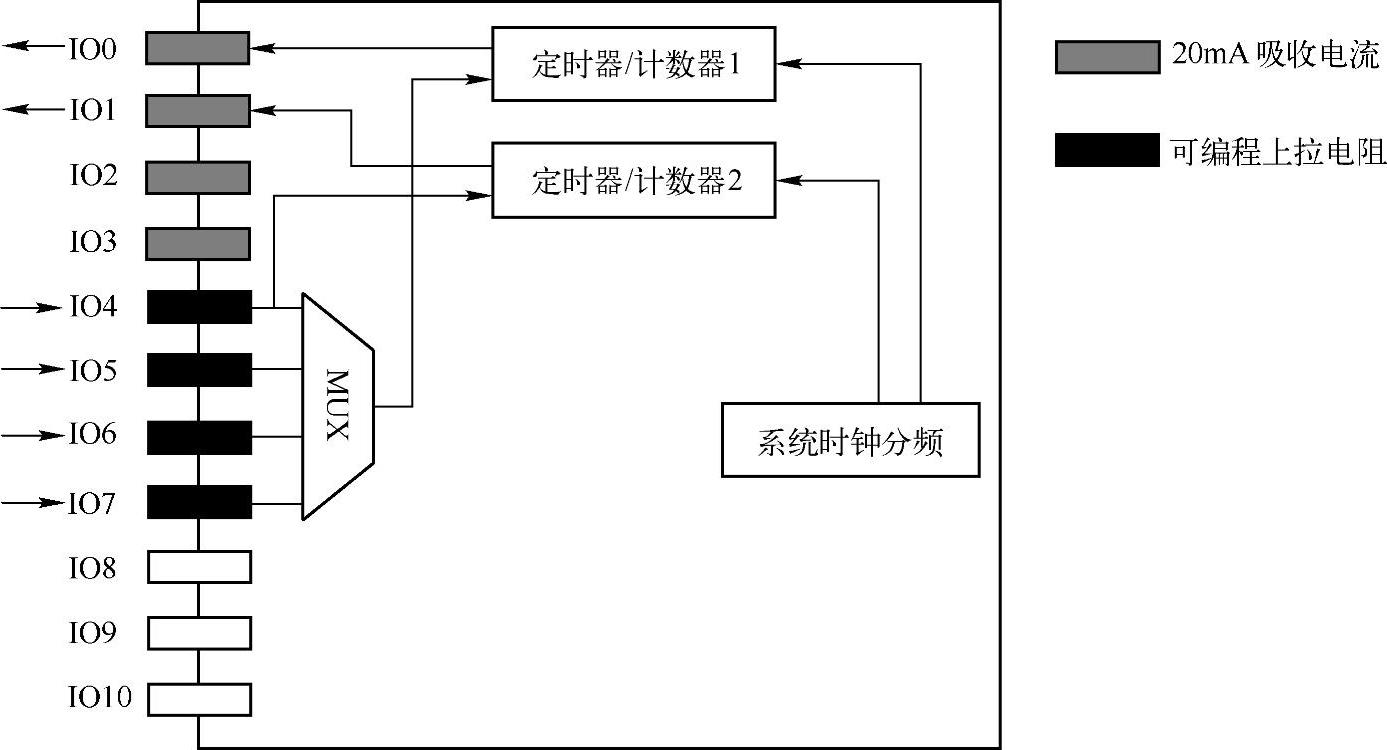

图5-25 Neuron芯片定时器/计数器外部连接
CPU可使定时器/计数器充当一个可写的16位加载寄存器、一个可读的16位锁存器和一个16位的计数器。加载寄存器和锁存器一次只能访问1B。要说明的是，I/O引脚并非固定分配给定时器/计数器，比方说，定时器/计数器1仅用来输入信号，引脚IO0可空出作为他用。定时器/计数器的时钟信号以及使能信号可来自外部I/O引脚，也可由系统时钟分频得到。两个定时器/计数器的时钟速率互相独立。外部时钟可选择在输入的上升沿或下降沿有效，也可选为上升沿和下降沿均有效。(www.chuimin.cn)
由于定时器/计数器1可以是IO4～IO7，用户可在单个应用中定义多个定时器/计数器的输入对象。通过调用io_select（），应用程序可使用定时器/计数器1来实现1～4个输入对象。如果一个定时器/计数器被定义来实现一个输出对象或一个正交输入对象，它就不能在同一个应用中被定义为其他的定时器/计数器对象。
定时器/计数器I/O对象和并行双向I/O对象的详细介绍请参考相关资料。
