高速CAN总线收发器AMIS-42700，现场总线及应用技术
【摘要】：AMIS-42700可以在12V和24V的系统中使用。由于接收输入的宽共模电压范围，AMIS-42700具有非常优秀的电磁敏感性。AMIS-42700具有如下特点：1）完全符合ISO 11898-2标准。图4-31 AMIS-42700引脚图图4-32 AMIS-42700 CAN总线扩展应用电路
1.功能说明
AMIS-42700双CAN收发器是在协议控制器和两个物理总线之间的接口，在用于不同电子设备之间的串行数据交换时，可以使用多个总线。AMIS-42700可以在12V和24V的系统中使用。
该电路由以下部分构成：
1）两个差分线变送器。
2）两个差分线接收器。
3）CAN协议处理器的接口。
4）CAN总线扩展的接口。
5）具有中继器功能和反馈抑制功能的逻辑块。
6）热关断电路（TSD）。
7）电池短路处理电路。
由于接收输入的宽共模电压范围，AMIS-42700具有非常优秀的电磁敏感性（EMS）。
AMIS-42700具有如下特点：
1）完全符合ISO 11898-2标准。
2）认证的“关于CAN收发器一致性（D1.1）认证”。
3）高速（在总线拓扑的功能中高达1 Mbit/s）。
4）非常适用于12V和24V的工业和汽车应用。
5）不再需要低EME所需的共模扼流圈。
6）具有宽共模电压范围（±35V）的差分接收器以确保高EMS性能。
7）总线路无干扰、无动力节点。
8）显性超时功能。
9）热保护。
10）保护总线引脚，防止汽车环境中的瞬态干扰。
11）对电源电压与地进行短路检验。
2.典型应用
AMIS-42700是专门用来提供CAN控制器（协议IC）和两个物理总线之间的链接。它能够在三种不同的模式下进行操作：
1）双CAN模式。(www.chuimin.cn)
2）CAN总线扩展模式。
3）CAN总线中继模式。
3.引脚介绍
AMIS-42700引脚图如图4-31所示。
AMIS-42700的引脚说明如下：
NC：没有连接。
使能输入，总线系统2，内部上拉。
Text：多系统发射器输入，内部上拉。
Tx0：发射器输入，内部上拉。
GND：接地连接。
Rx0：接收器输出。
Vref1：参考电压。
Rint：多系统接收器输出。
：使能输入，总线系统1，内部上拉。
VCC：正电源电压。
CANH1：CANH收发器I/O总线系统1。
CANL1：CANL收发器I/O总线系统1。
CANH2：CANH收发器I/O总线系统2。
CANL2：CANL收发器I/O总线系统2。
4.AMIS-42700 CAN总线扩展应用
AMIS-42700 CAN总线扩展应用电路如图4-32所示。

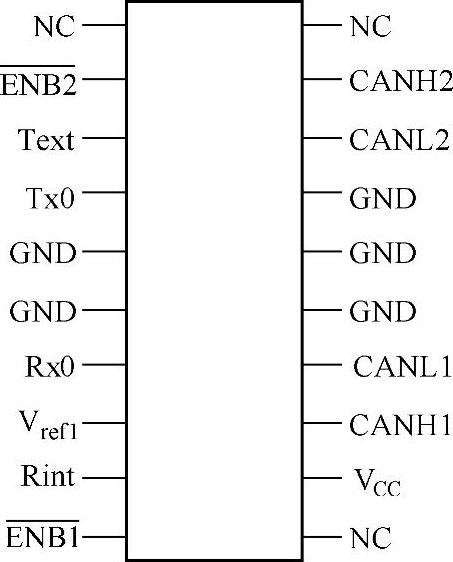

图4-31 AMIS-42700引脚图

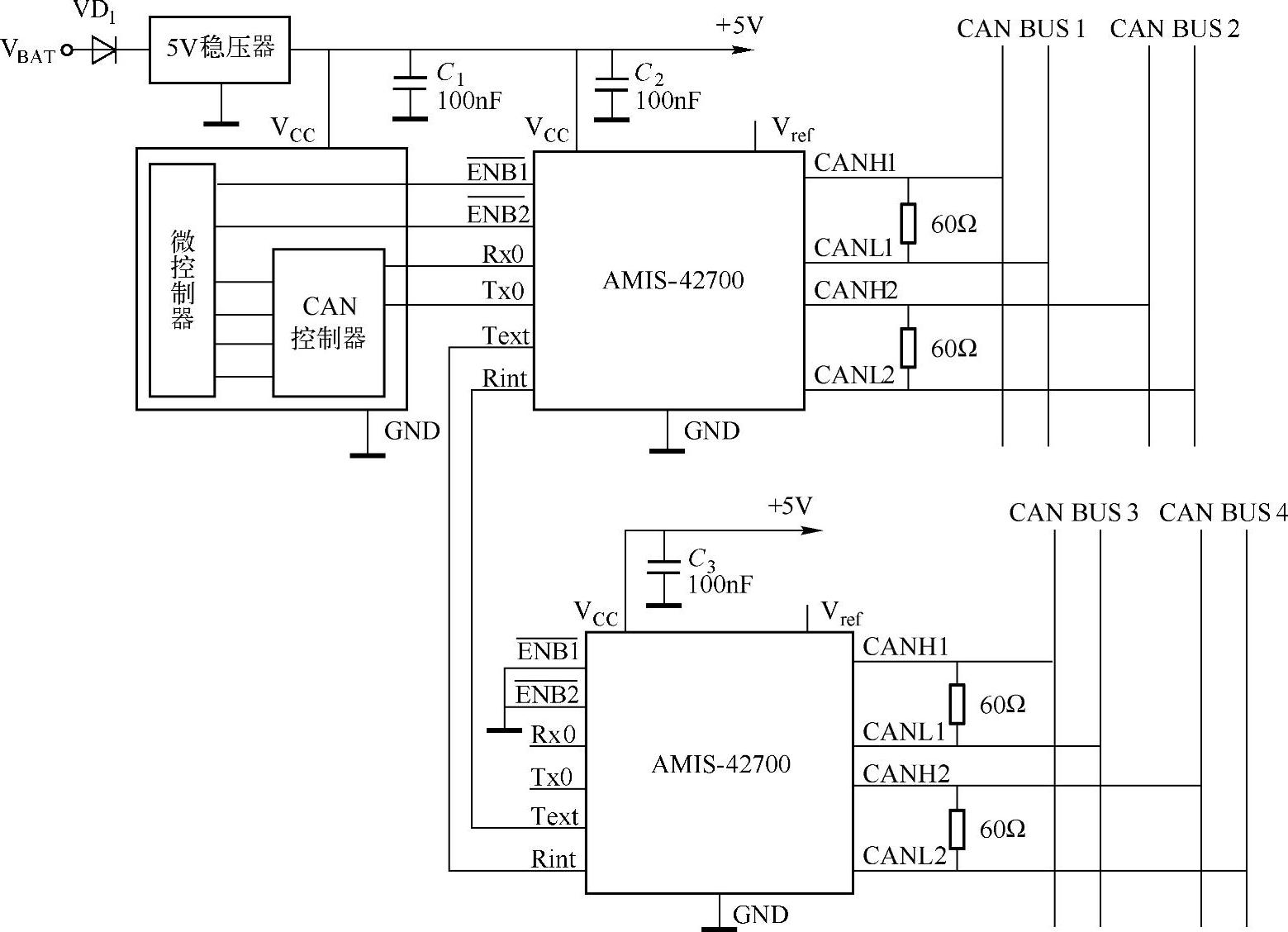

图4-32 AMIS-42700 CAN总线扩展应用电路
