创建孔特征,要求设置孔的放置参考和放置类型。
1.孔的放置参考
通过选择放置参考来放置孔,并在需要时选择偏移参考来约束孔相对于所选参考的位置。在模型上指定放置参考后,用户可以通过在孔预览几何中拖动放置控制滑块,或将放置控制滑块捕捉到某个参考上来重新定位孔。而偏移参考则使用户可以利用附加参考来约束孔相对于选定的边、基准平面、轴、点或曲面的位置。可以通过偏移放置控制滑块捕捉到的所需参考来定义偏移参考,如图6-1所示。也可以在“孔”选项卡的“放置”面板中先激活如图6-2所示的“偏移参考”收集器,然后选择参考。

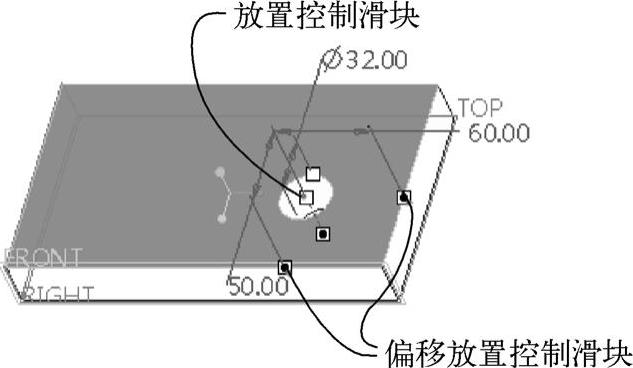

图6-1 使用偏移放置控制滑块

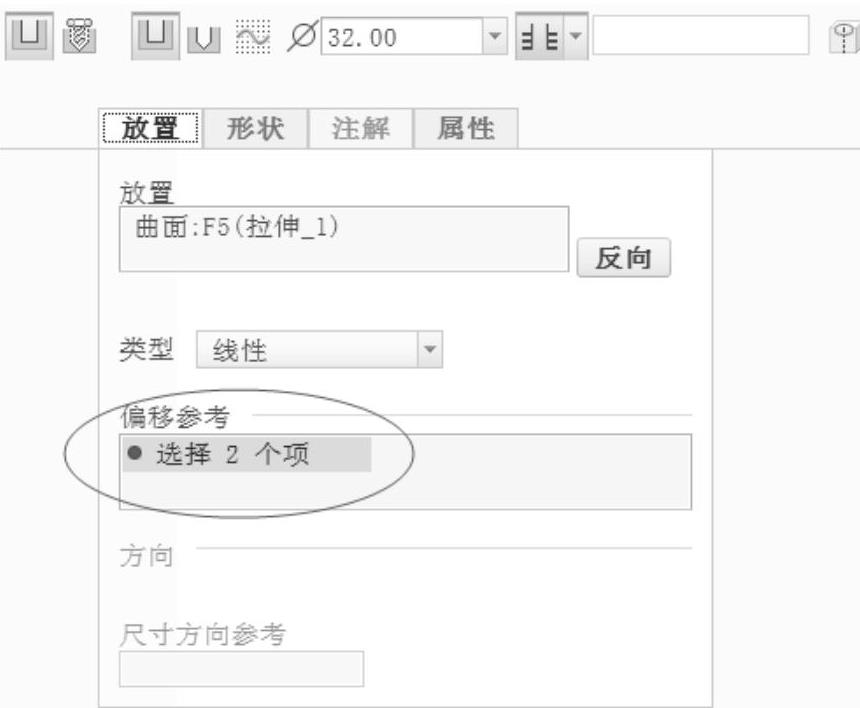

图6-2 激活“偏移参考”收集器
2.孔的放置类型
为孔特征选择放置参考后,系统会根据所选的放置参考提供一个默认的孔放置类型选项,用户也可以根据需要重新指定孔的放置类型。所述的孔放置类型定义了孔放置的方式。在“孔”选项卡的“放置”面板中,从“类型”下拉列表框中可以选择其中一个放置类型选项,可能要应用到的放置类型选项包括“线性”“径向”“直径”“同轴”和“在点上”。
下面结合图例介绍这些放置类型选项的应用特点。
(1)“线性”
“线性”放置类型使用两个线性尺寸在曲面上放置孔,如图6-3所示。如果选择平面、圆柱体或圆锥实体曲面,或是基准平面作为主放置参考,可以使用“线性”放置类型。如果选择曲面或基准平面作为主放置参考,则Creo Parametric将此类型指定为默认放置类型。

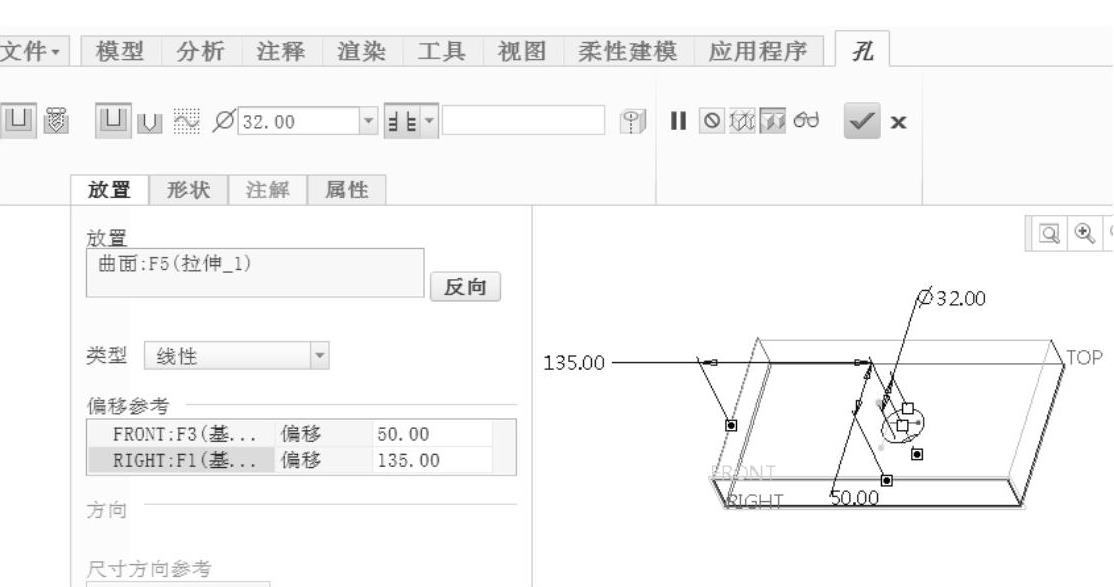

图6-3 使用“线性”放置类型示例
(2)“径向”
“径向”放置类型使用一个线性尺寸和一个角度尺寸放置孔。如果选择平面、圆柱体或圆锥实体曲面,或是基准平面作为主放置参考,可使用“径向”放置类型选项。使用“径向”放置类型放置孔特征的示例如图6-4所示。(www.chuimin.cn)

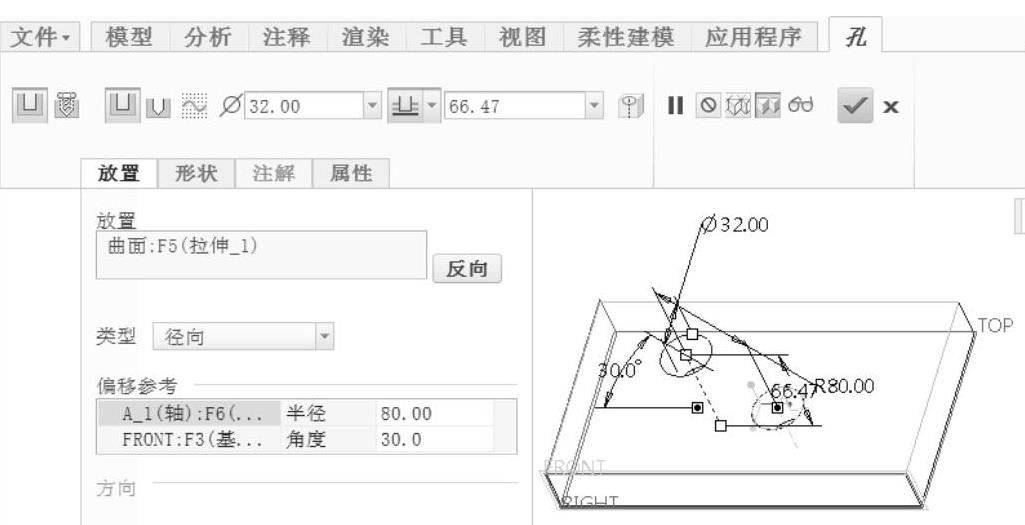

图6-4 使用“径向”放置类型示例
(3)“直径”
“直径”放置类型通过绕直径参考旋转孔来放置孔。此放置类型除了使用线性和角度尺寸之外还将使用轴。如果选择平面实体曲面或基准平面作为主放置参考,可以使用“直径”放置类型。使用“直径”放置类型放置孔特征的示例如图6-5所示。

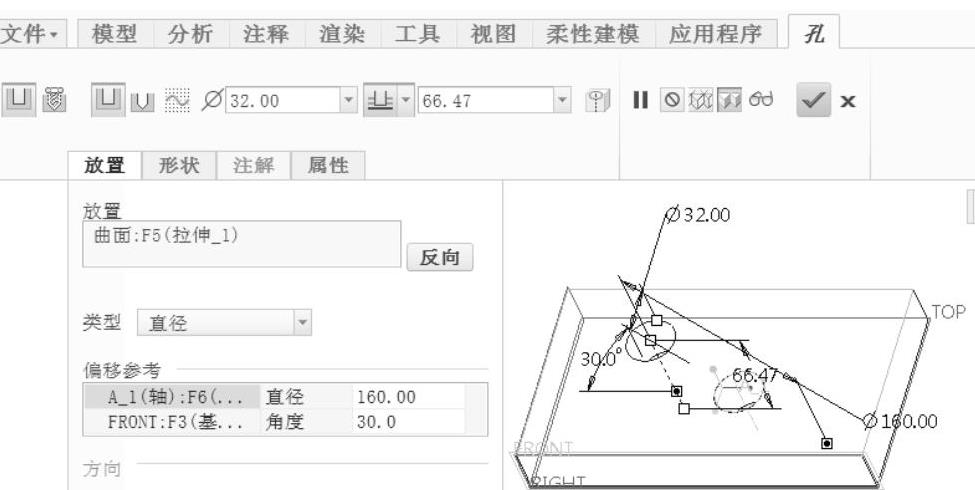

图6-5 使用“直径”放置类型示例
(4)“同轴”
“同轴”放置类型将孔放置在轴与曲面的交点处,曲面必须与轴垂直。如果选择轴作为主放置参考,则“同轴”会成为唯一可用的放置类型。使用此放置类型时,无法使用次级(偏移)放置参考控制滑块和“同轴”快捷菜单命令。使用“同轴”放置类型放置孔特征的示例如图6-6所示。

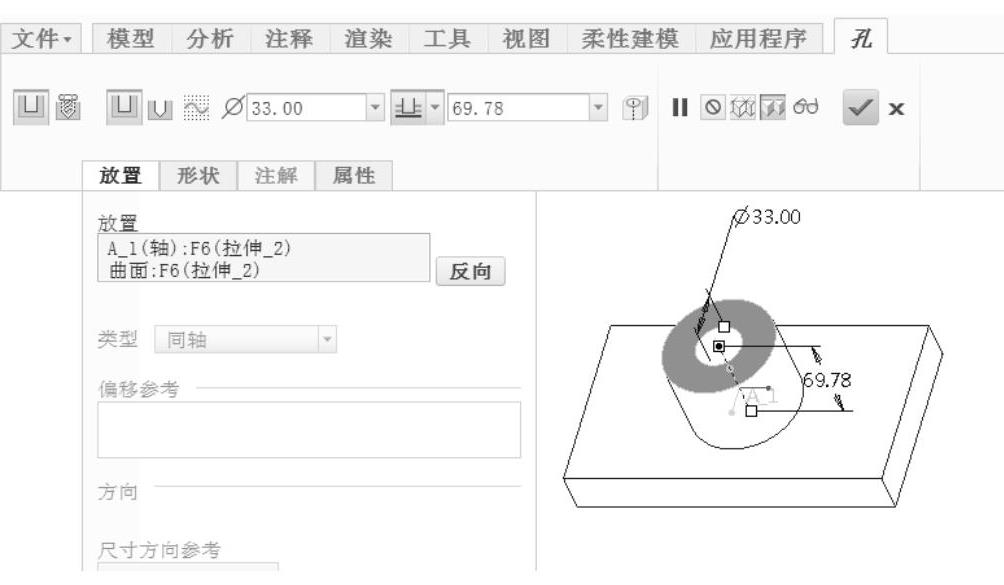

图6-6 使用“同轴”放置类型示例
(5)“在点上”
“在点上”放置类型将孔与位于曲面上的或偏移曲面上的基准点对齐,如图6-7所示。此放置类型只有在选择基准点作为主放置参考时才可用。注意:如果主放置参考是一个基准点,则仅可用该放置类型。

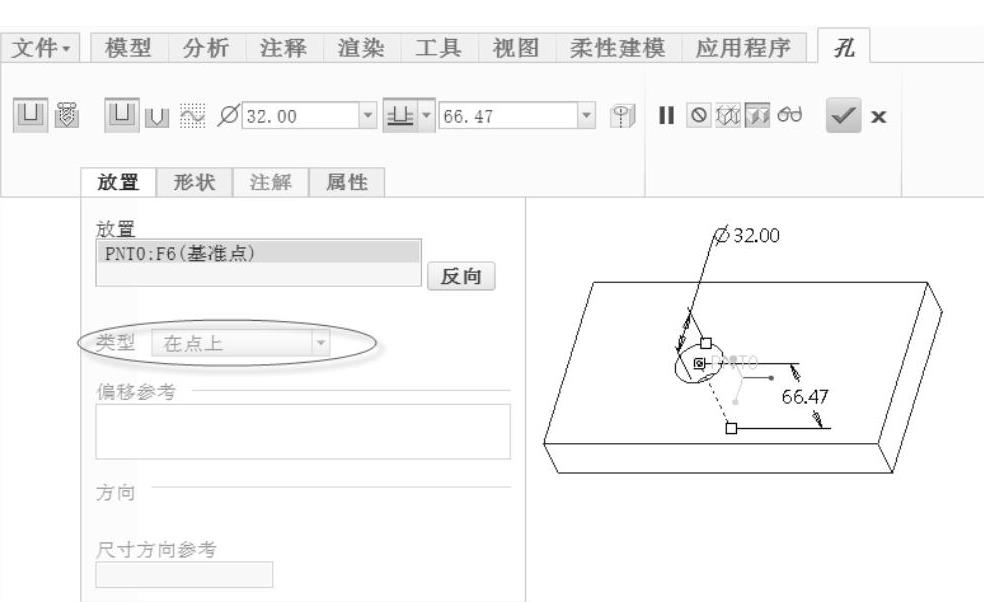

图6-7 使用“在点上”放置类型示例
