现实中数字信号无处不在。由于数字信号具有高保真、低噪声和便于处理的优点，所以得到了广泛的应用，例如通信公司使用数字信号传输语音；广播、电视和高保真印象系统也都在逐渐数字化；太空中的卫星将测得的数据以数字信号的形式发送到地面接收站；对遥远星球和外部空间拍摄的照片也是采用数字方式处理，去除干扰，获得有用的信息；经济数据、人口普查结果和股票市场价格等都可以采用数字信号的形式获得。可用计算机处理的信号都是数字信号。

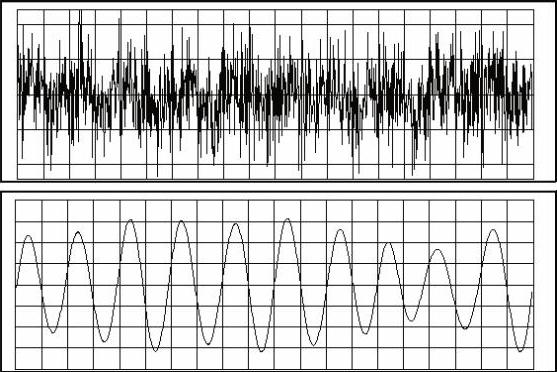

目前，对于实时分析系统，高速浮点运算和数字信号处理已经变得越来越重要。这些系统被广泛应用到生物医学数据处理、语音识别、数字音频和图像处理等各种领域。数据分析的重要性在于，消除噪声干扰，纠正由于设备故障而遭到破坏的数据，或者补偿环境影响。图8-53所示是一个消除噪声前后的例子。

图8-53 信号处理实例

用于信号分析和处理的虚拟仪器执行的典型测量任务如下。

1）计算信号中存在的总的谐波失真。

2）决定系统的脉冲响应或传递函数。

3）估计系统的动态响应参数，例如上升时间、超调量等。

4）计算信号的幅频特性和相频特性。

5）估计信号中含有的交流成分和直流成分。(www.chuimin.cn)

所有这些任务都要求在数据采集的基础上进行信号处理。

由采集得到的测量信号是等时间间隔的离散数据序列，LabVIEW提供了专门描述它们的数据类型—波形数据。由它提取出所需要的测量信息，可能需要经过数据拟合来抑制噪声，减小测量误差，然后在频域或时域经过适当的处理才会得到所需要的结果。另外，一般来说在构造这个测量波形时已经包含了后续处理的要求（如采样率的大小、样本数的多少等）。

LabVIEW提供了大量的信号分析和处理函数。这些函数节点包含在函数选板中的信号处理子选板中，如图8-54所示。合理利用这些函数，会使测试任务达到事半功倍的效果。

下面对信号的分析和处理中用到的函数节点进行介绍。

对于任何测试来说，信号的生成非常重要。例如，当现实世界中的真实信号很难得到时，可以用仿真信号对其进行模拟，向数模转换器提供信号。

常用的测试信号包括正弦波、方波、三角波、锯齿波和各种噪声信号以及由多种正弦波合成的多频信号。

音频测试中最常见的是正弦波。正弦信号波形常用来判断系统的谐波失真度。合成正弦波信号广泛应用于测量互调失真或频率响应。

图8-54 信号处理选板
