【摘要】:控制线路设计的关键是设计主轴电动机正反转的自锁和互锁,采用接触器的辅助触点作为互锁开关。图18-32 控制回路电源线图18-33 控制回路的保护设备5.设计主轴正向起动控制线路。当主轴正向或者反向工作时,开关扳到FSA或者RSA,SA1处于断开状态,KA触点仍闭合,控制线路正常得电。

控制回路的作用是控制车床的各个电动机按切削运动的需要运转,控制各个电动机的起停、正反转等。控制线路设计的关键是设计主轴电动机正反转的自锁和互锁,采用接触器的辅助触点作为互锁开关。

1.进入AutoCAD2014绘图环境,打开“C616控制线路.dwg”。

2.将“控制回路层”设置为当前图层。

3.单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter18-53.jpg,为控制回路引入电源,如图18-32所示。

4.单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter18-54.jpg、“矩形”按钮978-7-111-45924-8-Chapter18-55.jpg和“插入块”按钮978-7-111-45924-8-Chapter18-56.jpg,绘制控制系统的熔断器和热继电器触点等保护设备,修改完毕后,如图18-33所示。


图18-32 控制回路电源线


图18-33 控制回路的保护设备

5.设计主轴正向起动控制线路。

(1)单击“绘图”工具栏中的“插入块”按钮978-7-111-45924-8-Chapter18-59.jpg,绘制正向起动手动按钮开关。单击“绘图”工具栏中的“矩形”按钮978-7-111-45924-8-Chapter18-60.jpg,绘制接触器。单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter18-61.jpg,绘制连接导线,如图18-34所示。

(2)单击“修改”工具栏中的“复制”按钮978-7-111-45924-8-Chapter18-62.jpg,生成反向起动手动开关和接触器符号,并且在导线连通的地方绘制接通符号,如图18-35所示。

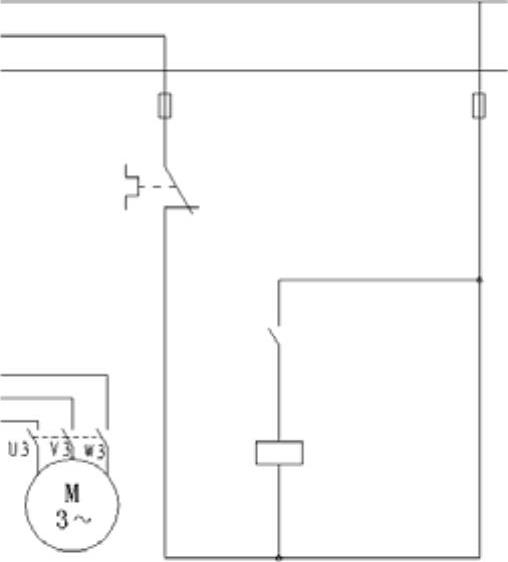

图18-34 正向起动线路(www.chuimin.cn)


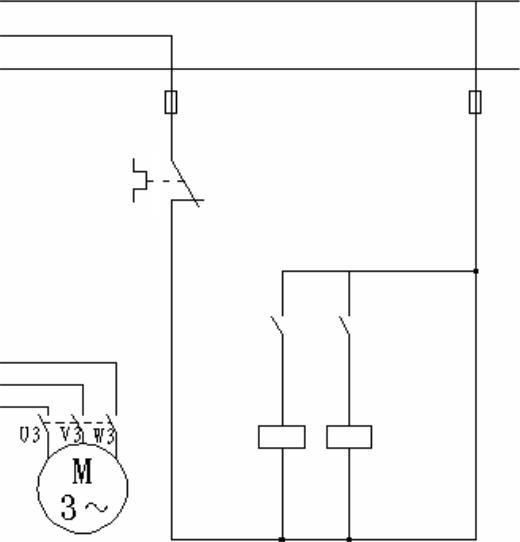

图18-35 反向起动线路

(3)设计正反向互锁控制线路,在正向起动支路上串联控制反向起动接触器的常闭辅助触点,在反向起动支路上串联控制正向起动接触器的常闭辅助触点,使得电动机不可能处于既正转又反转的状态,如图18-36所示。

6.设计第二台电动机的控制线路,第二台电动机驱动润滑泵,其辅助触点必须串联于主轴控制线路,保证润滑泵不工作,电动机不能起动。SA2接通后,KM1得电,其触点闭合,电动机控制回路才有可能得电,如图18-37所示。

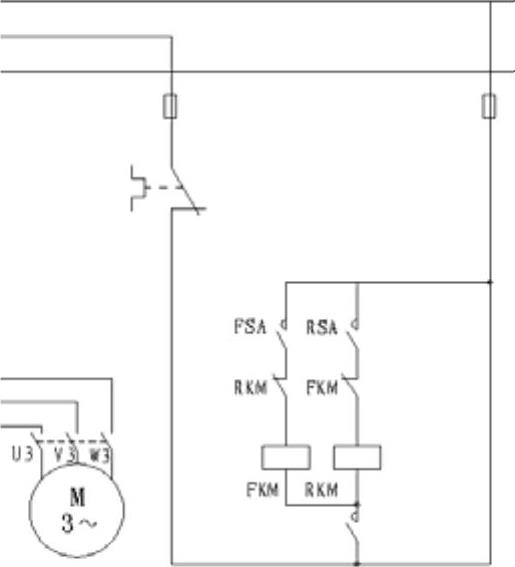

图18-36 互锁线路

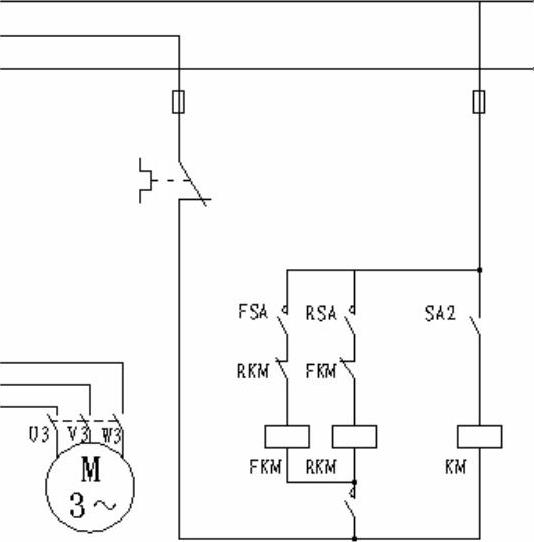

图18-37 润滑泵控制线路

7.设计主轴电动机零压保护,如图18-38所示。

零压保护说明:FSA,RSA和SA1是同一鼓形开关的常开、常开和常闭触点。当总电源打开时,SA1闭合,KA得电,其辅助触点闭合。当主轴正向或者反向工作时,开关扳到FSA或者RSA,SA1处于断开状态,KA触点仍闭合,控制线路正常得电。如果主轴电动机在运转过程中突然停电,KA断电释放,它的常开触点断开。如果车床恢复供电后,因SA1断开,控制线路不能得电,主轴不会起动,保证安全。

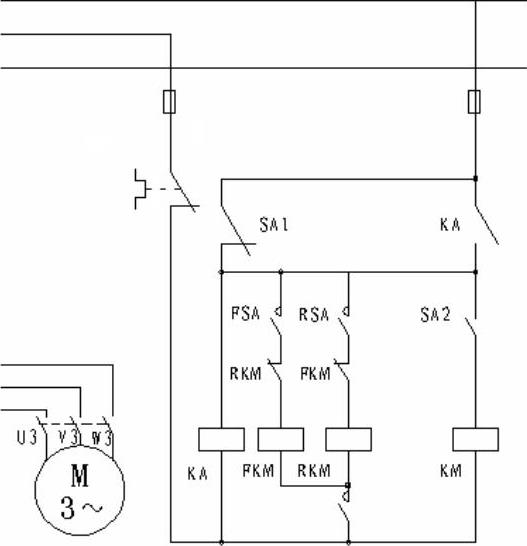

图18-38 零压保护
