在选择了一个有效的几何体之后，通过选择主菜单命令Modeler→Move，或者通过单击鼠标右键，在弹出的快捷菜单中选择Move命令激活。其可用的选项卡有Translate（平移）、Rotate（旋转）、Mirror（镜像）和Scale（比例缩放）。

1.平移

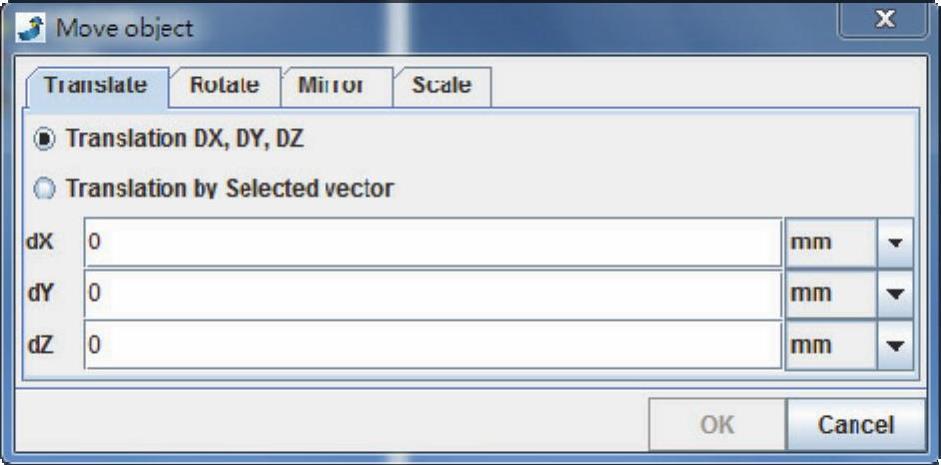

平移对话框如图4-50所示，平移一个几何体的步骤如下。

图4-50 平移对话框

（1）选择几何体。

（2）切换到Translate选项卡。

（3）选定平移方向。

（4）输入想要的平移量（注意，如果用两点定义方向，想要的平移量默认等于这两点之间的距离）。

（5）单击OK按钮，创建选中的偏移。

（6）单击Cancel按钮，关闭对话框。

2.旋转

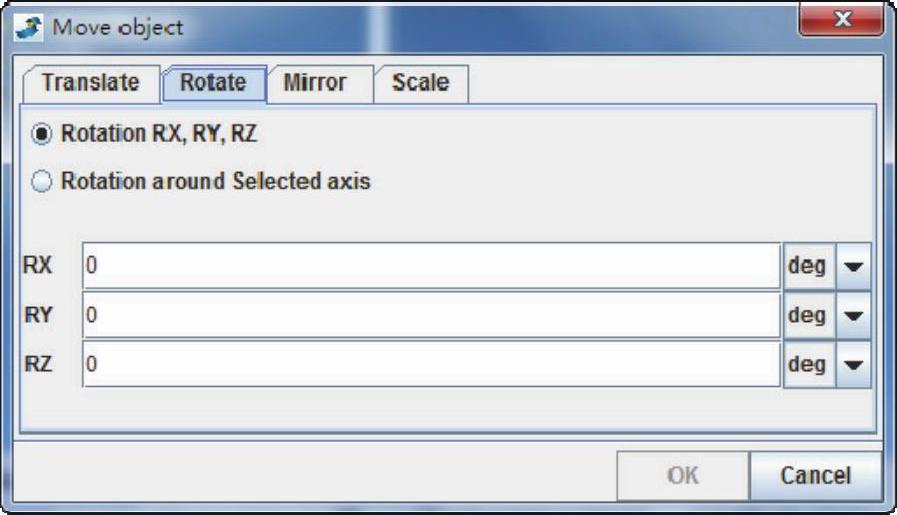

旋转对话框如图4-51所示，旋转一个几何体的步骤如下。

（1）选择几何体。

（2）切换到Rotate选项卡。

（3）选择旋转轴。

（4）输入需要的转动角度。

（5）单击OK按钮，创建选中的旋转。

（6）单击Cancel按钮，关闭对话框。

图4-51 旋转对话框(www.chuimin.cn)

3.镜像

镜像对话框如图4-52所示，镜像一个几何体的步骤如下。

图4-52 镜像对话框

（1）选择几何体。

（2）切换到Mirror选项卡。

（3）选择一个参考面或参考平面。

（4）单击OK按钮，创建镜像。

（5）单击Cancel按钮，关闭对话框。

4.比例缩放

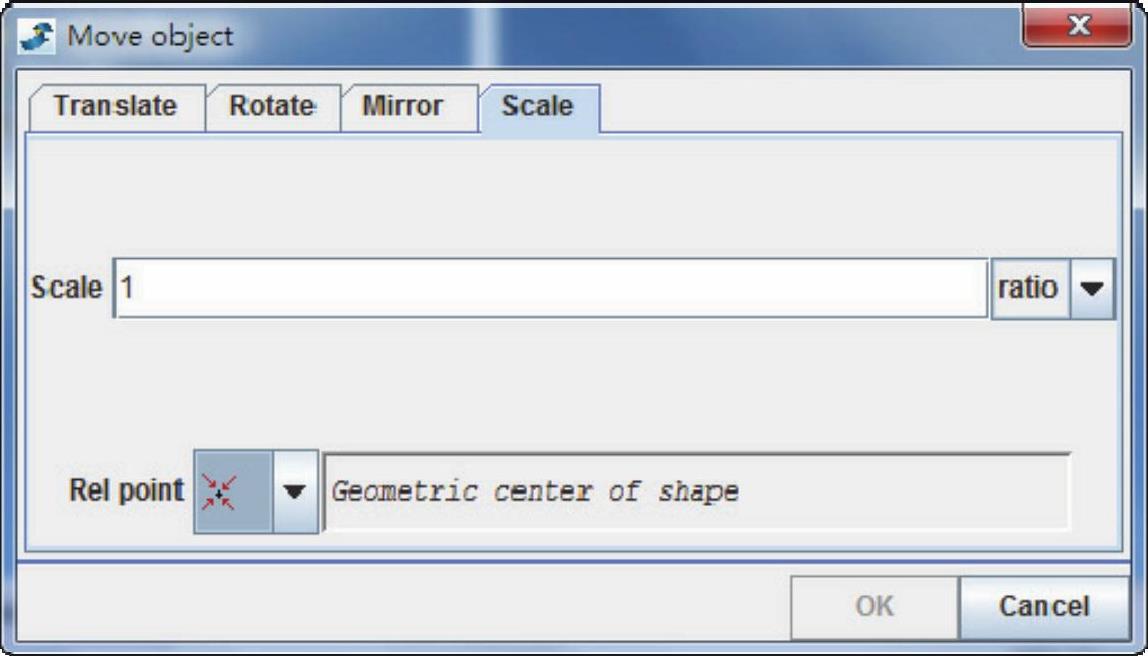

比例缩放对话框如图4-53所示。

图4-53 比例缩放对话框

创建比例缩放的几何体的步骤如下。

（1）选择几何体。

（2）选择比例。

（3）选择一个相对点，该点与结构原点相符。

（4）单击OK按钮，创建比例缩放的几何体。

（5）单击Cancel按钮，关闭对话框。
