使用AutoCAD进行文字标注时，系统一般将“Standard”样式置为当前。根据不同的绘图要求，在进行文字标注前，用户可以创建自己需要的文字样式，也就是说需要预先设定文字的字型（具有字体、字的大小、倾斜度、文字方向等特性的文字样式）。设置文字样式后，在标注时从这些文字样式中选择即可。

（1）调用命令方式

·下拉菜单：格式→文字样式。

·工具栏：“文字”工具栏、“样式”工具栏（“文字样式”按钮）。

·命令：Style。

（2）功能

进行文字样式的创建、修改和选择。

（3）操作过程

调用Style命令后，弹出“文字样式”对话框，如图7-1所示，该对话框各功能如下。

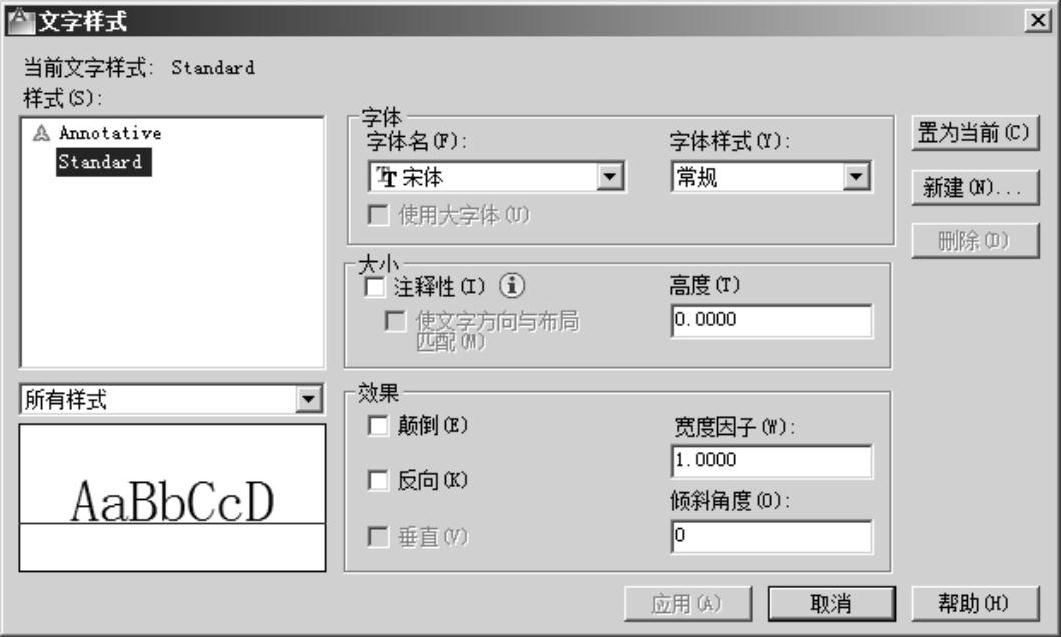

图7-1 “文字样式”对话框

·“样式”选项组：该选项组列出了当前图形文件中所有曾定义过的字体样式。若用户还未定义过字体样式，则只有“Standard”一种样式。选中所需的样式，此文字样式被设置为当前的文字样式，并作为标注的默认样式。

·“字体”选项组：字体决定了文字最终显示的形式。每种字体都由一个字体文件控制。单击选项组中的下拉式列表框右边的按钮，可将其打开。字体文件分为两种：一种是普通字体文件，即Windows系列应用软件所提供的字体文件，为TrueType类型的字体；另一种是AutoCAD特有的字体文件，称为大字体文件。这两种字体都可选用。其中“字体名”指从列表中选择名称后，程序自动读取指定字体的文件。除非文件已经由另一个文字样式使用，否则将自动加载该文件的字符定义。可以定义使用同样字体的多个样式。“字体样式”是指定字体格式，如斜体、粗体或者常规字体。选中“使用大字体”复选框后，该选项组变为“大字体”，用于选择大字体文件。“使用大字体”是指定亚洲语言的大字体文件。只有在“字体名”中指定“SHX”文件才能使用“大字体”，且只有“SHX”文件可以创建“大字体”。

·“大小”选项组：其中“注释性”指可以使用注释性文字样式创建注释性文字，为图形中的说明使用“注释性”文字；“使文字方向与布局匹配”是指可以指定图纸空间视口中的文字方向与布局方向匹配；“高度”是设置文字的高度。若在此设置字高，则以后输入的文字高度均为设置值。一般此值默认是“0”，命令过程中提示“指定高度：”时再输入所需高度值。(www.chuimin.cn)

·“效果”选项组：可以设定字体的具体特征。其中“颠倒”指是否将文字旋转180°放置；“反向”指是否将文字以镜像方式标注；“垂直”指确定文字是水平标注还是垂直标注；“宽度因子”是设定文字的宽度系数；“倾斜角度”是设定文字倾斜角度，输入一个-85～85的值将使文字倾斜。各效果如图7-2所示。

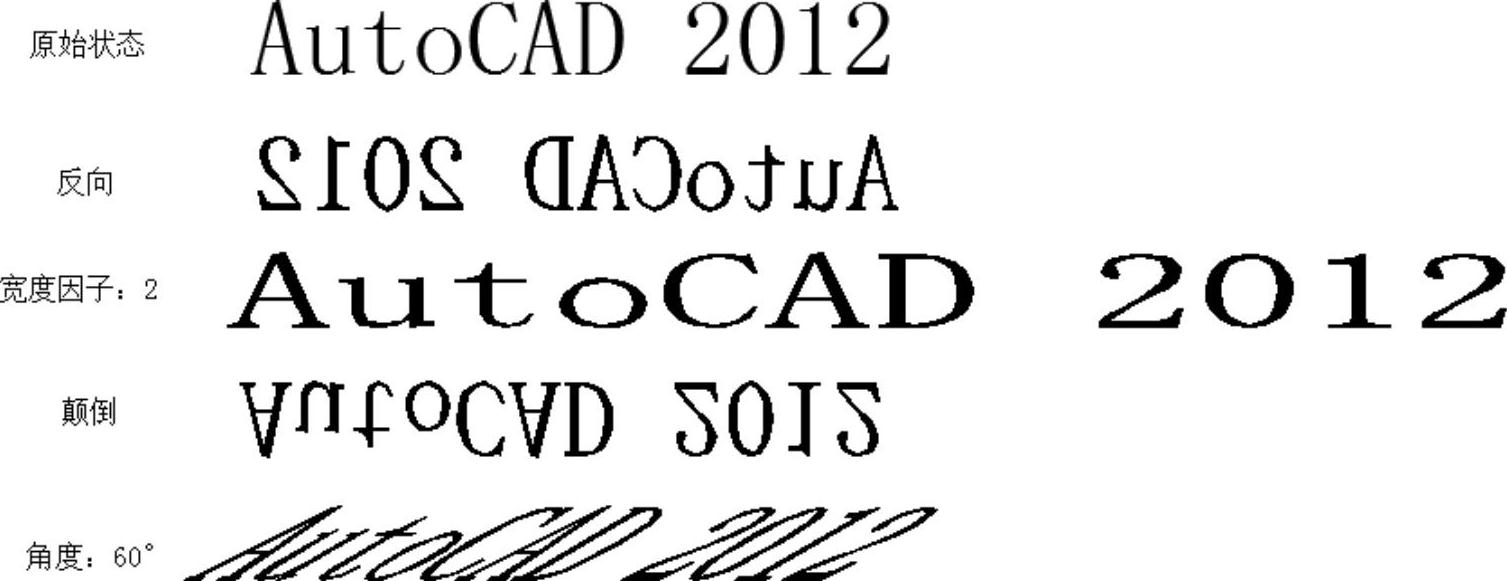

图7-2 文字的各种效果

·“预览”选项组：通过预览窗口观察所设置的字体样式是否满足需要。字体样式定义完毕后，单击“应用”按钮将新字型加入当前图形，单击“关闭”按钮，关闭“文字样式”对话框，便可进行文字标注。

·“置为当前”按钮：将在“样式”列表框中选中的文字样式置为当前样式。

图7-3 “新建文字样式”对话框

·“新建”按钮：创建新的文字样式。单击该按钮，打开“新建文字样式”对话框，如图7-3所示。在该对话框的“样式名”文本框中输入样式名称，然后单击“确定”按钮确认样式名称，否则单击“取消”按钮。

·“删除”按钮：删除现有的文字样式。单击该按钮，系统会提示“是否要删除现有的文字样式”。

需要注意的是：

①“删除”按钮无法删除已经被使用的文字样式和默认的“Standmnt”样式。

②根据国家标准，应当在工程图中使用长仿宋体，简体中文字。系统提供的字库中，一个是按照国家标准创建的长仿宋字体中的文字库（gbcbig.shx），还有两个西文字库（gbenor.shx和gbeitc.shx），这样写出的文字比较符合国家标准，如果使用“TTF”字体，除了字型不符合国标外，还有可能在符号上出错。
