【摘要】：利用CorelDRAW软件中的“矩形工具”、“填充工具”、“交互式阴影工具”、“交互式立体化工具”等，进行电视机造型设计。电视机造型设计最终效果如图5-4所示。

利用CorelDRAW软件中的“矩形工具”、“填充工具”、“交互式阴影工具”、“交互式立体化工具”等，进行电视机造型设计。

1.设计效果

电视机造型设计效果如图5-4所示。

2.设计构思

设计一个外壳素雅、色彩淡灰、屏幕显示“菊花”图案的电视机造型，以彰显文雅、喜悦感。

3.设计步骤

（1）电视机造型线稿设计

打开CorelDRAW软件，打开默认的文档，设置电视尺寸为8cm×10cm。

先用辅助线框出电视机的轮廓，按<F6>快捷键选用“矩形工具”，轮廓线宽度为，轮廓线默认颜色为黑色，数值为C=0、M=0、Y=0、K=100；矩形边角设计为，按电视机的大小，画出电视机的轮廓，电视按钮采用“椭圆形工具”画出按钮的位置，完成电视机造型线稿设计，如图5-5所示。

图5-4 电视机造型设计效果王建芬作

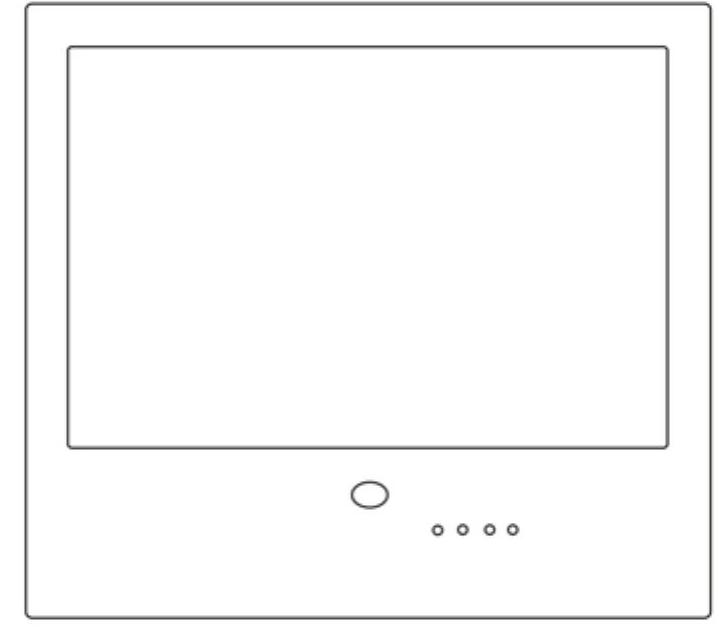

图5-5 电视机造型线稿设计

（2）电视机色彩设计

根据电视机线稿，进行电视机色彩设计。

按<Shift+F11>组合键，打开“均匀填充”对话框，设置电视机外框填充颜色，数值为C=23、M=14、Y=11、K=0，如图5-6a所示。

填充完成后，单击“位图”，选择“转换为位图”，打开“转换为位图”对话框，设置颜色为CMYK（32位），分辨率为300dpi，进行光滑处理，设置背景透明，如图5-6b所示。

选中电视机外框，单击“位图”，在下拉菜单中，单击“三维效果”，打开“浮雕”对话框，设置浮雕数值，如图5-6c所示。

根据设计需要，设置浮雕深度和方向，如图5-6d所示。

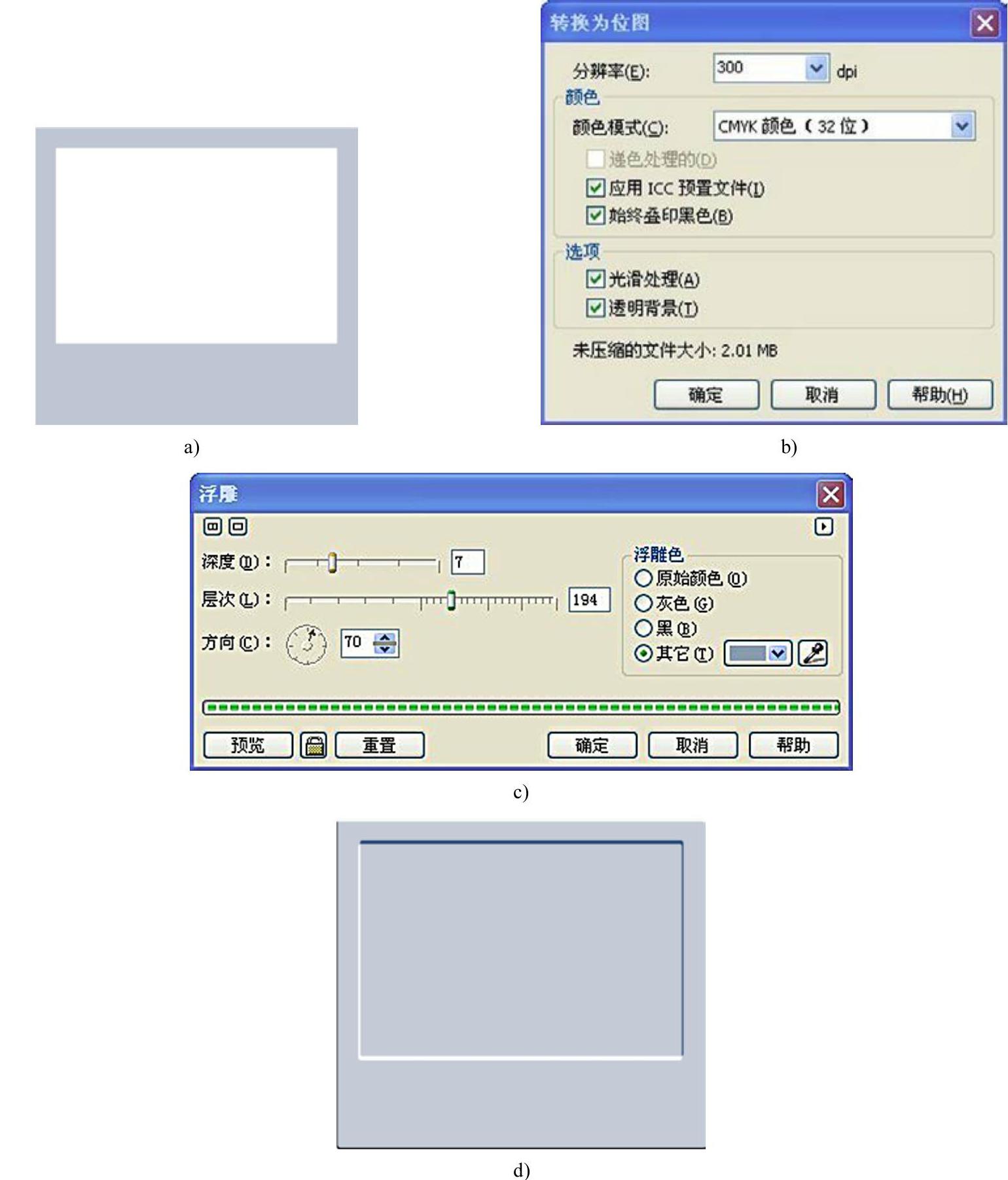

图5-6 电视机色彩设计(www.chuimin.cn)

a）填充色彩 b）“转换为位图”对话框 c）“浮雕”对话框 d）“浮雕”效果

（3）电视机屏幕设计

制作电视机屏幕效果。按<Ctrl+I>组合键，从拍摄的素材中导入“菊花.jpg”文件，选用“裁剪工具”，按电视屏幕尺寸进行“菊花”图像裁剪，框选需要的图像部分，双击框内“菊花”图像，完成素材裁剪，粘贴在电视屏幕的位置上，如图5-7a所示。

选中“菊花”图像，选用“交互式阴影工具”，为电视屏幕制作阴影效果，设置数值为，效果如图5-7b所示。

调整电视机屏幕阴影大小。单击，从图的左上方向右下角拖动鼠标，框选所有图形，按<Ctrl+G>组合键群组电视和屏幕，如图5-7c所示。

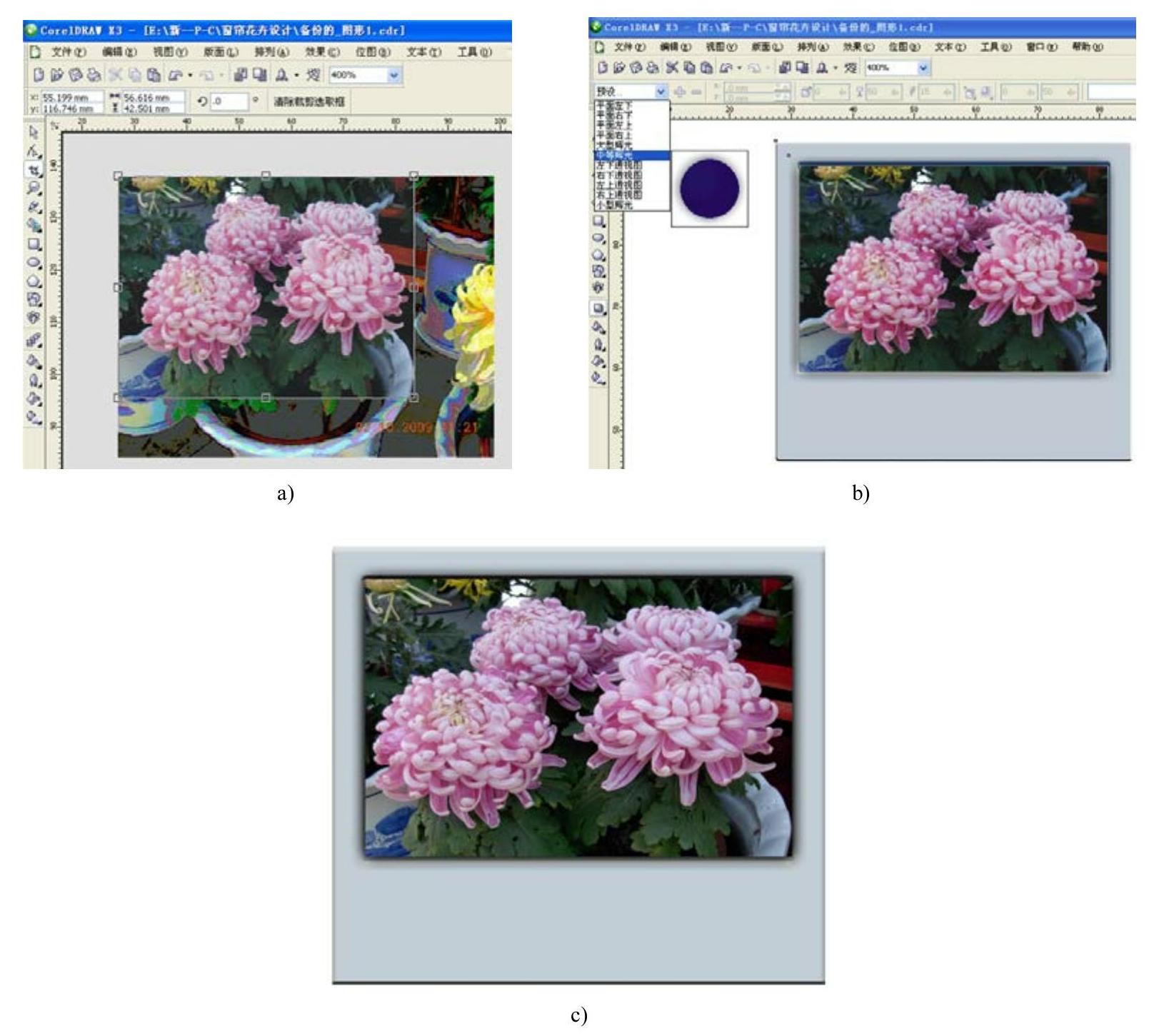

图5-7 电视机屏幕设计

a）素材裁剪 b）阴影效果设置 c）屏幕效果

（4）电视机按钮设计

按<F7>快捷键选用“椭圆形工具”，轮廓线为，画出电视按钮的位置，选中电视机按钮，使用“填充工具”填充蓝色，数值为C=100、M=91、Y=13、K=3；单击“位图”，选择“转换为位图”，把按钮转换为位图，单击“位图”，在下拉菜单中选择“三维效果”，打开“浮雕”对话框，设置浮雕数值，单击“确定”按钮，完成浮雕效果。

按<F7>快捷键选用“椭圆形工具”，按照按钮的大小，拖出一个椭圆形，按<F11>快捷键，打开“渐变填充对话框”，设置填充类型为“射线”，选择“双色渐变”，深色为黑蓝色，数值为C=90、M=80、Y=55、K=72；浅色数值为C=43、M=28、Y=4、K=0，制作渐变填充效果。

选择填充的蓝色椭圆形，把鼠标放在选择框的边角，当鼠标变成双向箭头时，向中心位置拖动鼠标，拖动的同时单击鼠标右键，选择“复制”命令复制图形，放在按钮的中心位置，形成一个面；最后，选用“椭圆形工具”，拖出一个大于按钮的形状，选择90%的黑色，制作渐变填充效果；单击“排列”→“顺序”→“到后部”，或按<Shift+PageUP>组合键，把渐变图形放在后部，形成凹下去的立体效果感，如图5-8a所示。

按照制作蓝色按钮的方法，制作黑色按钮，填充颜色为黑色，如图5-8b所示。
