在20世纪80年代初至90年代初，大约10 多年的过程中，以太网及其技术在局域网产品中占有很大的优势。但早期的以太网传输速率较低，属于传统以太网的范畴。
以太网在物理层可以使用的传输介质有双绞线、同轴电缆（基带和宽带）及光纤。IEEE制定了一系列使用相应传输介质的标准，并采用＜数据率＞＜信令方式＞＜最大网段长度＞的记法。如10Base5 表示使用粗缆（直径为10 mm，特性阻抗为50 Ω）作为传输介质的以太网，其中，“10”表示信号在电缆上的传输速率为10 Mbit/s，“Base”表示电缆上传输的是基带信号，“5”表示每一段电缆的最大长度为500 m。除此而外，这种记法的后面还可以添加传输介质的标识或接口类型（“T”表示双绞线，“F”表示光纤，“BROAD36”表示CATV 电缆）。这样，便可以通过网络名称了解网络的大致状况。由于传输介质的相关特性，目前以太网大多采用双绞线或光纤两种传输介质组建网络。常见的以太网传输介质标准见表4.1。
表4.1 常见以太网传输介质标准
由表4.1 可以看到，10Base2 和10Base5 网络可采用总线型拓扑结构或同轴电缆作为传输介质，而从传输距离方面考虑，则10Base5 网络要更好一些。

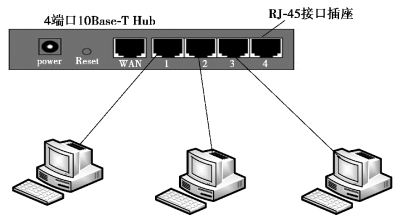

10Base-T 网络采用双绞线作为主要传输介质，采用星形拓扑结构，中间结点是一个集线器，每台联网的计算机通过双绞线集中连接到集线器上。集线器的作用类似于一个转发器，它接收来自一条线路上的信号，然后向其他所有线路转发。尽管从物理上看是星形网络，但在逻辑上仍然是一个总线型网络，各个站点仍然共享逻辑上的总线。因此，采用集线器构建的以太网仍然属于同一个冲突域。这种网络的连接结构如图4.6所示。
(www.chuimin.cn)
图4.6 10Base-T 网络的连接结构
由于10Base-T 网络在数据传输中要检测冲突和传输衰减的原因，其单段网线距离不超过100 m。与10Base2 和10Base5 网络相比，这种网络更适合在已铺设布线系统的办公大楼环境中使用，因为在典型的办公大楼中95%以上的办公室与配电室的距离不超过100 m；同时，它采用与电话交换系统相一致的星状结构，容易实现网络线与电话线的综合布线。

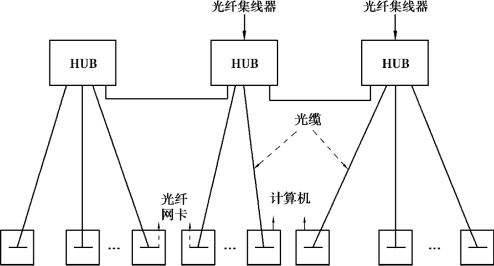

10Base-F 网络指采用光纤介质和基带传输、传输速率为10 Mbit/s 的以太网。由于光信号单向传输的特点，这种网络的结构呈星状或放射状，如图4.7所示。
这种网络的基本组成除计算机外，还有光纤集线器、光纤网卡、光缆。光缆中至少有一对光纤（发送和接收各用一根光纤），接头为ST 或SC 接头。光纤与网卡有两种连接方法：一种是将光纤直接通过ST 或SC 接头连接到可处理光信号的网卡上；另一种是通过外置光纤收发器连接，即光纤收发器一端通过AUI 接口连接电信号网卡，另一端通过ST 或SC 接头与光纤连接。在组网中，也可采用光-电转换设备将光纤网与其他网络组合在一个网络中。
图4.7 10Base-F 网络的连接结构
