MPLSVPN业务QoS举例：实现下一代计算机网络技术

2023-10-18 理论教育版权反馈

【摘要】：根据上述思想，MPLS VPN多级QoS的基本框架如图6.12所示。根据RFC 2917不同方式转发数据包策略，QoS监管控制器可以提供如下控制VPN隧道策略：图6.12MPLS VPN多级QoS的基本框架图控制和管理一条带尽力而为特性的LSP隧道，为多个VPN使用。

为了保证MPLS VPN业务的QoS，仅仅分配需要的资源是不够的，在IP网络提供实际业务的过程中，网络部件的任何故障以及任何突发的流量都可能影响MPLS VPN业务的QoS，所以，必须实时监测MPLS VPN业务的QoS，QoS监测方法可分为两类：端到端方法和分布式方法：端到端方法只能监测发送端到接收端的QoS特性，而分布式方法可以监测整个MPLS VPN业务的QoS分布特性，对MPLS VPN业务的QoS进行监测并不是QoS管理的最终目的，QoS管理的目的是保证合同规定的QoS等级，这就需要对网络资源的分配和使用进行控制，这就需要知道网络有哪些可用资源以及引起业务性能下降的网段的位置资源，控制器如何调整网络资源。不同的网络可能需要采取不同的方法，例如，可以通过改变路由策略、改变排队算法、改变业务优先级、调整缓冲区大小和缓冲区分配策略等方法对特定业务的QoS进行调整，还可以采用流量工程（traffic engineering）的机制进行网络负载平衡、同一网段中的实时流之间的QoS相关性分析预测和推断其他流的QoS信息。根据上述思想，MPLS VPN多级QoS的基本框架如图6.12所示。

用户SAL分配器可能包含的参数有：业务可用性、IP包传输时延、IP包时延变化（抖动）、IP包丢失率、IP包错误率、利用率、最小分配带宽等，并以此向QoS监管控制器申请和登记隧道。

为了更好地管理具有明确QoS保证的LSP通道中的可用资源，实现资源预约及统一调度，需要在网络中有一个统一的资源管理中心即QoS监管控制器，所有具有QoS/CoS保证的LSP通道需要在此进行登记，而每当有用户需要MPLS VPN服务时，根据用户请求的确保服务QoS/CoS，向QoS监管控制器提出申请并登记，由于QoS监管控制器了解所有的LSP可用带宽资源以及具体各用户申请的情况，可以由其根据一定的原则给出相应的隧道资源。根据RFC 2917不同方式转发数据包策略，QoS监管控制器可以提供如下控制VPN隧道策略：

pagenumber_ebook=247,pagenumber_book=240 (www.chuimin.cn)

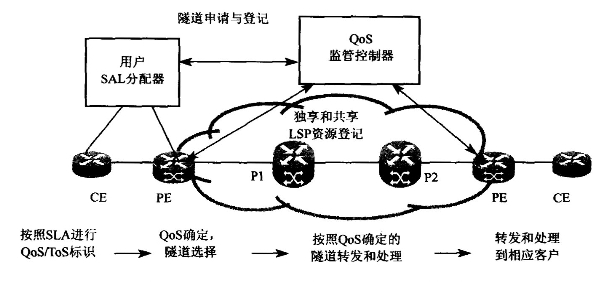

图6.12　MPLS VPN多级QoS的基本框架图

（1）控制和管理一条带尽力而为特性的LSP隧道，为多个VPN使用。

（2）控制和管理某一VPN用户专用的LSP隧道。
