下一代计算机网络技术：移动IPQoS框架功能实体

2023-10-18 理论教育版权反馈

【摘要】：全局QoS代理存储有整个网络管理域QoS的信息，如可用资源的使用情况等。不同域的全局QoS代理之间进行通信是通过开放策略服务协议来进行的。因此，本地QoS代理是位于控制层负责QoS协商和信令交互的智能实体。本地QoS代理周期更新的QoS信息。本地QoS代理负责本地的QoS提供机制，与全局QoS代理相比，本地QoS代理的智能较弱。图6.5层次化QoS基本框架图

1.移动节点（Mobile Node，简称MN）

移动节点是允许用户在移动过程中通信的设备。移动节点可以发送或接收数据流，当移动节点等待发送或接收数据流时，这些数据流可以在移动节点中进行处理。

2.无线接入网络（Radio Access Network，简称RAN）

无线接入网络是基于无线通信技术的基础设施，它可以为移动节点提供无线访问能力，从而使得移动节点在移动过程中依然能够访问有线网络基础设施。在一个无线接入网络中通常包含一些基站和基站的控制器。

3.网络管理域（Network Administration Domain，简称NAD）

一个网络管理域具有统一的管理方法、收费策略等。一般属于同一个行政管理组织。一个组织可以拥有一个或者多个网络管理域。一个网络管理域一般有一个核心主干网和多个无线接入网构成，无线接入网直接连接在核心主干网络上。

4.全局QoS代理（Global QoS Agent）

在每一个网络管理域中存在一个全局QoS代理。全局QoS代理存储有整个网络管理域QoS的信息，如可用资源的使用情况等。不同域的全局QoS代理之间进行通信是通过开放策略服务（Common Open Policy Service，简称COPS）协议来进行的。全局QoS代理负责相邻网络管理域之间的QoS管理，也负责域本地QoS代理之间的QoS控制机制。(www.chuimin.cn)

5.本地QoS代理（Local QoS Agent，简称LQA）

本地QoS代理在逻辑上可以是一个相对独立的实体，它也可以与和核心网络的边界路由器物理上集成在一起实现。一般情况下，一个无线访问网络拥有一个本地QoS代理。本地QoS代理收集并且存储有关无线接入网络QoS的信息。当一个移动节点移动到某个域，并且在这个域中要申请一定的QoS资源时，移动节点和网络控制系统之间传递信令，并且能够决定当前无线接入网络中，有哪些资源对于移动节点来说是可以利用的。因此，本地QoS代理是位于控制层负责QoS协商和信令交互的智能实体。本地QoS代理周期更新的QoS信息。根据这些信息，本地QoS可以与默认路由器一起完成对进入无线接入网络数据流的标记、监督和整形等操作。本地QoS代理负责本地的QoS提供机制，与全局QoS代理相比，本地QoS代理的智能较弱。

本地QoS代理与全局QoS代理之间的通信是通过COPS协议来实现的，相对应的本地QoS代理和默认路由器之间的通信也是通过COPS协议来完成的。

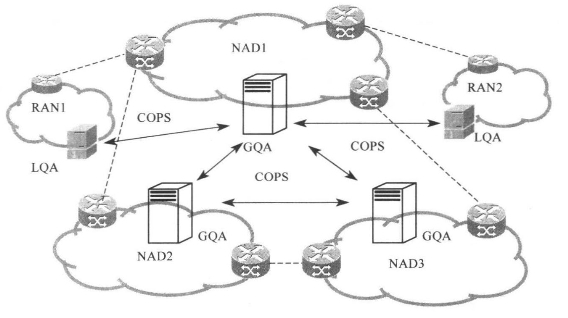

如图6.5所示，给出了两级的控制层，在这个结构中，有3个互相连接的NAD（NAD 1，NAD2，NAD3），其中NAD 1包含两个RAN（RAN1，RAN2）。在每个NAD中有一个GQA，在每个RAN中分别存在1个LQA。

pagenumber_ebook=234,pagenumber_book=227

图6.5　层次化QoS基本框架图
