角柱用来在墙角插入形状与墙角一致的柱子，可改变柱子各肢的长度和宽度，并且能自动适应墙角的形状，命令执行方式为：

菜单：“轴网柱子”→“角柱”

命令执行后，命令行提示：

选取墙角后，显示“转角柱参数”，如图3-4所示。

根据所选择的参数插入所定义的角柱。

实例3-3 角柱

绘制角柱如图3-5所示。

【实例步骤】

1.单击“角柱”对话框，命令行提示：

出现“转角柱参数”对话框，如图3-4所示。

图3-4 “转角柱参数”对话框(www.chuimin.cn)

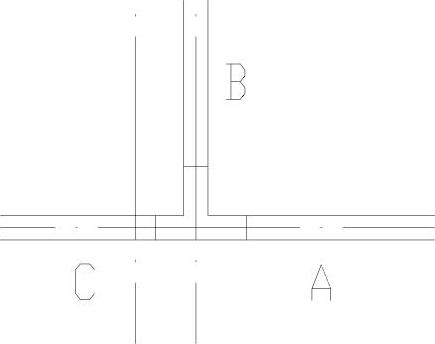

图3-5 角柱图

对话框中用到的控件说明如下：

〔材料〕可在下拉菜单获得柱子的材料，包括砖、石材、钢筋混凝土和金属。

〔长度〕输入角柱各分肢长度，可直接输入也可通过下拉菜单确定。

〔宽度〕各分肢宽度默认等于墙宽，改变柱宽后默认为对中变化，对于要求偏心变化时在完成角柱插入后以夹点方式进行修改。

〔取点X<〕其中X为A、B、C、D各分肢，按钮的颜色对应墙上的分肢，确定柱分肢在墙上的长度。

2.选中【取点A<】，在【长度】中选择400，在【宽度】中选择默认240。

3.选中【取点B<】，在【长度】中选择500，在【宽度】中选择默认240。

4.选中【取点C<】，在【长度】中选择600，在【宽度】中选择默认240。

5.单击【确定】，完成如图3-5所示。

6.保存图形。
