墙体节能技术-建筑制图与房屋建筑学
【摘要】：图15.4加气混凝土砖图15.5轻骨料混凝土材料④内保温复合墙：由承重材料与高效保温材料进行复合组成的墙体。⑤外保温复合墙：在承重外墙外表面上，粘贴或吊挂聚苯板或岩棉板，然后贴上网布或挂钢筋网增强，再做抹灰面层形成外墙保温复合墙。图15.6内保温复合墙图15.7外保温复合墙⑥夹芯复合墙：将保温层夹在墙体中间，主体墙采用混凝土或砖砌在保温材料两侧。
新型墙体材料节能、节土、利废的效果十分明显，新型墙体材料的主要类型如下：
①砖墙：实心砖或空心砖墙，在外墙内表面抹水泥型或石膏型膨胀珍珠岩砂浆。
②加气混凝土墙：加气混凝土（图15.4）热导率较低，宜用于框架填充墙和多层住宅外墙。
③轻骨料混凝土墙：采用以浮石、火山灰渣或其他轻骨料制作的多排孔混凝土空心砌块，并用保温砂浆砌筑的墙体（图15.5）。
图15.4 加气混凝土砖
图15.5 轻骨料混凝土材料
④内保温复合墙：由承重材料与高效保温材料进行复合组成的墙体。在墙体内表面上，粘贴或吊挂聚苯板或岩棉板等保温材料，然后再做抹灰面层，形成内保温复合墙（图5.6）。(www.chuimin.cn)
⑤外保温复合墙：在承重外墙外表面上，粘贴或吊挂聚苯板或岩棉板，然后贴上网布或挂钢筋网增强，再做抹灰面层形成外墙保温复合墙（图15.7）。这是目前发展的方向。其优点是：保温材料对主体结构具有保护作用；有利于消除或减弱热桥的影响；由于储热能力较强的主体结构位于室内一侧，有利于房间的热稳定性，减少室温的波动；避免二次装修对内保温层造成的损坏；既有建筑改造施工时，可减少对住户的干扰。
图15.6 内保温复合墙

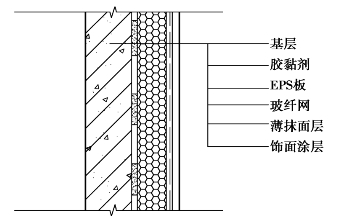

图15.7 外保温复合墙
⑥夹芯复合墙：将保温层夹在墙体中间，主体墙采用混凝土或砖砌在保温材料两侧（图15.8）。夹芯保温墙由黏土砖和保温材料组成，分为围护墙、保温层和承重墙三层。
图15.8 夹心温复合墙
