钢筋混凝土框架结构梁平法施工图也有两种注写方式，分别为平面注写方式和截面注写方式。

1.平面注写方式

平面注写方式是在梁平面布置图上，分别在不同编号中各选一根梁，在其上以注写截面尺寸和配筋具体数值的方式来表达梁平面施工图。

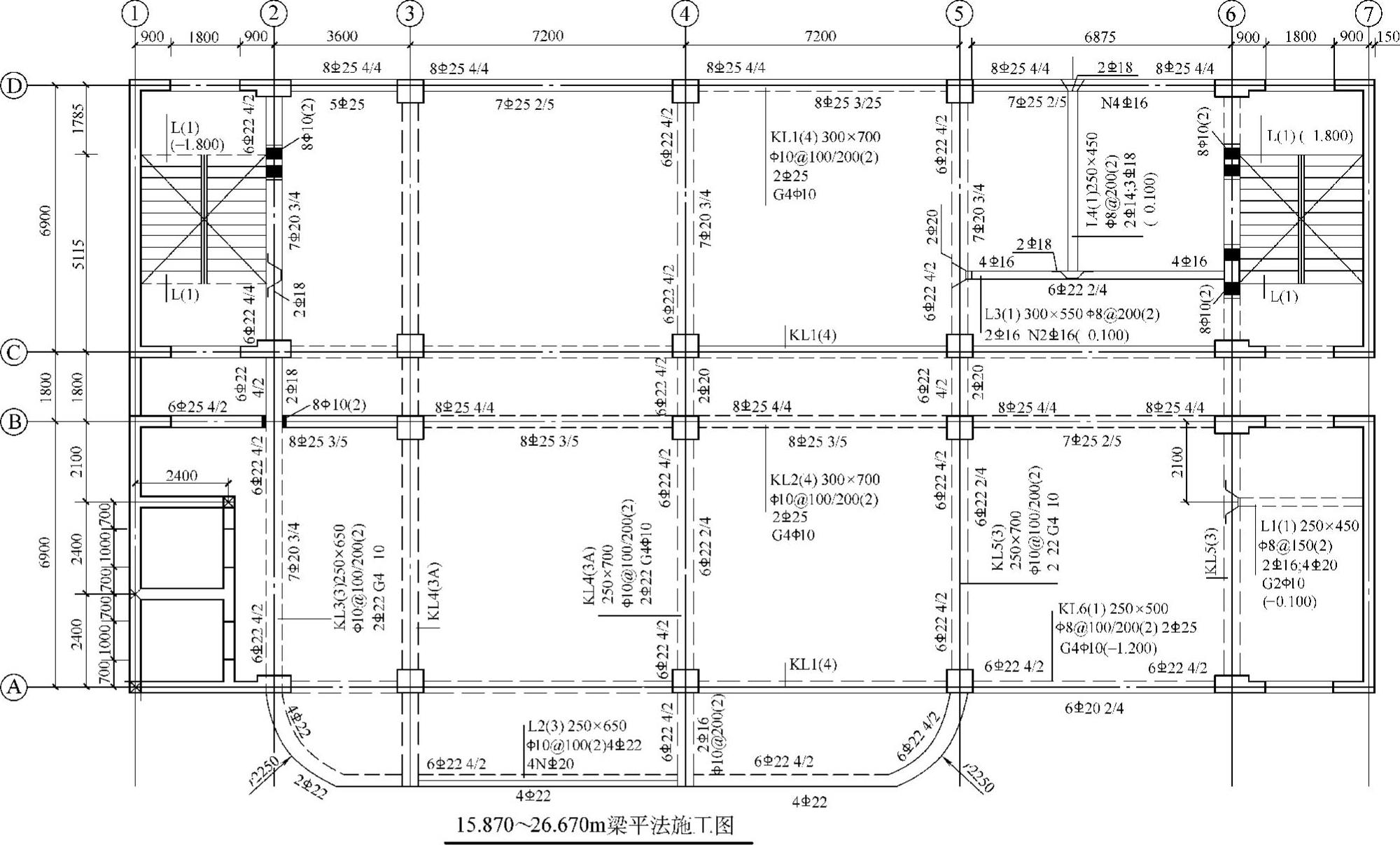

平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时原位标注取值优先。梁平法施工图平面注写方式集中标注示例如图1-3所示。

图中四个梁截面采用传统表示方法绘制，用于对比按平面注写方式表达的同样内容，实际采用平面注写表达时，不需要绘制梁截面配筋图及相应截面号。

（1）梁集中标注梁集中标注的内容，有五项必注值及若干项选注值。

1）梁编号为必注值。梁编号见表1-2。

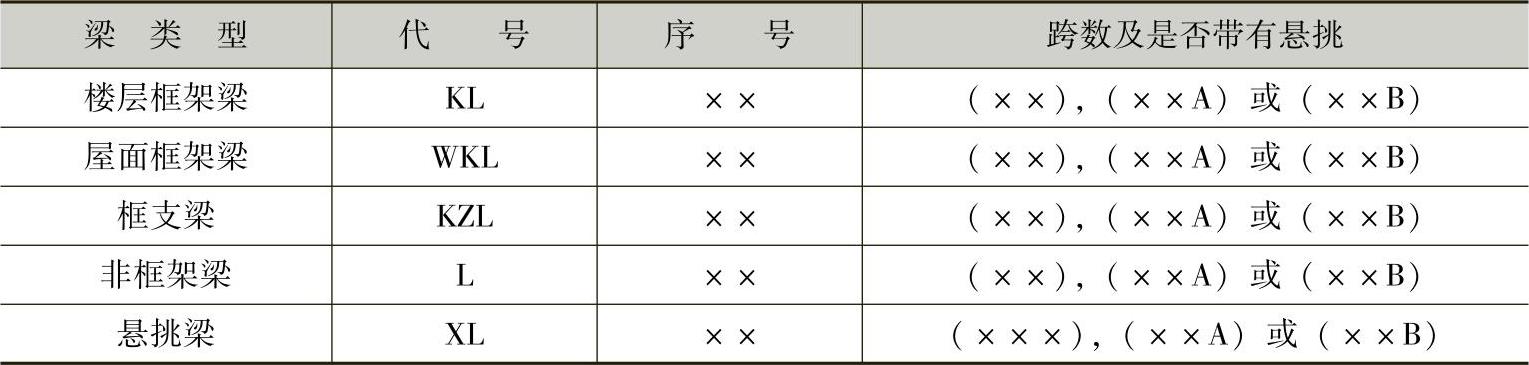

表1-2 梁编号

注：（××A）为一端有悬挑；（××B）为两端有悬挑。悬挑不计入跨数。例如，KL7（5A）表示7号框梁，5跨，一端有悬挑。

2）梁截面尺寸为必注值。当为等截面时，用b×h表示；当为加腋梁时，用b×hYc₁×c₂表示，其中c₁为腋长，c₂为腋高，h₁，h₂分别为根部和端部的高度，如图1-4所示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h₁/h₂，如图1-5所示。

3）梁箍筋，包括钢筋级别、直径、间距及肢数为必注值。箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时则不用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例如，10@100/200（4），表示箍筋为HPB235（Ⅰ级）钢筋，直径为10mm，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

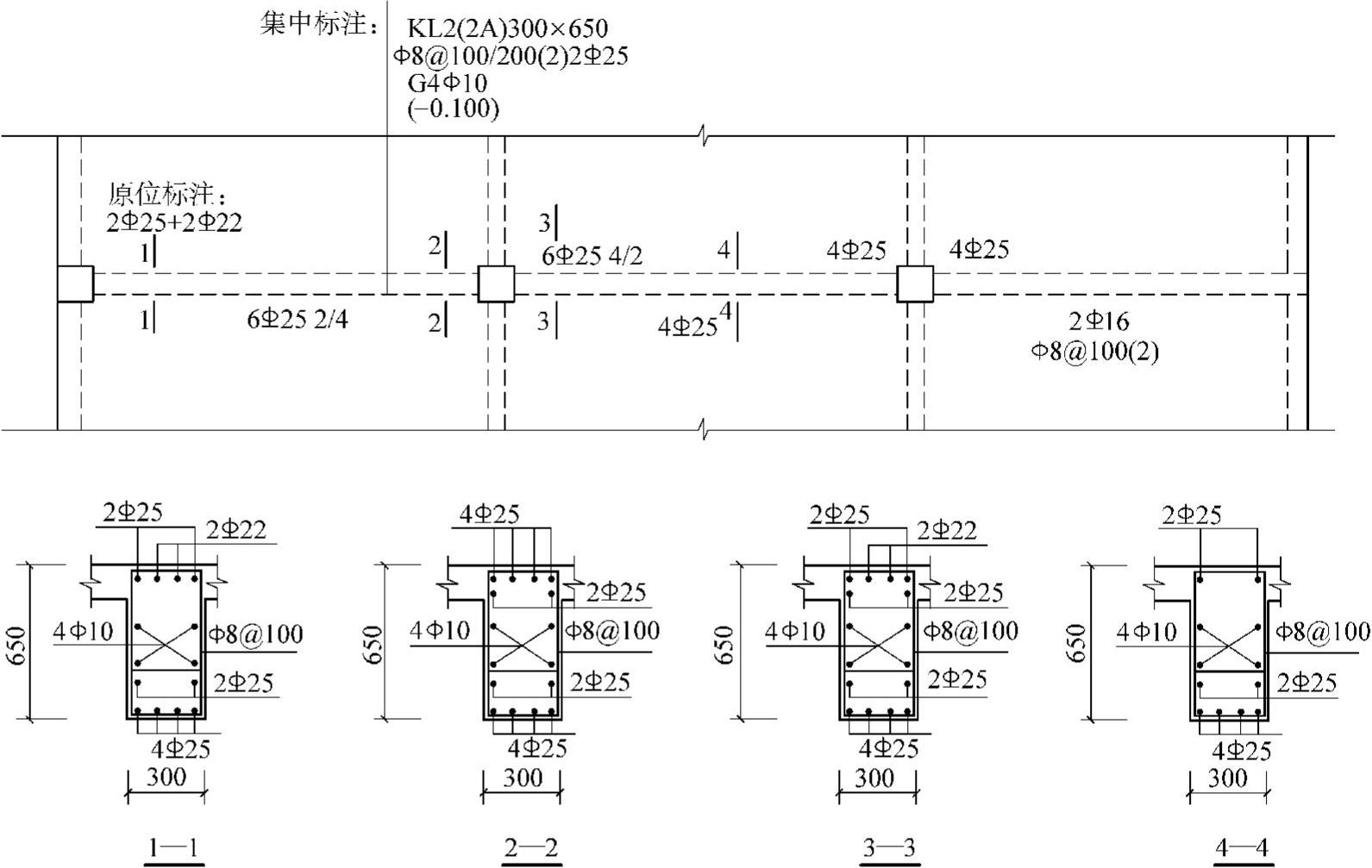

图1-3 梁平法施工图平面注写方式集中标注示例

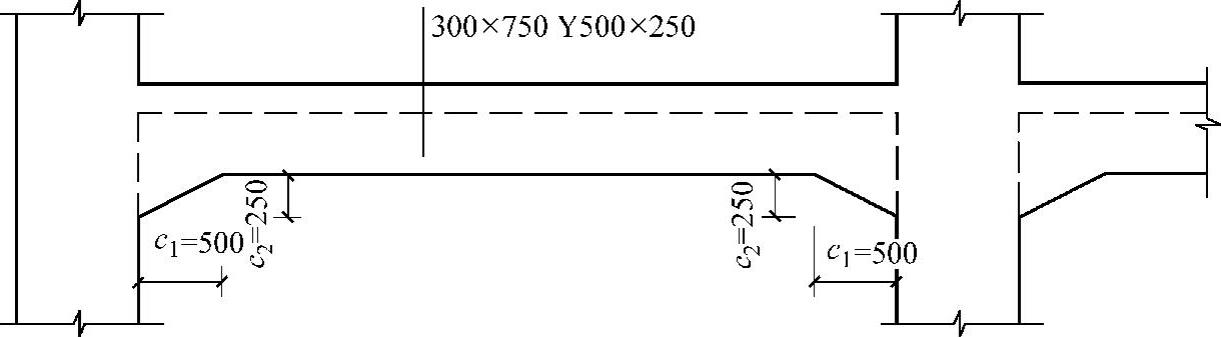

图1-4 加腋截面尺寸注写示例

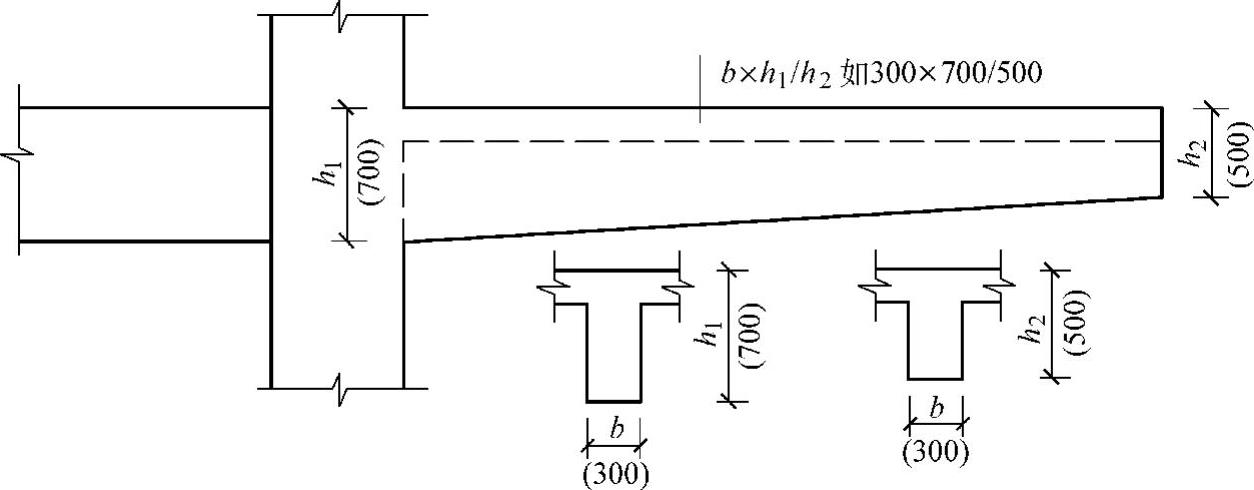

图1-5 悬挑梁不等截面尺寸注写示例

10@100（4）/150（2），表示箍筋为HPB235（Ⅰ级）钢筋，直径为10mm，加密区间距为100mm，四肢箍；非加密区间距为150mm，两肢箍。

4）梁上部贯通筋或架立筋根数为必注值。当同排纵筋既有贯通筋，又有架立筋时，应用加号“+”将贯通筋和架立筋相连。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与贯通筋的区别。当全部采用架立筋时，则将其写入括号内。

架立筋一般是I级钢，贯通筋多为Ⅱ级钢

例如，222用于双肢箍；222+（412）用于六肢箍，其中222为贯通筋，412为架立筋。

当梁的上部纵筋和下部纵筋为全跨相同，且多数跨的全部配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。

是上部和下部分别各自相同！

例如，322；320表示梁的上部配置322的贯通筋，梁的下部配置320的贯通筋。(www.chuimin.cn)

5）梁的侧面配置的纵向构造筋或受扭钢筋为必注值。当梁腹板高度h_w≥450mm时，须配置纵向构造钢筋，此项注写值以大写字母G打头，接连注写设置在梁两个侧面的总配筋值，且对称配置。

例如，G412表示梁两个侧面共配有4根直径为12mm的Ⅰ级纵向构造钢筋，每侧各配置2根。

当梁侧配置受扭纵向钢筋时，此项注写以大写字母N打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。

例如，N622表示梁的两侧面共配置6根直径为22mm的Ⅱ级受扭纵向钢筋，每侧各配置3根。

（2）梁原位标注

1）梁支座上部纵筋指含贯通筋在内的所有纵筋。当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。例如，梁支座上部纵筋注写为6254/2，则表示上一排纵筋为425，下一排纵筋为225。

当同一排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，前面的为角部纵筋。例如，梁支座上部有四根纵筋注写为225+222，则表示225放在角部，222放在中部。

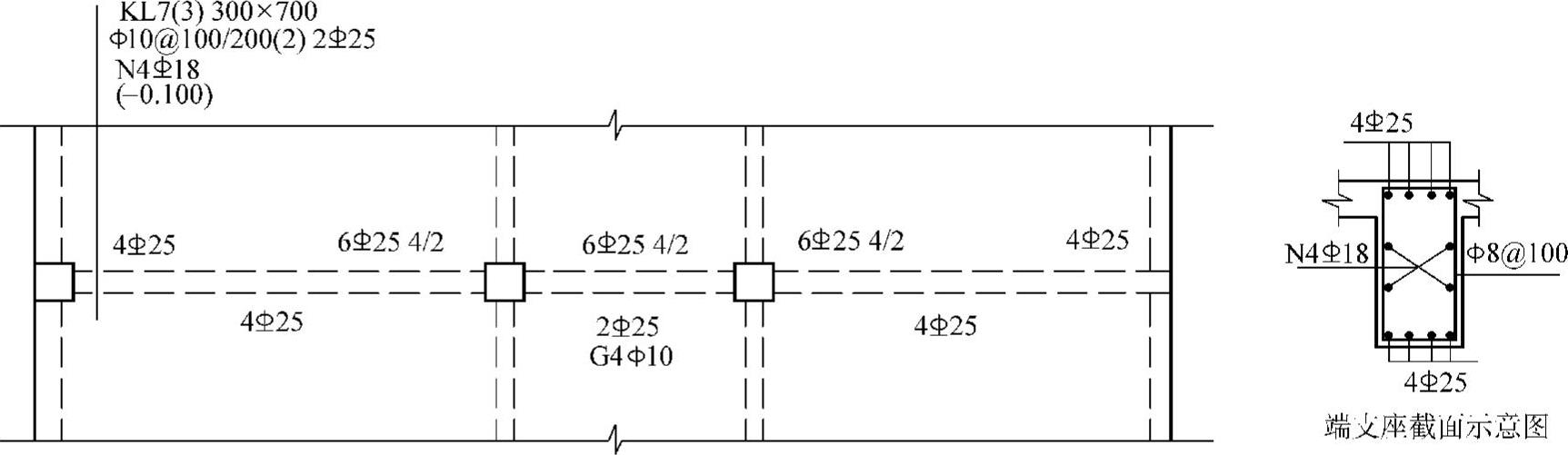

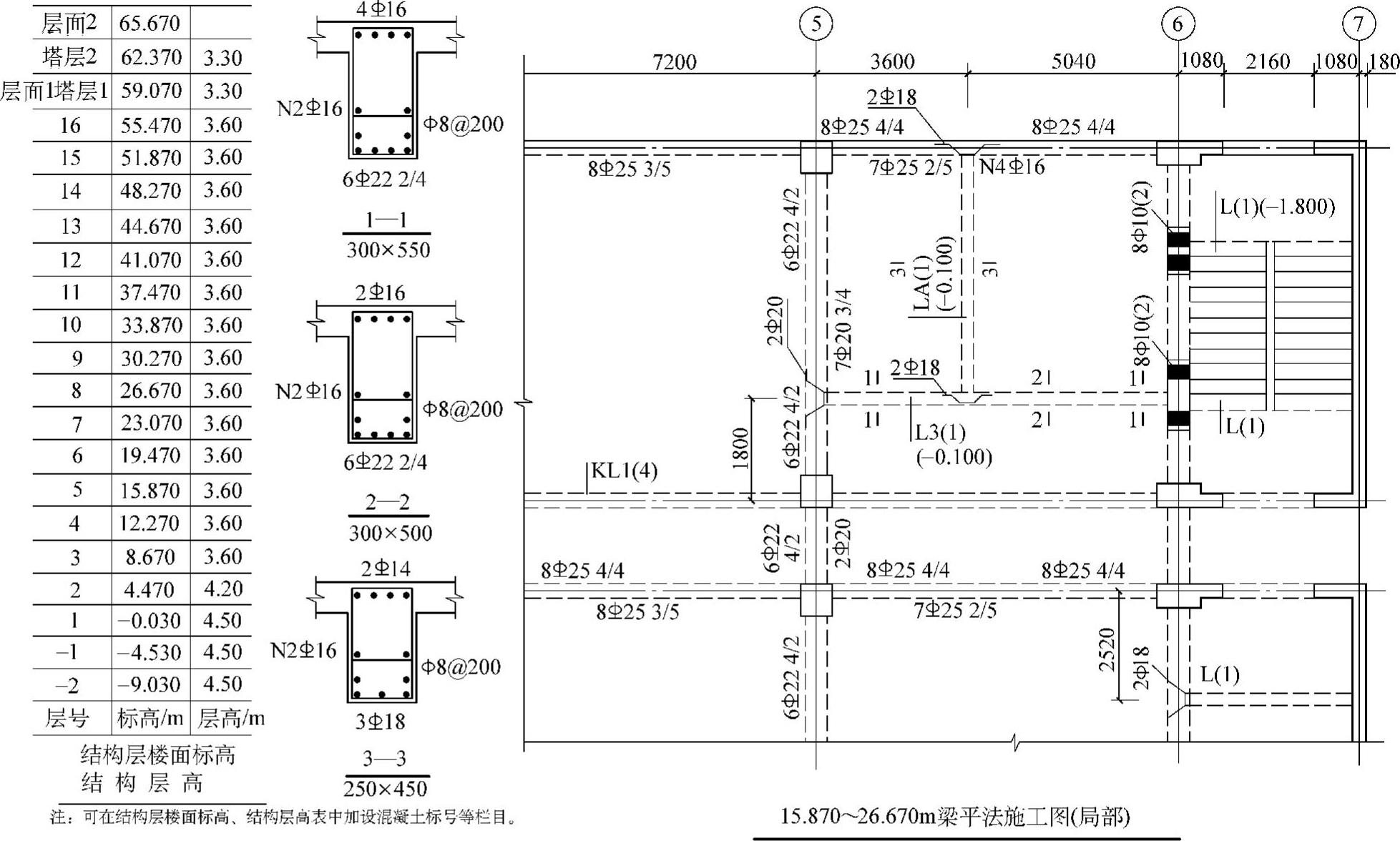

当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。大小跨梁的注写示例如图1-6所示。

2）当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。例如，梁下部纵筋为6254/2，则表示上一排纵筋为225，下一排纵筋为425，全部伸入支座。

当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，角筋注写在前面。

当梁下部纵筋不全部伸入支座时，将支座下纵筋减少的数量写在括号内。例如，梁下部纵筋为625（-2）/4，则表示上排纵筋为225且不伸入支座；下一排纵筋为425，全部伸入支座。梁下部纵筋为225+322（-3）/525，则表示上排纵筋为225和322，其中322不伸入支座；下一排纵筋为525，全部伸入支座。
