汽车门锁控制系统个性化功能设置
【摘要】：表74为丰田某车型与门锁控制系统相关的定制功能，可以使用智能测试仪Ⅱ来定制这些系统设置。表74丰田某车型与门锁控制系统相关的定制功能（续）图732所示为使用丰田智能测试仪Ⅱ将无线控制功能关闭的操作过程。要想恢复无线控制功能，再次用诊断仪的定制功能将无线控制的当前设置改为“ON”即可。
现在，很多车型的门锁控制系统及无线门锁控制系统的某些功能可以根据用户的使用习惯或喜好来设置，通常称为“个性化设置”或“定制”，如车门钥匙的一步或两步解锁功能、遥控器的一步或两步解锁功能、遥控器操作时的危险警告灯回应功能、变速杆联动自动车门锁定功能、车速达到一定值的自动上锁功能等。当怀疑这些定制功能被改变时，应按维修手册或用户手册规定的设置步骤进行设定，有可能需要用诊断仪中定制功能进行定制。
表7⁃4为丰田某车型与门锁控制系统相关的定制功能，可以使用智能测试仪Ⅱ来定制这些系统设置。

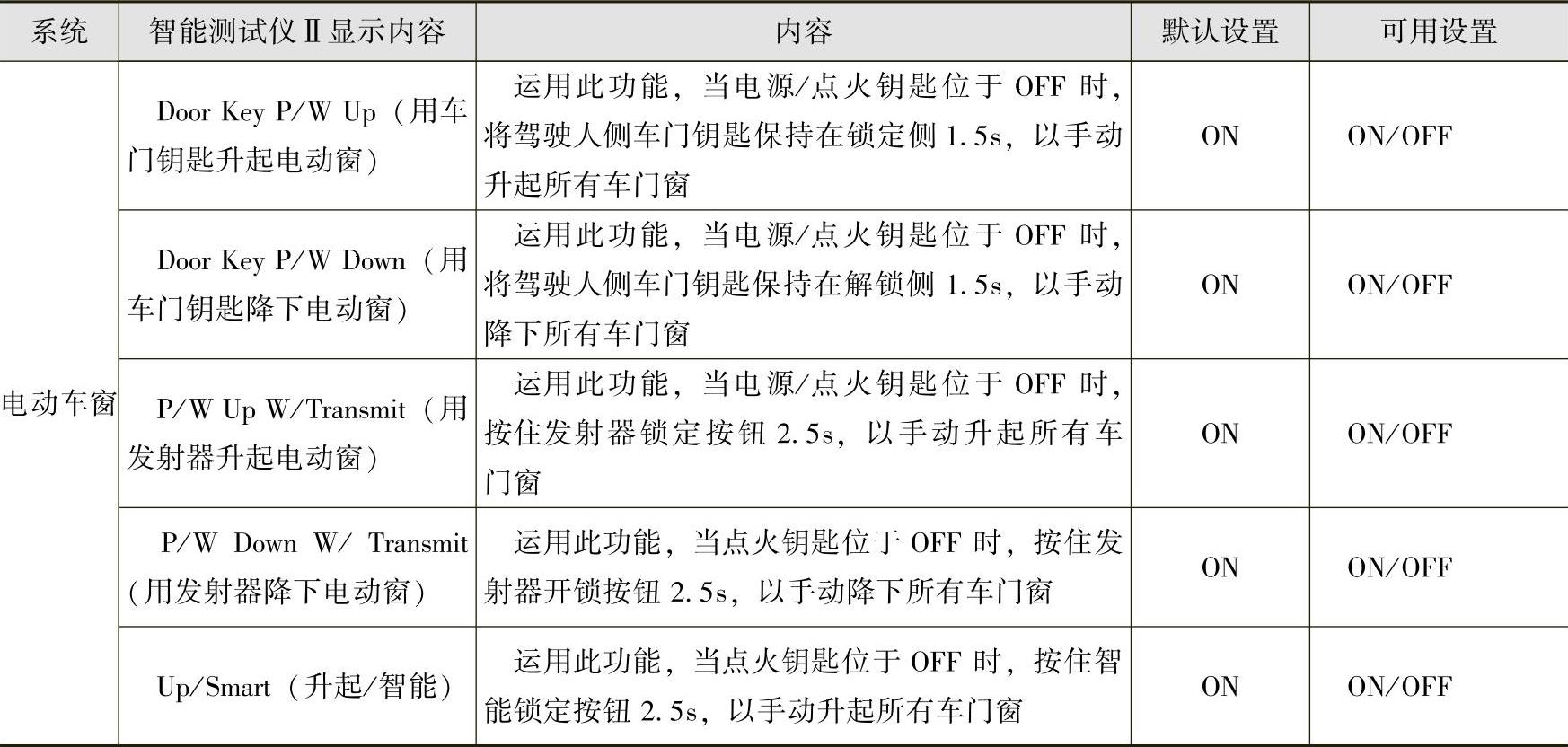

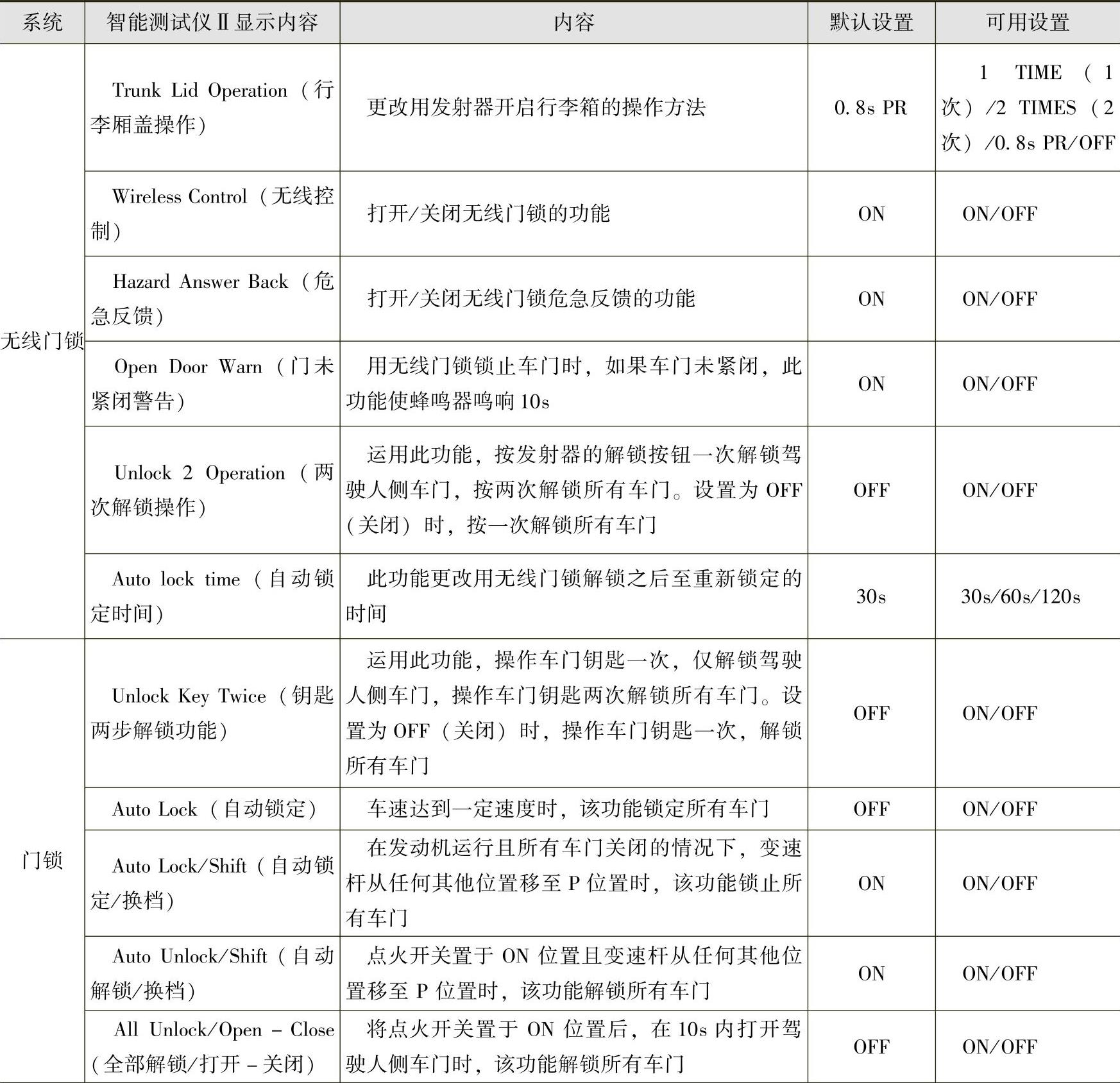

表7⁃4丰田某车型与门锁控制系统相关的定制功能
（续）

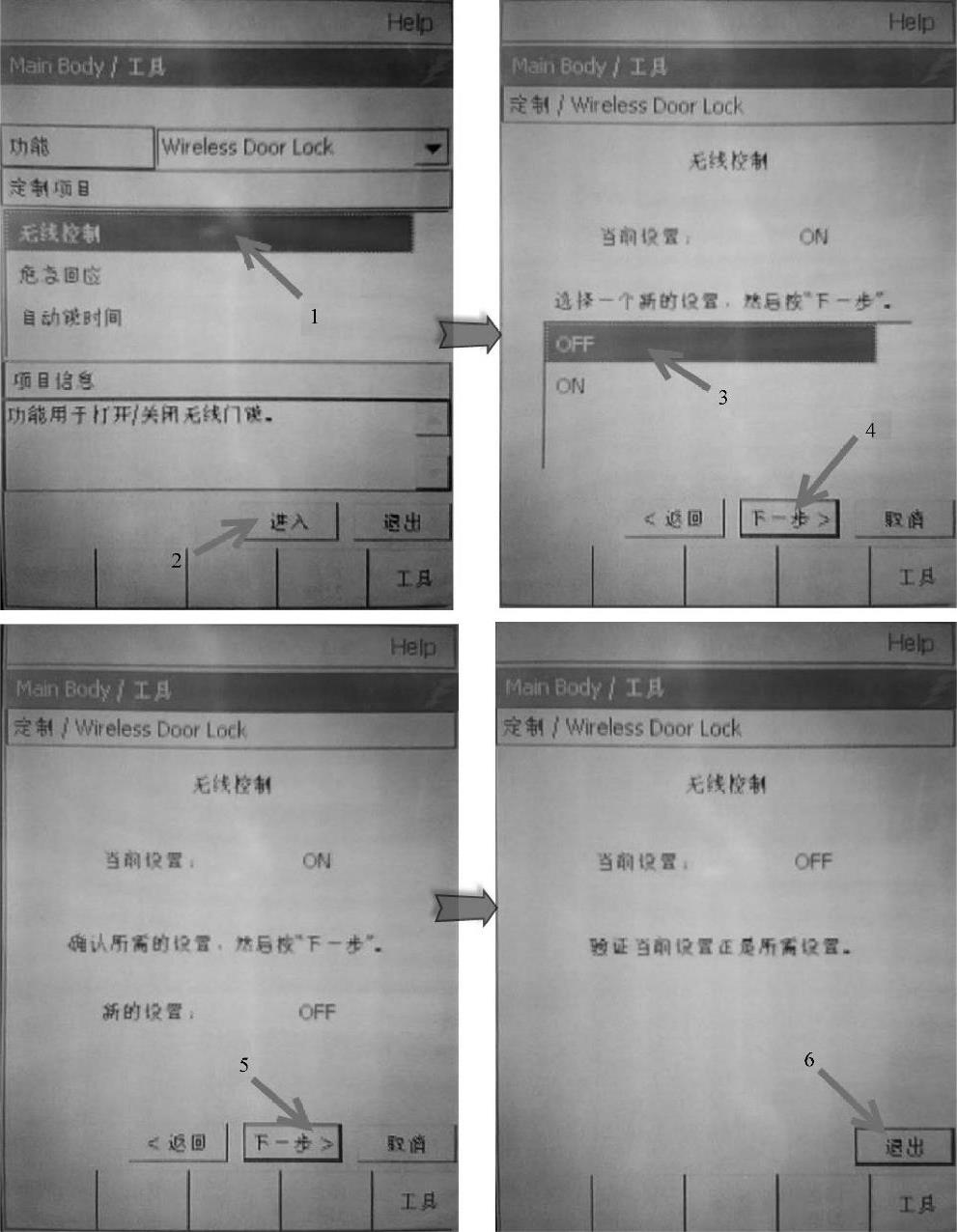

图7⁃32所示为使用丰田智能测试仪Ⅱ将无线控制功能关闭的操作过程。
图7⁃32 用丰田智能测试仪Ⅱ的定制功能关闭无线控制功能的操作
定制功能改变后，需进行实际操作以验证当前设置是否正是所需的设置。要想恢复无线控制功能，再次用诊断仪的定制功能将无线控制的当前设置改为“ON”即可。

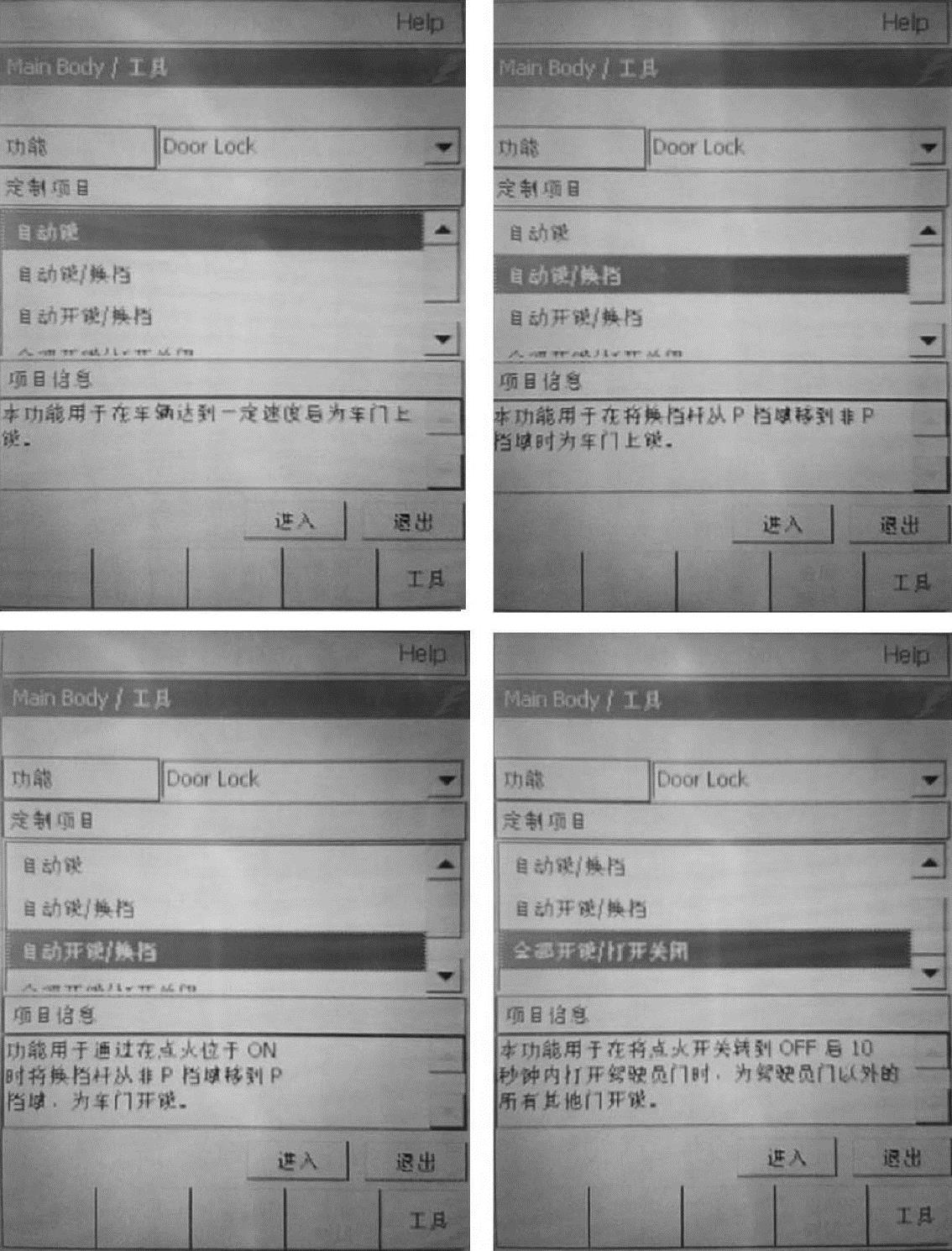

使用丰田智能测试仪Ⅱ的“Main Body”→“工具”对系统进行相关功能定制时，只要选中某定制项目，其屏幕下方的“项目信息”栏中就会显示相应的功能说明，以丰田汉兰达车为例，如图7⁃33所示，依次对“自动锁”“自动锁/换档”“自动开锁/换档”“全部开锁/打开关闭”功能的描述。“自动锁”功能用于在车辆达到一定车速后为车门上锁；“自动锁/换档”功能用于将变速杆从“P”位移出至其他档位时为车门上锁；“自动解锁/换档”则用于在点火开关位于“ON”时将换档杆从非“P”位移至“P”位时为车门开锁；“全部开锁/打开关闭”功能用于在点火开关转到“OFF”后的10s内打开驾驶人侧车门时，为驾驶人侧门外的其他车门开锁。
图7⁃33 丰田汉兰达车门锁系统定制项目的含义
各种车型的定制方式并不相同，有的是以控制单元编码的方式进行的，如大众车系的舒适性控制系统，具体可参照维修手册。根据车辆装备的不同，其控制单元的编码不同，在更换新的控制单元或需更改其定制功能时，应对其进行编码，如进入舒适性控制系统后，选择“07控制单元编码”功能，即可对控制单元编码。一般说来，国产大众车型中如车辆只装备中央门锁与两个电动车窗，其控制单元的编码应为“00256”或“00257”。“00256”表示此车用钥匙或遥控器在车外开门时，第一次只能解锁驾驶人侧车门，第二次操作解锁所有车门，即两步解锁；“00257”则表示此车用钥匙或遥控器在车外开门时，第一次就可以解锁所有车门，即一步解锁。如车辆装备了中央门锁与两个电动车窗并带有记忆功能，其控制单元的编码应为“00258”或“00259”，“00258”表示两步解锁，“00259”则表示一步解锁。如车辆装备中央门锁与4个电动车窗不带记忆功能，其控制单元的编码应为“04096”或“04097”，“04096”表示两步解锁，“00257”则表示一步解锁。如车辆装备了中央门锁与4个电动车窗并带有记忆功能，其控制单元的编码应为“04098”或“04099”，“04098”表示两步解锁，“04099”则表示一步解锁。根据驾驶人的需要，在两个正确编码之间选择变更，以适应驾驶人“一步解锁”或“两步解锁”的要求。
有些车型某些定制功能还可以不用诊断仪而进行人工设定，如长安福特C307车型。目前C307车型的车门遥控开启的方式有两种：按一次遥控器上的“开锁键”只能打开左前车门，3s内再按一次“开锁键”才能打开其余的三个车门；按一次遥控器上的“开锁键”即可一次同时打开4个车门。4个车门遥控开启方式的手动设定方法如下：关闭点火钥匙，同时按下“开锁键”和“锁止键”并保持4s以上，等待转向灯闪烁一次后，放开两个键即完成此次设置。两种开门方式的变换都通过此一种方式进行。
