混凝土及钢筋混凝土工程量计算规则和价格实例
【摘要】：表4-35 预制混凝土板表4-36 预制混凝土椽子表4-37 预制混凝土其他构件（续）
1.现浇混凝土柱
现浇混凝土柱工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-26的规定执行。
表4-26 现浇混凝土柱（编码：020401）
2.现浇混凝土梁
现浇混凝土梁工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-27的规定执行。
表4-27 现浇混凝土梁（编码：020402）
3.现浇混凝土桁、枋
现浇混凝土桁、枋工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-28的规定执行。
4.现浇混凝土板
现浇混凝土板工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-29的规定执行。
5.现浇混凝土其他构件
现浇混凝土其他构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-30的规定执行。
6.预制混凝土柱
预制混凝土柱工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-31的规定执行。

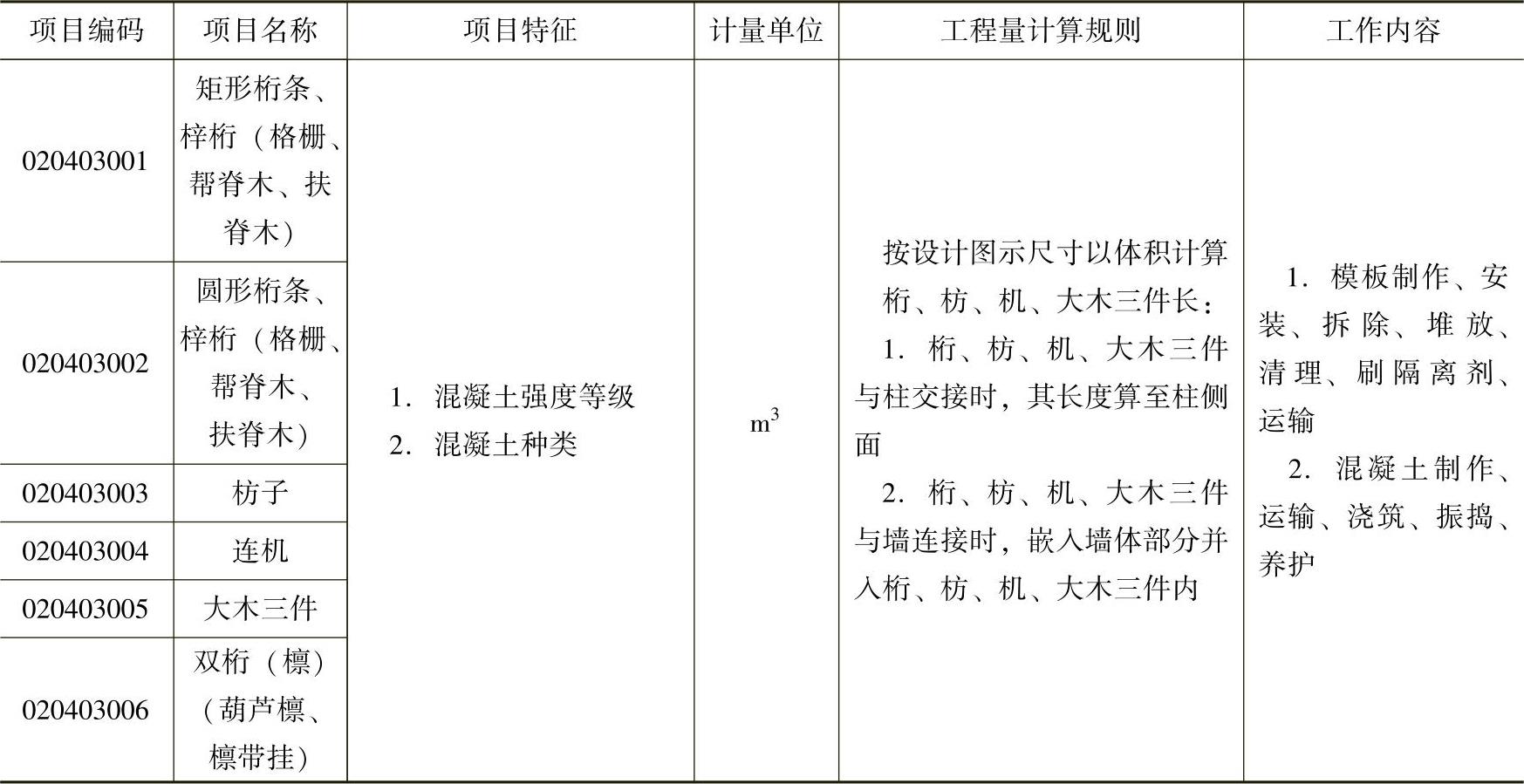

表4-28 现浇混凝土桁、枋（编码：020403）

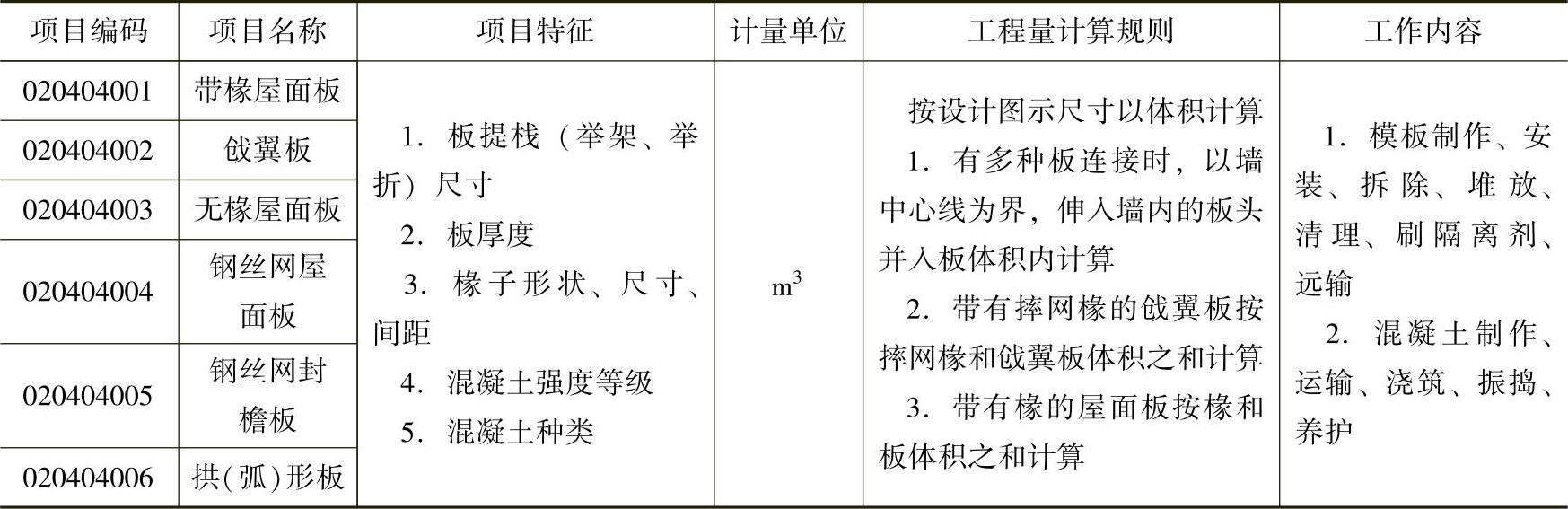

表4-29 现浇混凝土板（编码：020404）

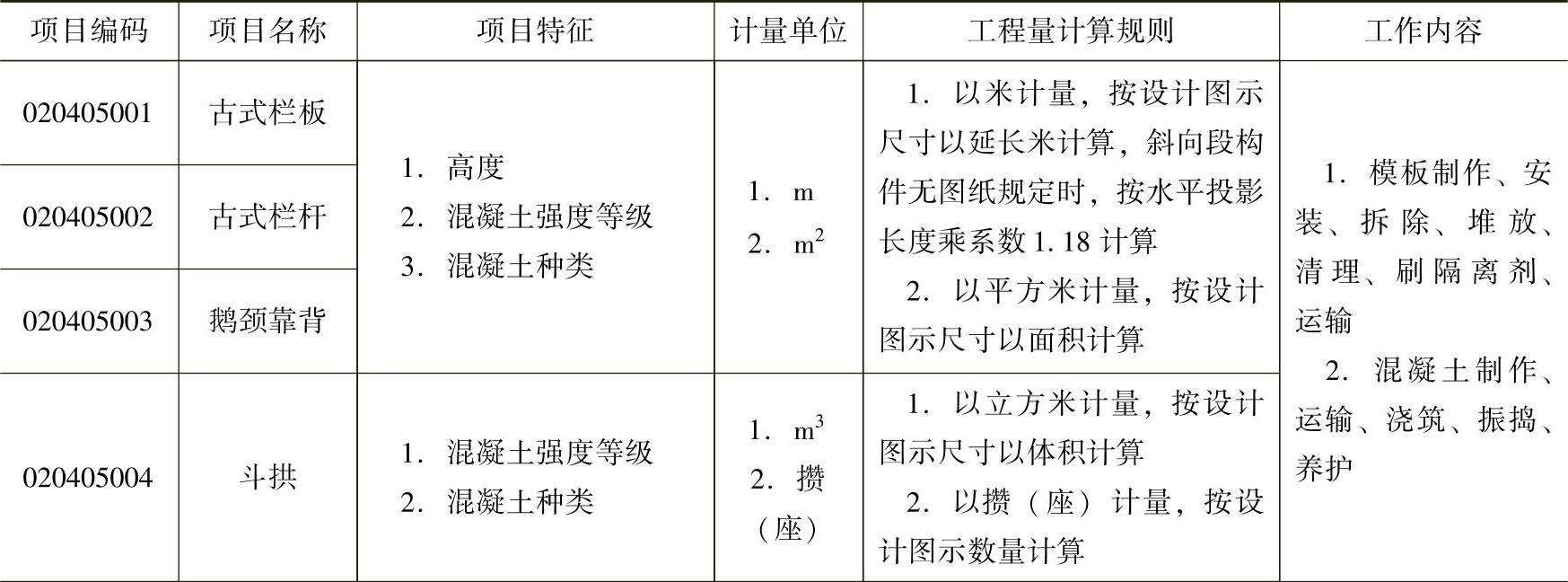

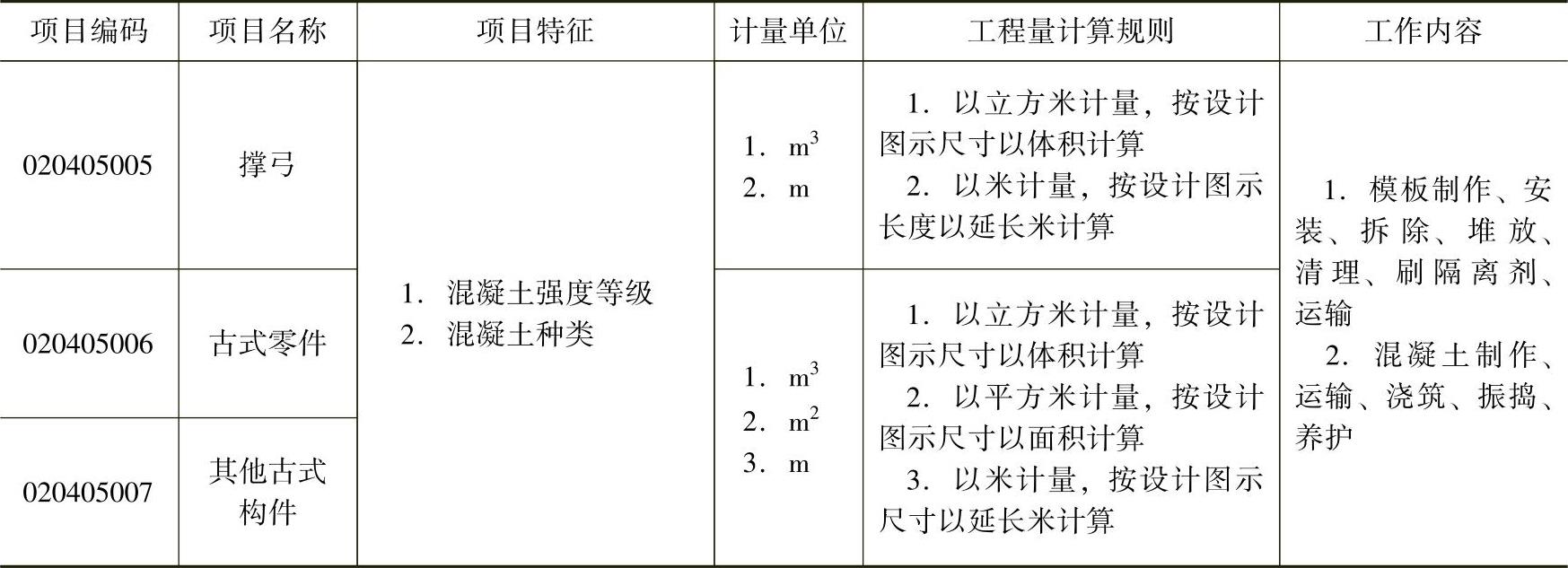

表4-30 现浇混凝土其他构件（编码：020405）
（续）

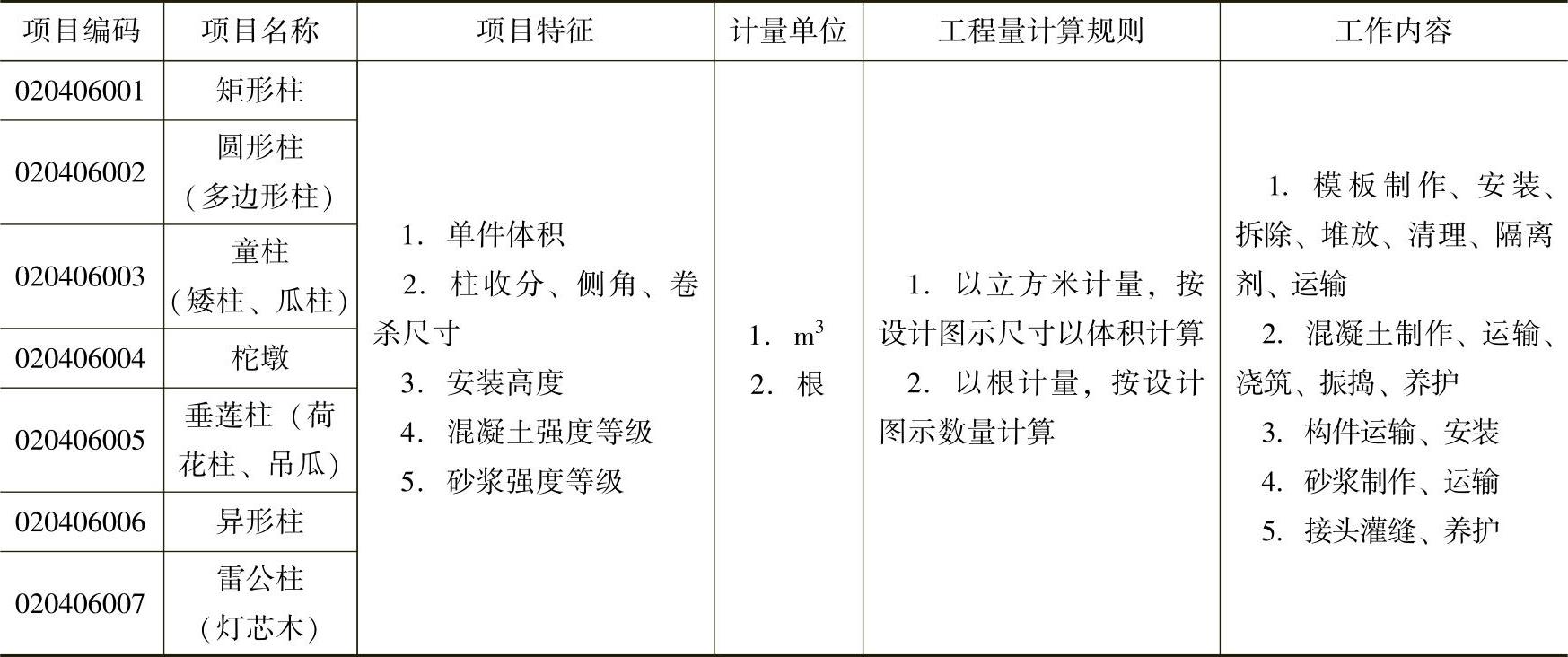

表4-31 预制混凝土柱（编码：020406）
7.预制混凝土梁
预制混凝土梁工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-32的规定执行。
表4-32 预制混凝土梁（编码：020407）
8.预制混凝土屋架
预制混凝土屋架工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-33的规定执行。
表4-33 预制混凝土屋架（编码：020408）
9.预制混凝土桁、枋
预制混凝土桁、枋工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-34的规定执行。

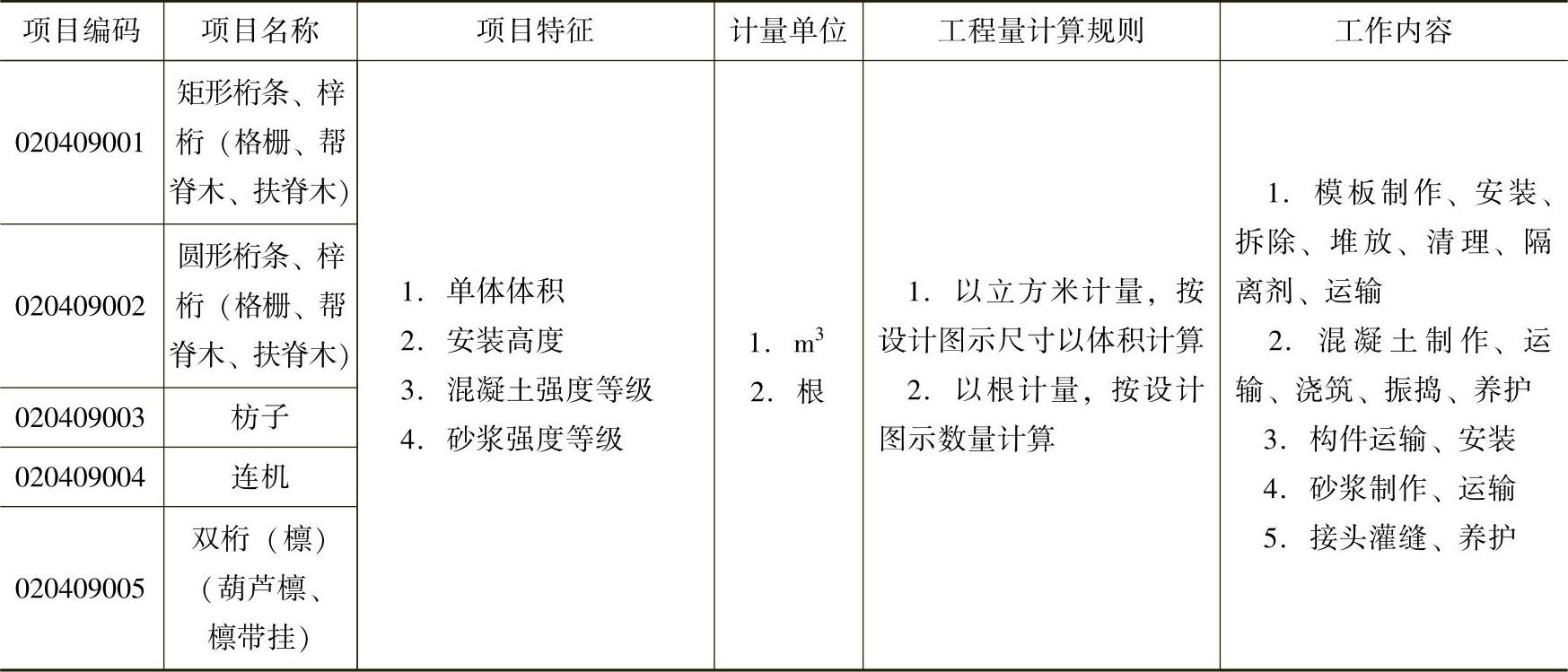

表4-34 预制混凝土桁、枋（编码：020409）
10.预制混凝土板
预制混凝土板工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-35的规定执行。
11.预制混凝土椽子
预制混凝土椽子工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-36的规定执行。
12.预制混凝土其他构件
预制混凝土其他构件工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表4-37的规定执行。

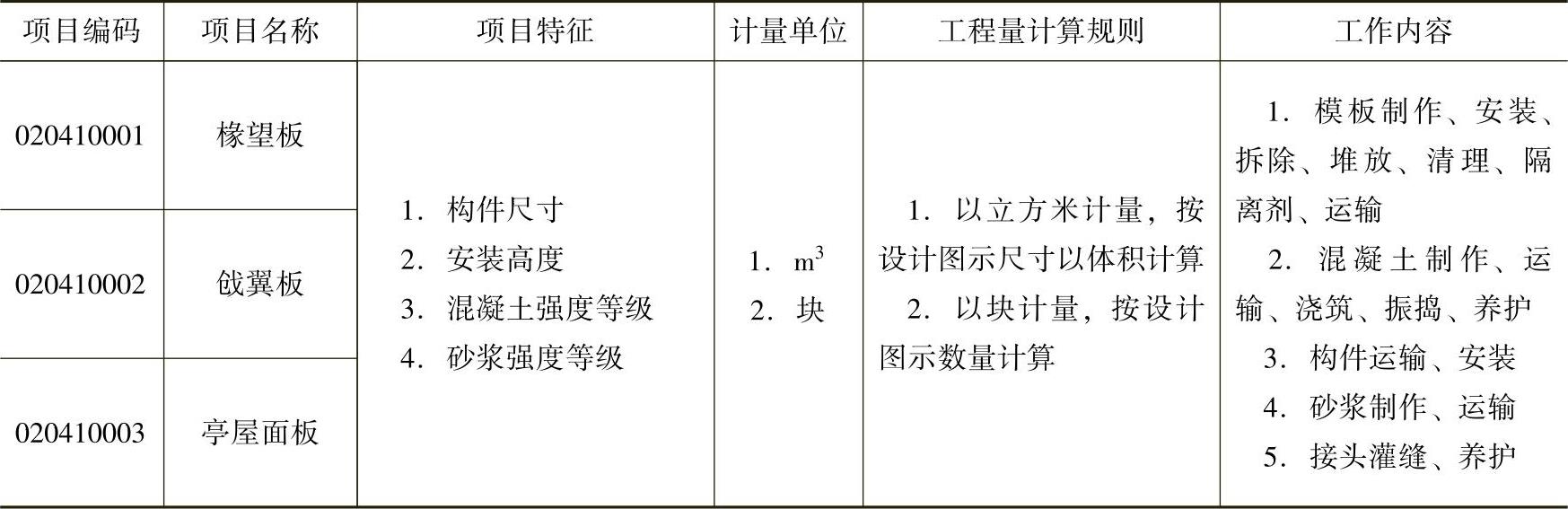

表4-35 预制混凝土板（编码：020410）

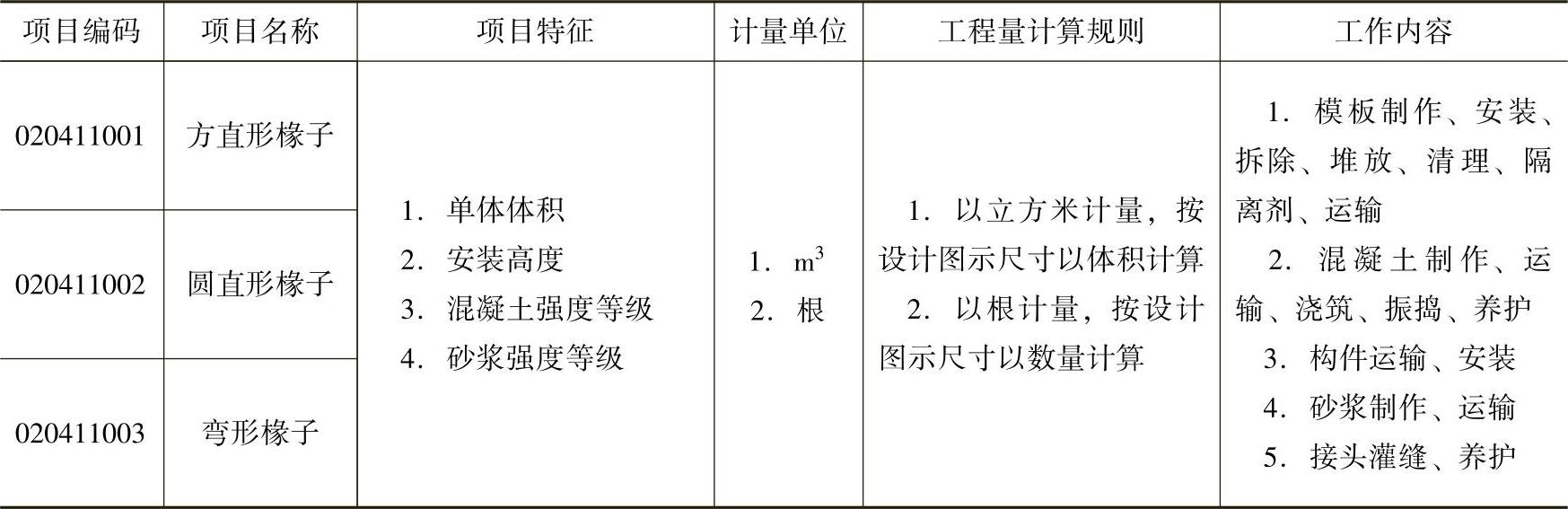

表4-36 预制混凝土椽子（编码：020411）

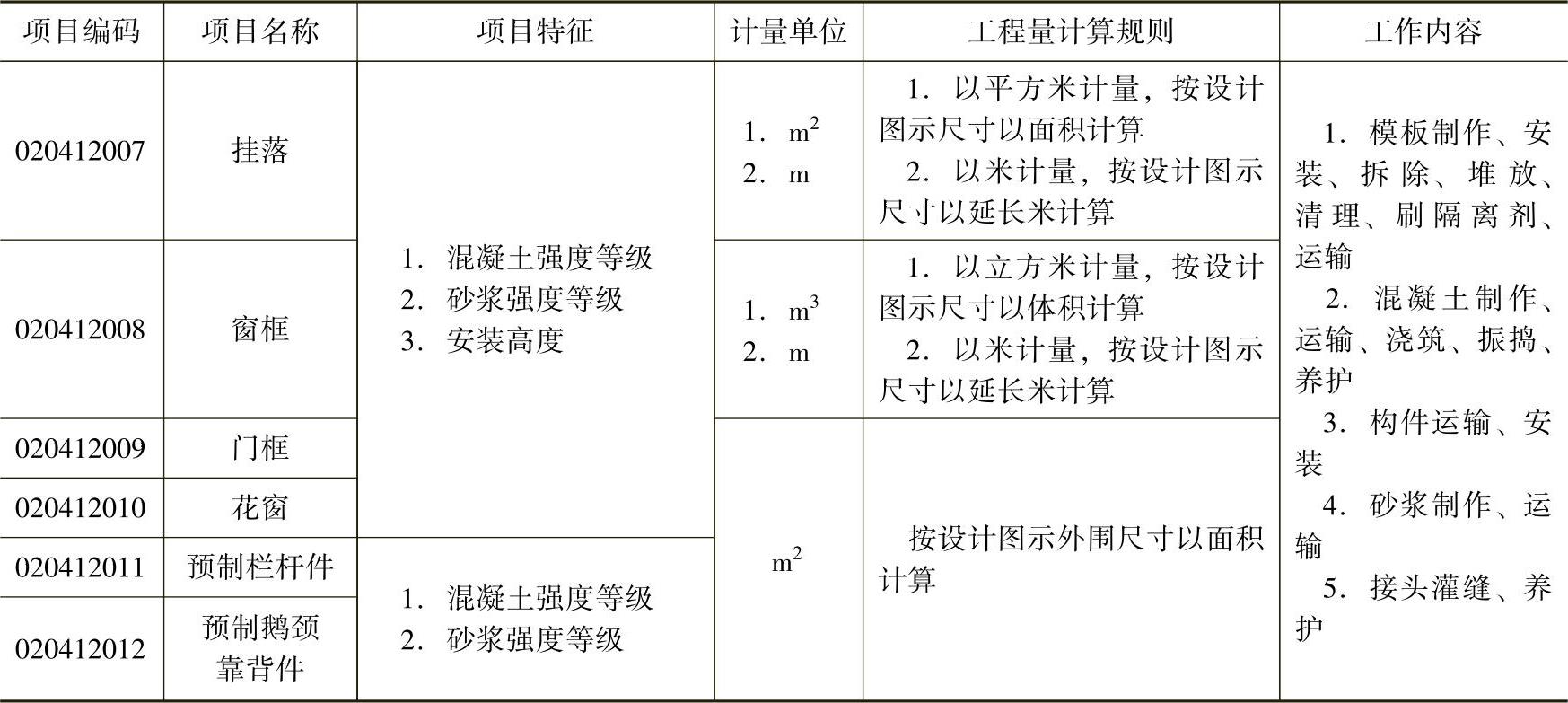

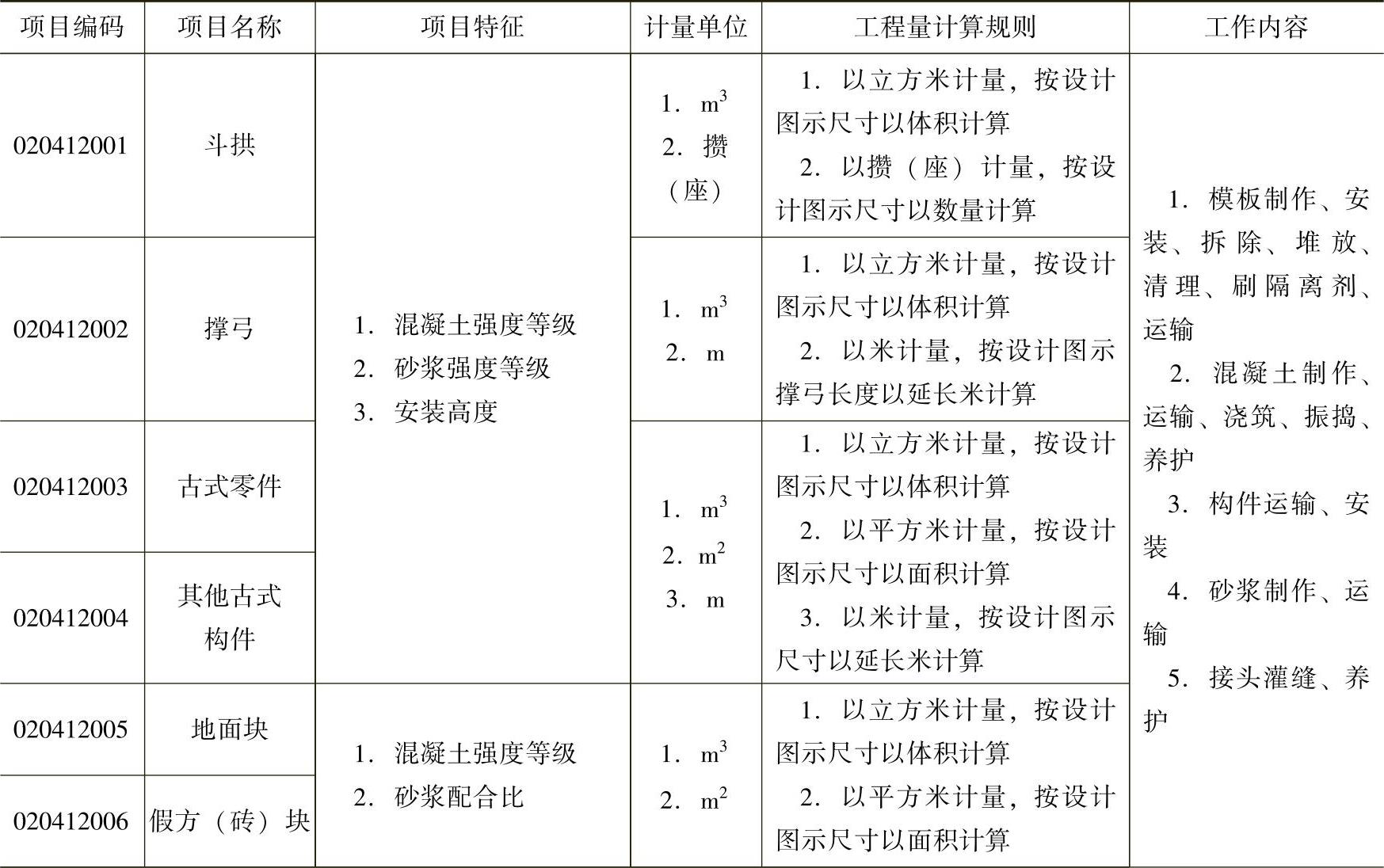

表4-37 预制混凝土其他构件（编码：020412）
（续）
