汽车结构认识与代码认识（第3版）
【摘要】：能力标准学完本任务，你应获得以下能力：①了解汽车的分类与代码。图2.1各种汽车表2.1轿车的分级②货车货车又称“载货汽车”“载重汽车”“卡车”，主要用来运送各种货物或牵引全挂车。表2.5汽车型号中部4位阿拉伯数字代号的含义3）尾部尾部分为两部分：前部分由汉语拼音组成，表示专用汽车分类代号。TJ7131U——TJ代表天津汽车制造厂，7代表轿车，13代表排气量为1.3 L，1代表该车为第二代产品，U为厂家自定义。
能力标准
学完本任务，你应获得以下能力：
①了解汽车的分类与代码。
②能识读汽车的铭牌。
任务描述
请以下列任务为指导，完成相关知识的学习和实施练习：
①识别汽车的种类。
②查找和记录汽车铭牌，并分析解释其主要技术参数。
相关知识
汽车的定义与分类
（1）汽车的定义
汽车是由动力装置驱动、具有4个或4个以上车轮的非轨道无架线的车辆。它主要用于载运人员或货物，牵引载运人员或货物的车辆以及特殊用途。
（2）汽车的分类
汽车的分类方法很多。
1）按用途分类
汽车按用途进行分类，可以分为轿车、货车、越野汽车、自卸汽车、牵引汽车、客车及专用汽车等，如图2.1所示。
①轿车
轿车是指乘坐2～8人的小型载客车辆。根据发动机排量大小，可分为微型、普遍级、中级、中高级及高级轿车5种。轿车可按发动机排量分级，见表2.1。

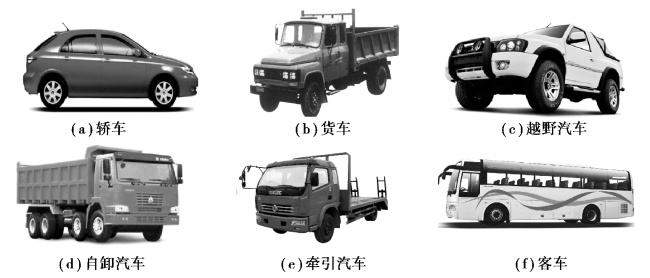

图2.1 各种汽车
表2.1 轿车的分级
②货车
货车又称“载货汽车”“载重汽车”“卡车”，主要用来运送各种货物或牵引全挂车。货车按载质量可分为微型、轻型、中型、重型4种。
载货汽车可按其总质量分级，见表2.2。
表2.2 载货汽车的分级
③越野汽车
越野汽车主要用于非公路上载运人员和货物或牵引设备，一般为全轴驱动。按驱动形式可分为4×4、6×6、8×8几种。越野汽车可按其总质量进行分级（见表2.3）。
表2.3 越野汽车的分级
④自卸汽车
自卸汽车是指货厢能自动倾翻的载货汽车。自卸汽车有向后倾卸的和左右后3个方向均可倾卸的两种。
⑤牵引汽车
牵引汽车是指专门或主要用来牵引的车辆。它可分为全挂牵引车和半挂牵引车。
⑥客车
客车是指乘坐9人以上，具有长方形车厢，主要用于载运人员及其行李物品的车辆。根据车辆的长度（3.5、7、10、12 m），可将客车分为微型、轻型、中型、大型及特大型5种。客车可按车身长度分级，见表2.4。
表2.4 客车的分级
⑦专用汽车
为了承担专门的运输任务或作业，装有专用设备，具备专用功能的车辆。
2）按发动机和驱动桥在汽车上的位置分类
汽车按发动机和驱动桥在汽车上的位置分类如图2.2所示。

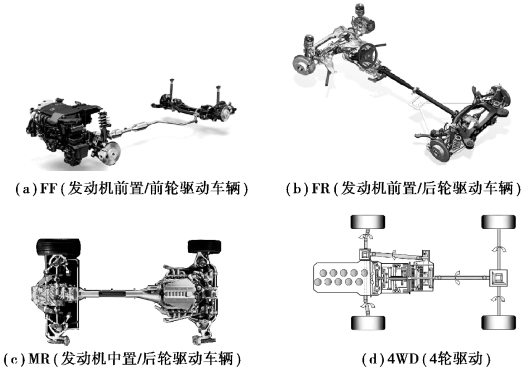

图2.2 发动机和驱动桥位置分类
①FF（发动机前置／前轮驱动车辆）（见图2.2（a））。由于FF车辆没有传动轴，故成员室内宽敞，乘坐很舒适。
②FR（发动机前置／后轮驱动车辆）（见图2.2（b））。由于FR车辆有很好的重平衡，故其控制性和稳定性很好。
③MR（发动机中置／后轮驱动车辆）（见图2.2（c））。由于MR车辆在前桥和后桥上有很好的重平衡，故其控制性很好。
④4WD（4轮驱动）（见图2.2（d））。由于四轮驱动车用4轮驱动，故其可以以稳定的方式在很差的状况下行驶。其质量比其他类型车辆大。
汽车代码认识
（1）汽车产品型号
1988年国家颁布了国家标准GB 9417—88《汽车产品型号编制规则》。汽车型号应能表明汽车的厂牌、类型和主要特征参数等。该项国家标准规定，国家汽车型号均应由汉语拼音字母和阿拉伯数字组成。汽车型号包括如下3部分（见图2.3）：

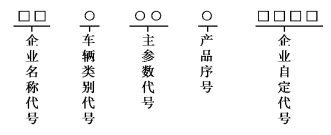

图2.3 汽车型号组成
1）首部
首部由2个或3个汉语拼音字母组成，是识别企业名称的代号。例如，CA代表第一汽车制造厂，EQ代表第二汽车制造厂，TJ代表天津汽车制造厂等。
2）中部
中部由4位阿拉伯数字组成。第一位数字代表该车的类型，第二、第三位数字代表各类汽车的主要特征参数，末位是产品的生产序号，见表2.5。

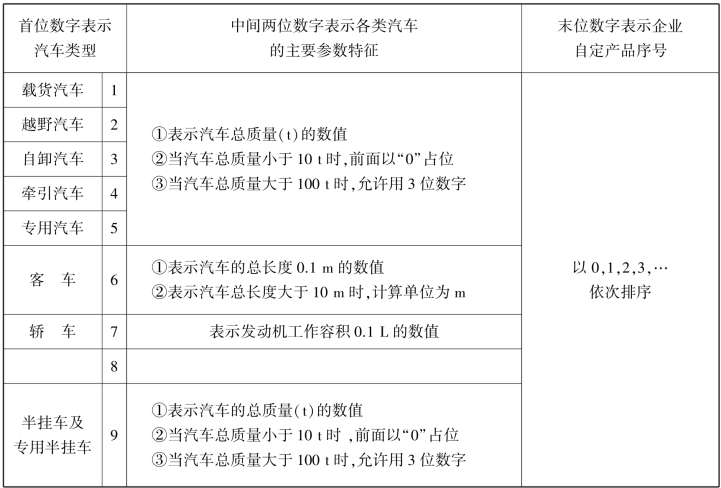

表2.5 汽车型号中部4位阿拉伯数字代号的含义
3）尾部
尾部分为两部分：前部分由汉语拼音组成，表示专用汽车分类代号。例如，X代表厢式汽车，G代表罐式汽车，C代表仓栅式汽车等。后部分为企业自定代号。当同一种汽车结构略有变化需加以区别时，可以用汉语拼音字母或数字表示，位数由企业自定。基本型汽车一般没有尾部。
下面举例说明：
BJ2020S——BJ代表北京汽车制造厂，2代表越野车，02代表该车总质量为2 t，0代表该车为第一代产品，S为厂家自定义。
TJ7131U——TJ代表天津汽车制造厂，7代表轿车，13代表排气量为1.3 L，1代表该车为第二代产品，U为厂家自定义。
注意：最后一位数字较易弄错，0代表的是第一代产品，1代表的是第二代产品。
（2）汽车VIN
车辆识别代号（VIN），VIN是英文Vehicle Identification Number（车辆识别码）的缩写。ASE标准规定VIN码由17位字符组成，俗称“17位码”。正确解读VIN码，对于正确地识别车型，正确地诊断和维修都是十分重要的。
车辆识别代号是国际上通行的标志机动车辆的代码，是制造厂给每一辆车指定的一组字码，可谓一车一码，就如人的身份证一样，具有在世界范围内对一辆车的唯一识别性。当每一辆新出厂的车被刻上VIN，此代号将伴随着车辆的注册、保险、年检、维修与保养，直至回收或报废而载入每辆车的服役档案。利用VIN可方便地查找车辆的制造者、销售者及使用者。
VIN位于易于看到并且能够防止磨损或替换的部位，所选择的部位一般在仪表与前风挡左下的交界处、发动机的前横梁上、左前门边或立柱上、驾驶员左腿前方或前排左座椅下方等部位。
VIN由3部分组成，如图2.4所示。

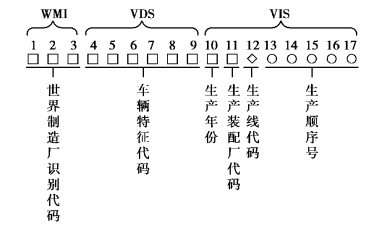

图2.4 车辆识别代号（VIN）组成
□—大写英文字母或数字；○—阿拉伯数字；◇—大写英文字母
第1部分：世界制造厂识别代码（WMI）。
它具有世界车辆制造厂的唯一性。WMI共有3位字码，是由制造厂以外的组织预先指定的，用来代表生产国、厂家、车辆类别。例如，LFV——中国第一汽车集团公司，WDB——德国奔驰，WBA——德国宝马，KMH——韩国现代，等等。
其中，第一位字码代表生产国，为国际汽车厂通用。例如，1——美国，2——加拿大，3——墨西哥，J——日本，L——中国，Z——意大利，等等。
ISO授权美国汽车工程师学会（SAE）作为其国际代理，负责为世界各国指定地区代码及国别代码，负责WMI的保存与核对。我国机械局汽车行业管理处获得授权负责中国境内（包括内地和港、澳、台地区）的VIN的统一管理，负责WMI的分配。
第2部分：车辆特征识别代码（VDS）。
轿车：种类、系列、车身类型、发动机类型及约束系统类型。
MPV：种类、系列、车身类型、发动机类型及车辆额定总重。
载货车：型号或种类、系列、底盘、驾驶室类型、发动机类型、制动系统及车辆额定总重。
客车：型号或种类、系列、车身类型、发动机类型及制动系统。
第3部分：车辆指示部分（VIS）。
它是VIN的最后部分，由8位字码组成。一般情况下，VIS的第一位字码指示年份（也有一部分汽车制造厂的VIS的第一位字码并不指示年份，如奔驰（欧款）、宝马（欧款）、雪铁龙、菲亚特、福特在欧洲及亚洲生产的汽车等。第二位字码指示生产装配厂址，后6位指示生产序列号。
例如，某辆凌志（LEXUS）轿车的VIN为JT8BD10UBYO015678。其含义如下：
第1位：生产国别代码（J——日本）
第2位：生产厂家代码（T——丰田汽车公司）
第3位：汽车类别代码（8——乘用车）
第4位：车身类型代码（B——4门乘用车）
第5位：发动机型号代码（D——2JZGE3.0LV6）
第6位：汽车系列类型代码（1——RX300）
第7位：安全防护系统代码（0——双前部和侧向安全气囊）
第8位：汽车型号代码（U——RX300）
第9位：检验代码（B——制造厂家内部编码）
第10位：生产年份代码（Y——2000）
第11位：总装工厂代码（O——日本）
第12—17位：出厂顺序代码。
随着车型年款的不同和汽车发往国家的不同（各国政府对VIN有不同的规定），VIN规定会有所不同。有的按公司各车分部进行规定（美国GM）；有的直接按系列车型或车名进行规定（如日本凌志汽车）。在使用中，一般要由两种VIN规定才可验证出一辆车的型号和车型参数。因此，大量积累这方面的资料具有重要的意义，随着车型年款的变化，今后还会陆续出现各种VIN规定。
任务实施
实施要求
☞任务目标与要求
①小组成员分工协作，利用提供的实训车辆，依据任务工作单制订工作计划，并通过小组自评或互评检查工作计划。
②查找和记录汽车代码，正确解释其型号含义。
☞注意事项
在任务实施过程中，严格遵守相关实验实训制度和规范的要求，注意职场健康与安全需求，做好废料的处理，并保持工作场所的整洁。
实施步骤
☞准备工作
①小组接受工作任务，准备实训车辆，清理场地，做好实施准备工作。
②组长带领组内成员阅读任务工作单，查阅相关手册或指导书，合理分工，制订任务计划，并检查计划有效性。
☞实施步骤
依照任务工作单的引导，查找和记录所用车辆的汽车代码，分析主要参数含义，并填写任务工作单。
☞评估总结
①回答指导教师提问，并接受指导教师相关考核。
②对本次任务完成过程及效果进行自我评价和小组互评，填写任务工作单。
③清洁工作场所，清点归还相关工具设备，完成本次任务。

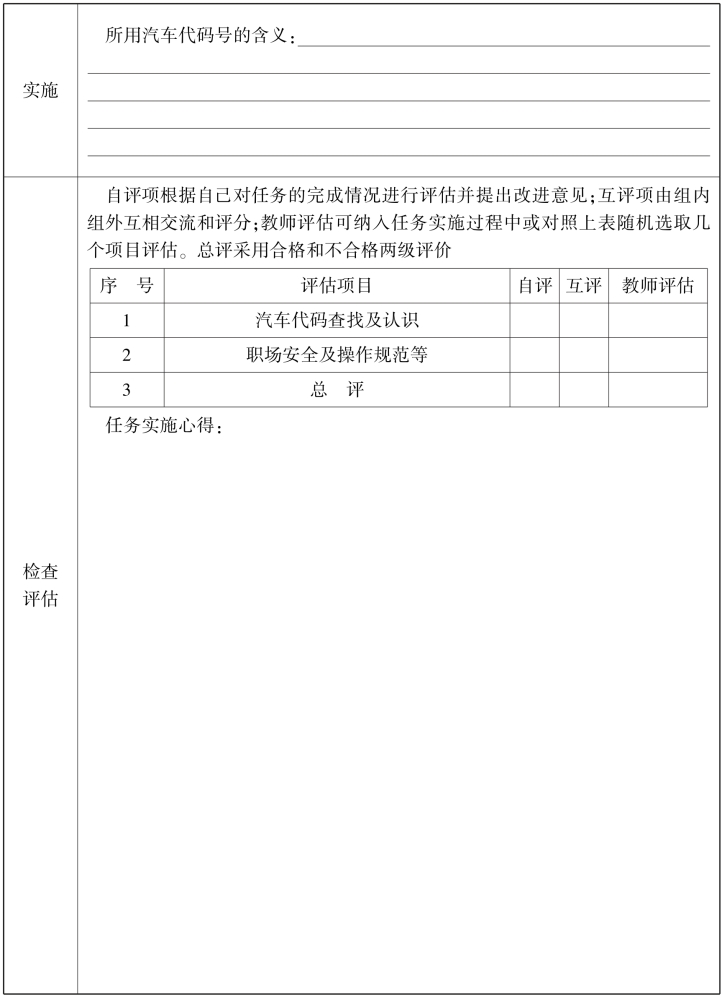

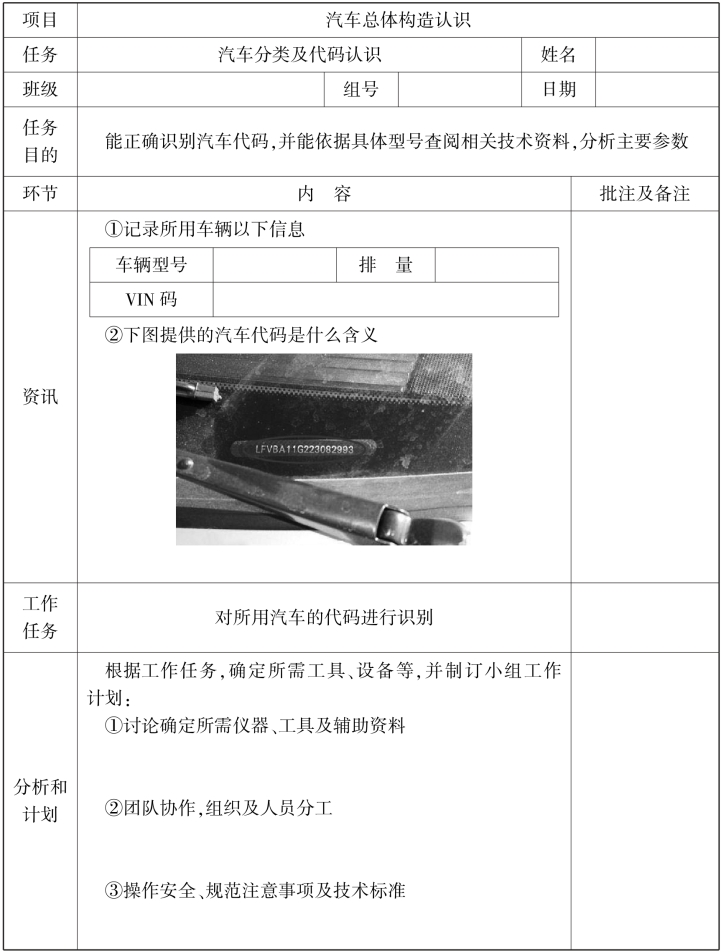

任务工作单
