电气照明平面图的识读技巧

2023-08-18 理论教育版权反馈

【摘要】：配电箱ALC2位于楼层配电小间内，楼层配电小间在楼梯对面墙上。图2-8中有8条输出回路WL1～WL-8，现在以WL1为例识读电气照明平面图。图2-8 某住宅电气照明平面图从门厅灯出2根线，一根到起居室灯，另一根到前室灯。本图的照明平面图上的设备有灯具、开关、插座、电扇等。

1.某住宅电气照明平面图

读电气照明平面图从电源的起点开始，图2-8中从楼层配电箱ALC2开始。

配电箱ALC2位于楼层配电小间内，楼层配电小间在楼梯对面墙上。从配电箱ALC2向左右各出一条线，进两住户墙上的配电箱AH3。图2-8中有8条输出回路WL1～WL-8，现在以WL1为例识读电气照明平面图。

图2-7、图2-8中WL1回路是照明回路，回路上接的是室内所有的灯具，导线的敷设方式标注为：BV-2×1.5-PVC15-WC，2根塑料绝缘铜总电线的规格是1.5mm²，穿直径15mm的PVC管，暗敷设在墙内和楼板内（WC.CC）。为了用电安全，照明线路中也加上了保护线PE。如果安装铁外壳的灯具，应对铁外壳做接零保护。

图2-8中WL1回路在配电箱右上角向下数第二根线，线末端是门厅的灯，图2-8中的灯都是一种类型，且为13W吸顶安装（S）。门厅灯的开关在配电箱上方门旁，是单控单联开关。配电箱到灯的线上有一条小斜线，标着3，说明是这段线路里是3根导线。灯到开关的线上没有标记，说明是2根导线，一根是相线，另一根是通过开关返回灯的线，俗称开关回相线。

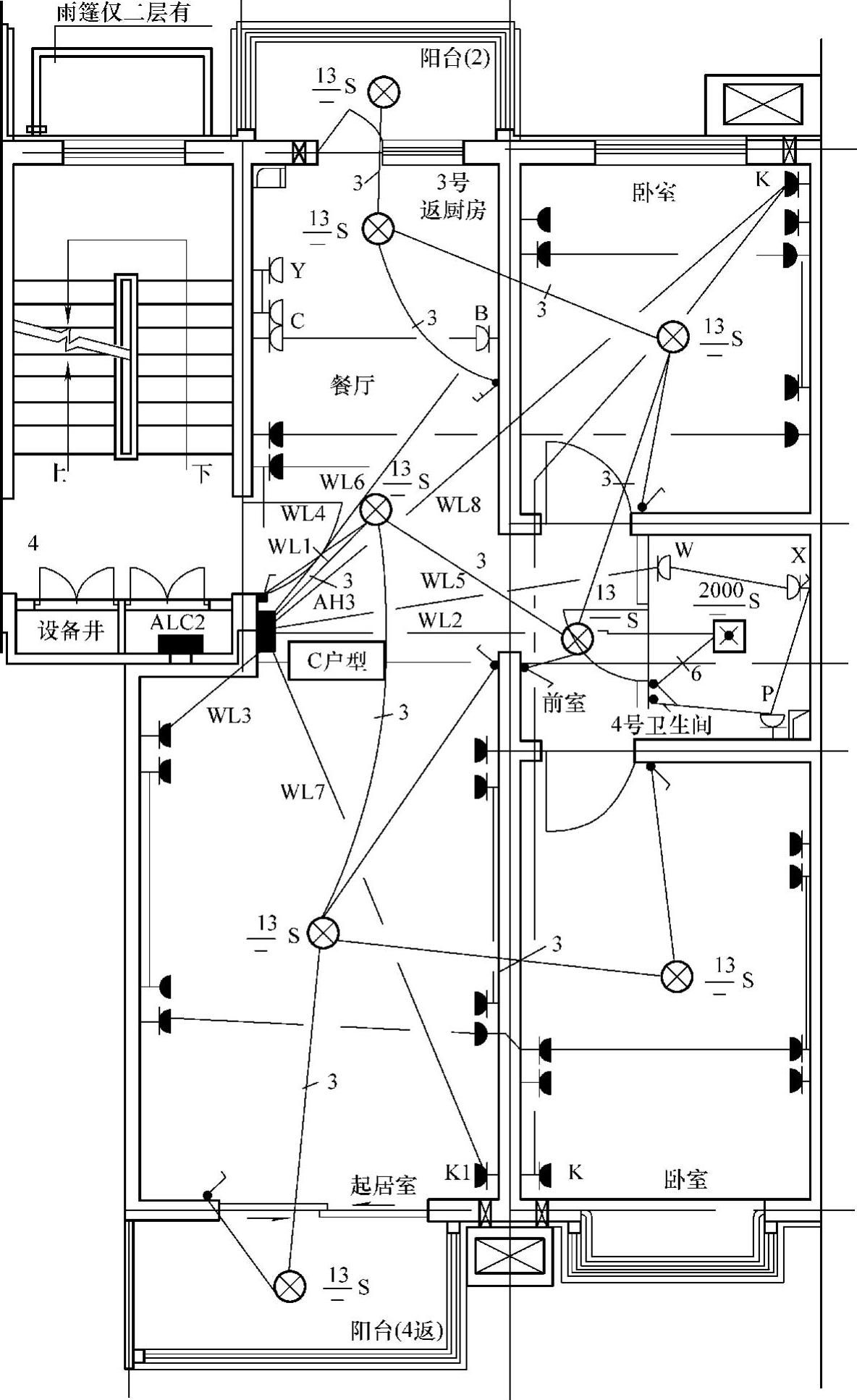

图2-8 某住宅电气照明平面图

从门厅灯出2根线，一根到起居室灯，另一根到前室灯。第一根线到起居室灯的开关在灯右上方前室门外侧，是单控单联开关。从起居室灯向下在阳台上有一盏灯，开关在灯左上方起居室门内侧，是单控单联开关。起居室到阳台的门是推拉门。这段线到达终点，回到起居室灯，从起居室灯向右为卧室灯，开关在灯上方卧室门右内侧，是单控单联开关。

回到起点门厅灯，向右是第二根线到前室灯，开关在灯左面前室门内侧，是单控单联开关。从前室灯向上为卧室灯，开关在灯下方卧室门右内侧，是单控单联开关。从卧室灯向左为厨房灯，开关在灯右下方，是单控双联开关。灯到单控双联开关的线路是3根导线，一根是相线，另两根是通过开关返回的开关回相线。双联开关中一个开关是厨房灯开关，另一个开关是厨房外阳台灯的开关。厨房灯的符号说明是防潮灯。

2.某办公楼第六层电气照明平面图

图2-9所示的某办公楼第六层电气照明平面图的识读如下：

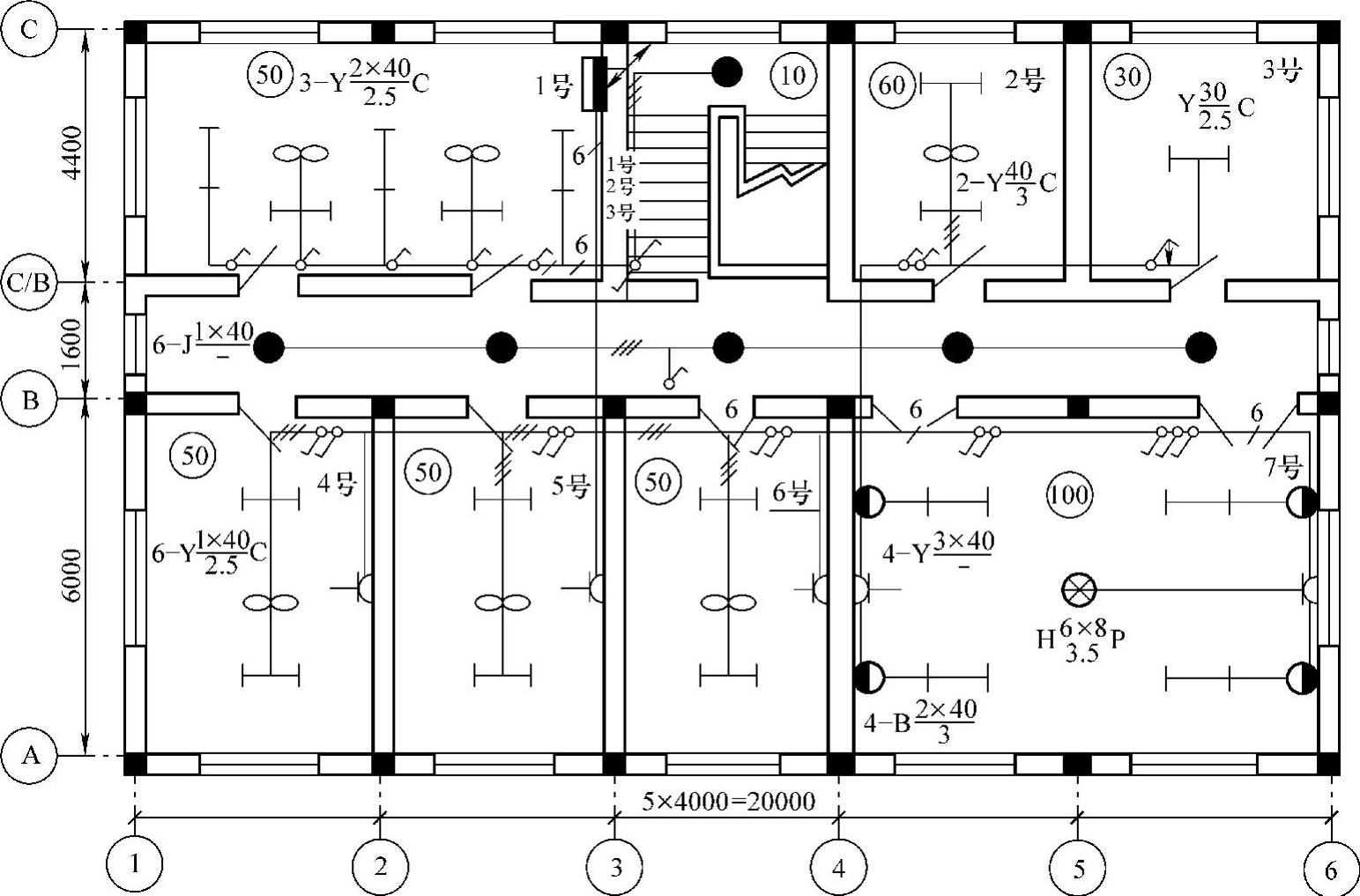

图2-9 某办公楼第六层电气照明平面图

该电气照明平面图的基本图是建筑平面图。从概略图可知第六层电源引自第五层，单相220V，经照明配电箱AL16，分成三路分干线，送至各房间。

在施工说明中标注了配线方式及导线型号、规格。主线采用PG-BLX-2×10-TC25-WC；分干线采用（1～3）WL-BLV-2×6-PC20-WC；各支线采用BLVV-2×2.5-PC15-WC。其中，分干线标注字母的含义为塑料绝缘电线（BLV），截面积为2×6mm²，采用直径为20mm的硬质塑料管沿墙暗敷（WC）。导线的根数见各线段上的短斜线上所标注数字。

本图的照明平面图上的设备有灯具、开关、插座、电扇等。照明灯具有荧光灯、吸顶灯、壁灯、花灯（6管荧光灯）等。灯具的安装方式有链吊式（CH）、管吊式（P）、吸顶式（S）、壁装式（W）等。如1号房间标注的“3-Y（2×40）/2.5C”表示该房间有3盏荧光灯，每盏灯有2只40W灯管，安装高度2.5m，链吊式（CH）安装。

各照明场所的照度用圆圈中的数字表示，如1号房间的照度为50lx，7号房间的照度为100lx。
