全范围熔断器的广泛应用
【摘要】：由于这个不足导致了普通限流熔断器必须依赖开关或其他组合电器来分断这个区间的电流。这主要是由于普通限流熔断器的电弧能量是随着故障过载电流的降低而升高的，而F系列的全范围保护熔断器的电弧能量是随着故障过载电流的降低而减少的，从而使这个不安全的小区间消失，即使在熔断器降容使用的条件下，它仍然能安全、可靠地分断小故障电流。图9-19 普通限流熔断器与全范围保护熔断器电弧能量特性的对比
全范围熔断器的定义是：一个高压限流熔断器能够安全地分断所有能够引起熔丝熔化的预期电流，它是近几年来发展起来的新型限流熔断器，具有独特的结构设计，而得以保证熔断器的全范围故障电流的分断能力，以及大大改进了时间—电流特性曲线，使之与变压器过负荷曲线更为接近。
它的主要特点概括如下：
1.分断电流特性
普通的限流熔断器最小分断电流和最小熔化电流之间有一个区间。在这个小区间里，它不能有效地分断电流，甚至有可能引起熔断器的爆炸，并且这个小区间还会随着熔断器的降容使用而进一步变宽。由于这个不足导致了普通限流熔断器必须依赖开关或其他组合电器来分断这个区间的电流。然而对于F系列的全范围保护熔断器来讲，则不存在这个小区间，因此它可以不需要与其他电器组合分断小电流。这主要是由于普通限流熔断器的电弧能量是随着故障过载电流的降低而升高的，而F系列的全范围保护熔断器的电弧能量是随着故障过载电流的降低而减少的，从而使这个不安全的小区间消失，即使在熔断器降容使用的条件下，它仍然能安全、可靠地分断小故障电流。它们之间电弧能量特性的对比如图9-19所示。
2.保护特性(https://www.chuimin.cn)
F系列全范围保护熔断器有更大的耐受变压器浪涌电流的能力，并且与变压器的过负荷耐受曲线更为接近，如图9-20所示。
F系列全范围保护熔断器的时间—电流特性曲线和限流特性曲线分别如图9-21和图9-22所示。时间—电流特性曲线是平均的弧前时间，其电流误差仅为±10%。安装方式与选用原则同普通限流熔断器一样，其区别仅在于可不考虑最小分断电流值的影响，并且对于额定电流值的选用，由于其耐受变压器浪涌冲击电流的提高可适当选小一些容量来保护同样容量的变压器。

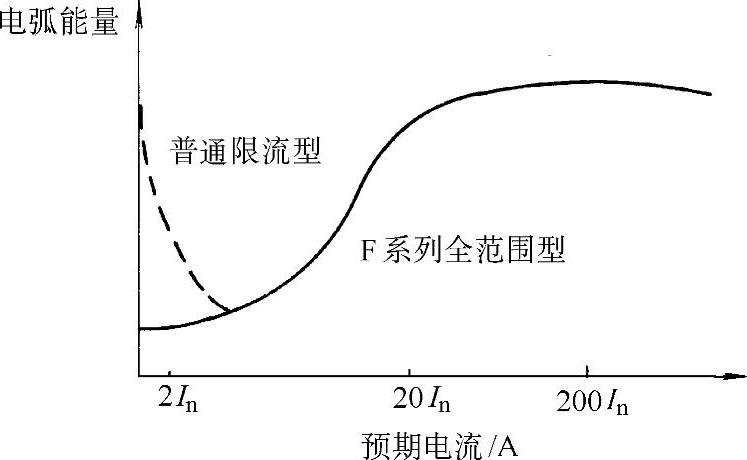

图9-19 普通限流熔断器与全范围保护熔断器电弧能量特性的对比
