压敏电阻器（VSR）也是一种在自控系统电路中经常用到的电阻器，是对电压变化很敏感的非线性电阻器。常用于电路的过电压保护、尖脉冲的吸收、消噪等，使电路得到保护。

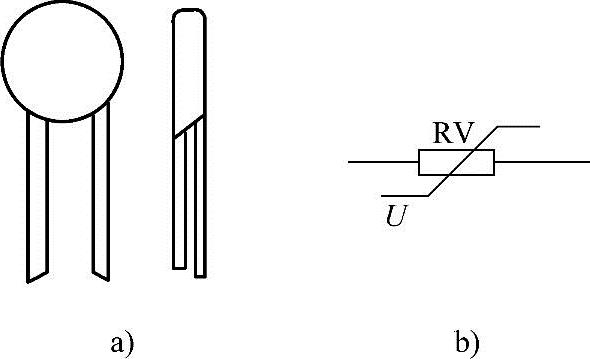

图2-6 压敏电阻器的外形和图形符号

a）压敏电阻器的外形 b）图形符号

1.压敏电阻器的分类、外形与图形符号

压敏电阻器的外形和图形符号如图2-6所示。

压敏电阻器的种类按其使用的材料可分为硅压敏电阻器、金属氧化物压敏电阻器、锗压敏电阻器、碳化硅压敏电阻器、氧化锌压敏电阻器、硒化镉压电阻器等。

按其伏安特性可分为无极性（对称型）和有极性（非对称型）压敏电阻器。

按其结构可分为膜状压敏电阻器、结型压敏电阻器、体型压敏电阻器等。

用数字表示型号分类中更细的分类号。例如，MYD07K680表示标称电压（压敏电压）为68V，电压误差为±10%，瓷片直径为7mm的通用型压敏电阻器。例如，MYG20G05K151表示标称电压为150V，电压误差为±10%，瓷片直径为5mm，而且是浪涌抑制型压敏电阻器。

标称电压：用三位数字表示，前两位数字为有效数字，第三位数字表示0的个数。如390表示39V，391表示390V。

瓷片直径：用数字表示，单位为mm，有ϕ5mm、ϕ7mm、ϕ10mm、ϕ14mm、ϕ20mm等型号。

电压误差：用字母表示，J表示±5%、K表示±10%、L表示±15%、M表示±20%。

2.压敏电阻器的特性

压敏电阻器是一种特殊的非线性电阻器，当加到电阻器上的电压在其标称值以内时，电阻器的阻值呈现无穷大状态。当压敏电阻器两端的电压略大于标称电压时，其阻值很快下降，使电阻器处于导通状态，当电压减小至标称电压以下时，其阻值又开始增加，这样使电路中的电压一直保持在较稳定的状态。(https://www.chuimin.cn)

3.常用压敏电阻器的型号

常用压敏电阻器的型号有MYG20系列，主要用于电路的浪涌电流的控制和电压范围的控制，以保护电路中的元器件。MYG3与MYG4系列主要用于电话通信设备的过电压保护与无霜电冰箱的过电压保护。MYH3—212、MYH—208等型号可用于彩色电视机的过电压、过电流的保护。

4.压敏电阻器的选用

根据具体电路的要求，准确选择标称电压值是关键。一般的选择方法是，压敏电阻器的标称电压值应是加在压敏电阻器两端实际电压的2～2.5倍。另外，还应注意选用温度系数小的压敏电阻器，以保证电路的稳定。具体型号的选用如下：

1）无霜电冰箱的过电压保护电路可选用MYG4系列压敏电阻器。

2）半导体器件的过电压保护电路可选用MYD系列、MYL系列、MYH系列、MYG20等系列的压敏电阻器。

3）彩色电视机的过电压保护电路可选用MYH3—205、MYH3—208、MYH3—212等型号的压敏电阻器。

4）电子电路、电气设备、电力系统的过电压保护电路可选用MYG系列、MY21系列、MY31系列压敏电阻器。

5.压敏电阻器的检测与代换

（1）压敏电阻器的检测

用万用表的R×10k档测量压敏电阻器的绝缘电阻，当测得的正、反向电阻值均为无穷大时，说明压敏电阻器是好的。若测得阻值为零或有一定的阻值，则说明压敏电阻器已损坏或漏电流现象严重。

（2）压敏电阻器的代换

压敏电阻器损坏后，一定要选与原压敏电阻器标称电压相同、通流容量相同的压敏电阻器进行代换。如果通流容量选得太小，就会烧坏压敏电阻器，如选得过大，会造成经济上的浪费。
