中继设备：实现通用通信的转接方式
【摘要】：采用这种转接方式的中继站的设备与终端站可以通用。该信号经微波功放、天线馈电系统后，向中继站的另一通信方向发送出去。对于不需要上、下话路的中继站，可以采用中频转接方式。
1.中继设备类型
目前，我国投入使用的中、小容量数字微波中继设备以三次群设备 （34Mbit/s，480路）为主，大容量设备以四次群设备（140Mbit/s，1920路）为主。
2.中继方式
微波中继通信系统中间站的转接方式一般是按照收发信机转接信号时的接口频带划分的，分为基带转接方式、中频转接方式和微波转接方式。
（1）基带转接。中继站把来自某一通信方向的载频为f1的接收信号经对应中继机（微波收发信机）的天线馈电系统、微波低噪声放大器后，与该中继的接收机本振信号混频，混频输出信号经中放后送到解调器解调出基带信号，再转接到该中继站的另一中继机调制其发信机的中频或直接对微波振荡器进行调制。已调信号经过变频输出载频为f′1的微波信号，该信号经微波功放、天线馈电系统后向中继站的另一个通信方向发送出去。基带转接方式如图7-5所示。

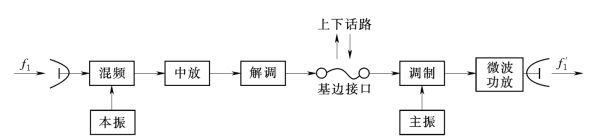

图7-5 基带转接
因为信号从某一中继机的收信机转接到另一中继的发信机时，接口频带为基带，所以称为基带转接。数字微波通信系统的基带转接又称为再生转接，再生转接方式是目前数字微波中继通信系统最常用的一种中间站转接方式。
基带转接方式可以直接接上、下话路，是微波分路站必须采用的转接方式。采用这种转接方式的中继站的设备与终端站可以通用。
（2）中频转接。中间站把来自某一通信方向的载频为f1的接收信号经对应中继机（微波收发信机）的天线馈电系统、微波低噪声放大器后，与该中继机接收本振信号混频，混频输出信号经中放后转接到该中继站的另一中继机的发信机功率中放，将信号放大到上变频器所需的功率电平，然后与发信机本振信号进行上变频，输出载频为f′1的微波信号。该信号经微波功放、天线馈电系统后，向中继站的另一通信方向发送出去。中频转接方式如图7-6所示。

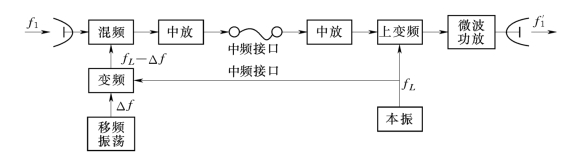

图7-6 中频转接
因为信号从中间站的某一中继机的收信机接到另一中继机的发信机时，接口频带为中频，所以中频转接又称为外差转接。中频转接省去了调制、解调器，简化了设备，且没有调制和解调引入的失真和噪声。中频转接的发信本振采用移频振荡方案，降低了对本振稳定度的要求。但中频转接不能接上、下话路，不能消除噪声积累。对于不需要上、下话路的中继站，可以采用中频转接方式。
（3）微波转接。微波转接与中频转接类似，但其转接接口是微波接口，且为了使同中继站的转发信号不干扰接收信号，转信载频f′1，相对于收信载频f1，需要移频，即移频振荡器的频率等于f′1与f1之差。另外，为了克服传播衰落引起的电平波动，还需在微波放大时采用自动增益控制措施。微波转接如图7-7所示。

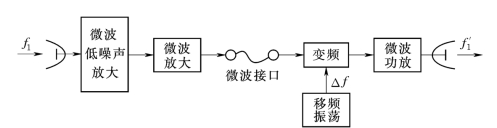

图7-7 微波转接
